描述
包含CODESYS的cMT X系列HMI和cMT-CTRL01是內建符合IEC61131-3可程式邏輯控制器(PLC)控制架構的高效能人機介面，搭配iR系列I/O模組，更緊緻的設計與彈性的組合方式，提供您新一代的控制解決方案。
cMT x CODESYS為HMI與PLC的整合性產品，將高性能的cMT X系列人機介面及CODESYS控制系統完美結合，藉由多核心CPU運行兩個獨立的作業系統，在一台人機介面上，可同時運行操作介面功能，又可高效能執行控制邏輯，兩者效能獨立，不互相影響。操作介面功能擁有精緻的圖形介面、多元的整合功能 (例如直接連接資料庫、OPC UA及MQTT)；CODESYS控制系統支援自動化標準IEC61131-3，可使用FBD/LD/IL/ST/SFC/CFC等不同語言進行控制，提高控制系統的開發彈性。
cMT x CODESYS的架構在顯示方面，可以透過獨家的內部通訊架構，快速取得控制資訊，也可同時協助CODESYS控制系統與其他系統連接，例如資料庫、他廠牌控制器，可分擔控制系統的通訊工作。在控制系統方面，專屬的乙太網路與CAN bus介面，擁有穩定且高效率的傳輸功能，可滿足各類型的自動化需求。
iR系列I/O模組為威綸科技新的產品系列，透過模組化的設計，搭配不同的耦合器(Coupler)即可接上不同的標準總線通訊系統，如CANopen、EtherCAT、EtherNet/IP或MODBUS TCP/IP，標準的通訊協議可相容現有的所有控制系統。耦合器所連接的I/O模組，可快速的插入安裝，再加上專利卡扣設計，能避免在高震動環境下模組鬆脫的可能。彈性的I/O組合方式，可減少不必要的I/O接點，降低系統建構成本。此外，iR系列獨家的iBUS技術，不僅擁有極高的抗干擾特性，亦擁有即高效能的通訊效率，確保在最短的時間內正確更新I/O的狀態。
耦合器 iR系列I/O模組
cMT x CODESYS 除了搭配iR系列I/O 模組之外，亦可以搭配其他廠家的CANopen、EtherCAT或Modbus TCP/IP I/O模組使用。
詳細規格
|
型號 |

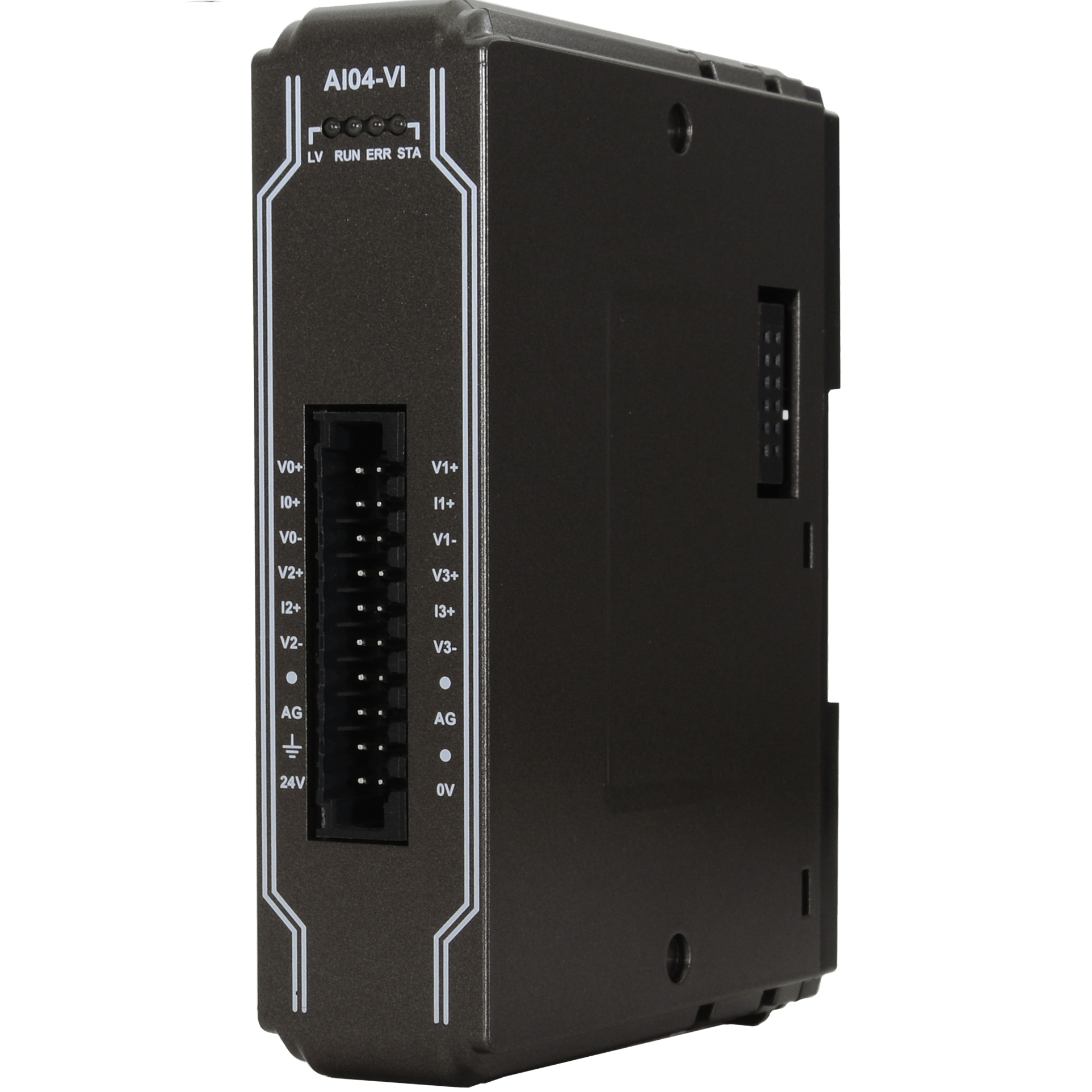

iR-AI04-VI |

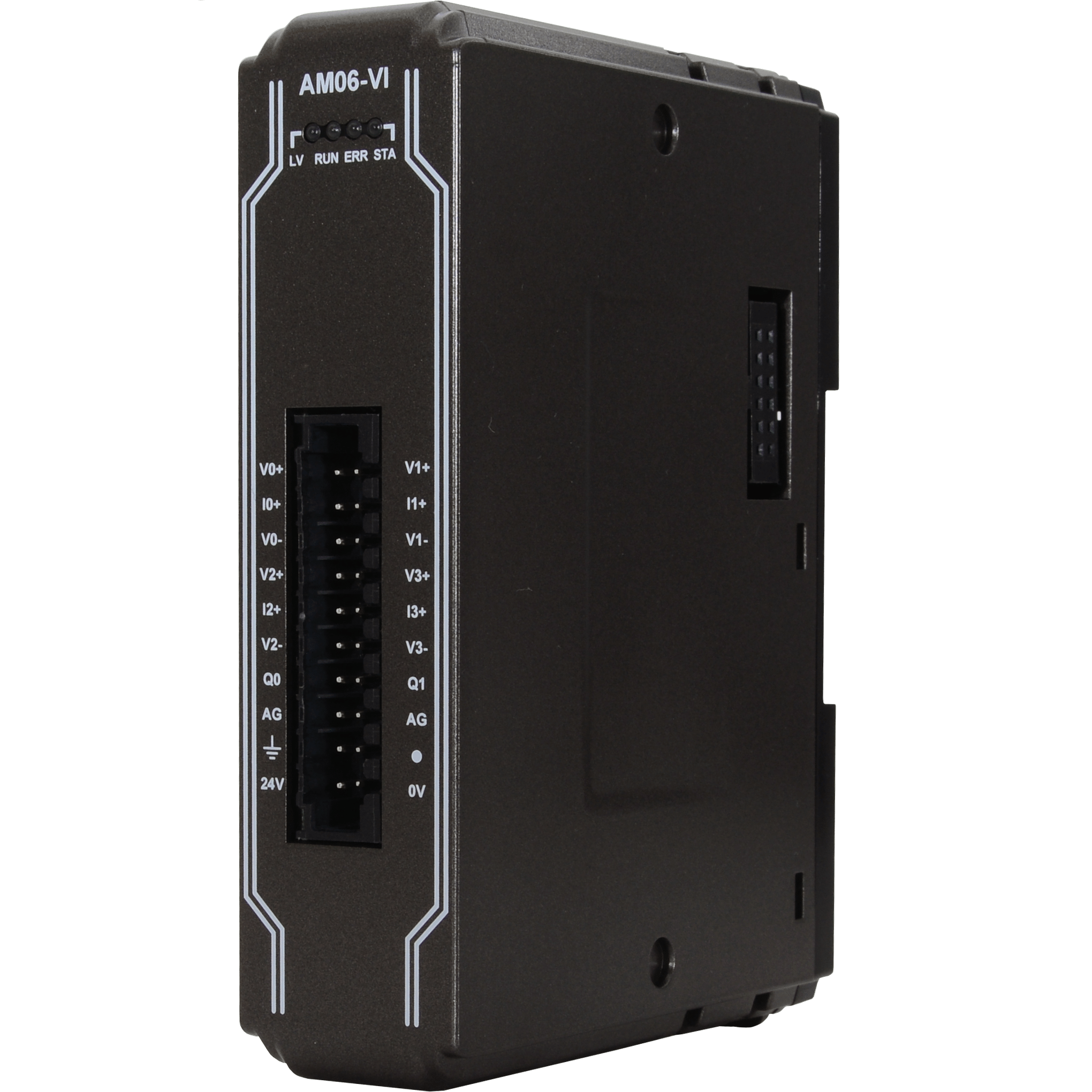

iR-AM06-VI |

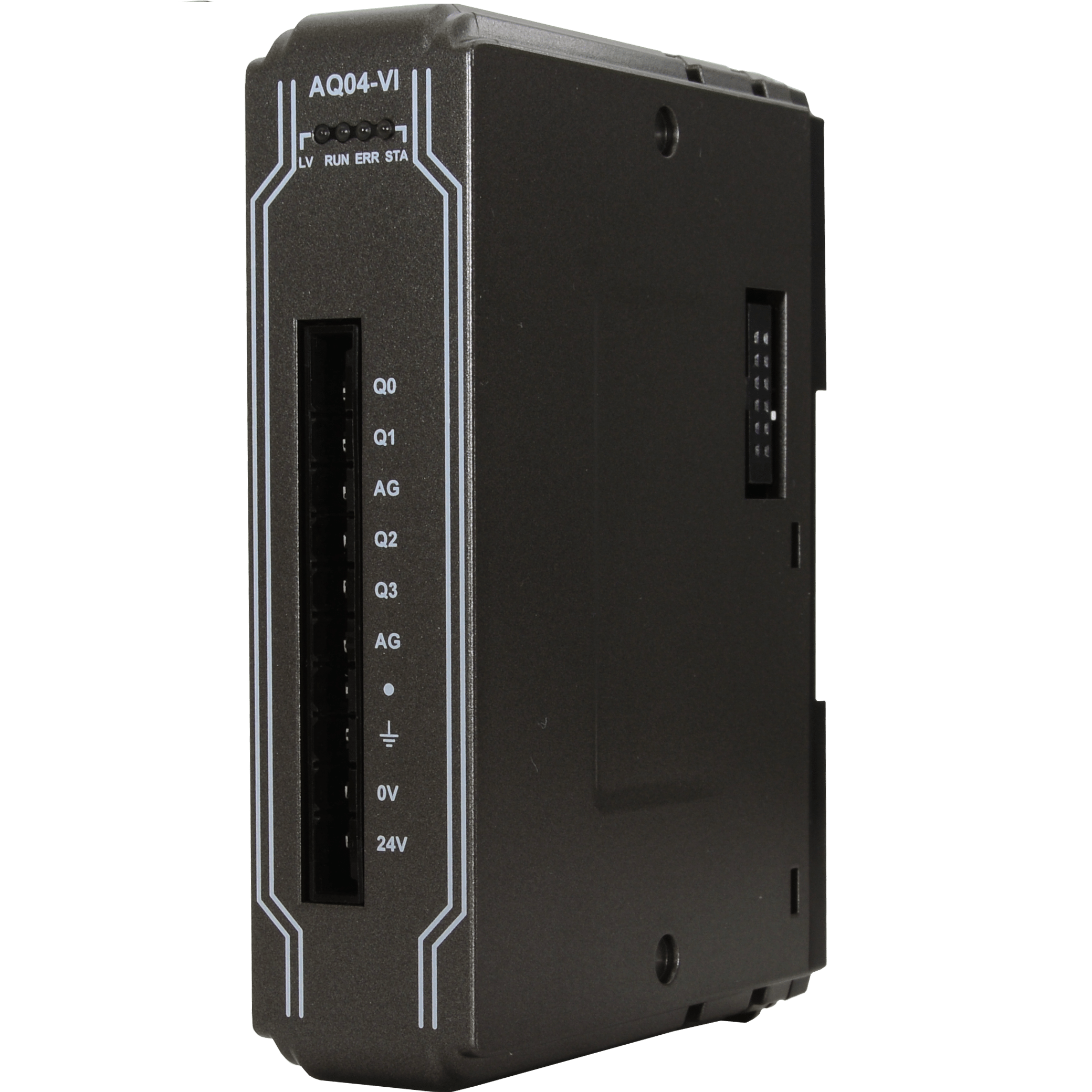

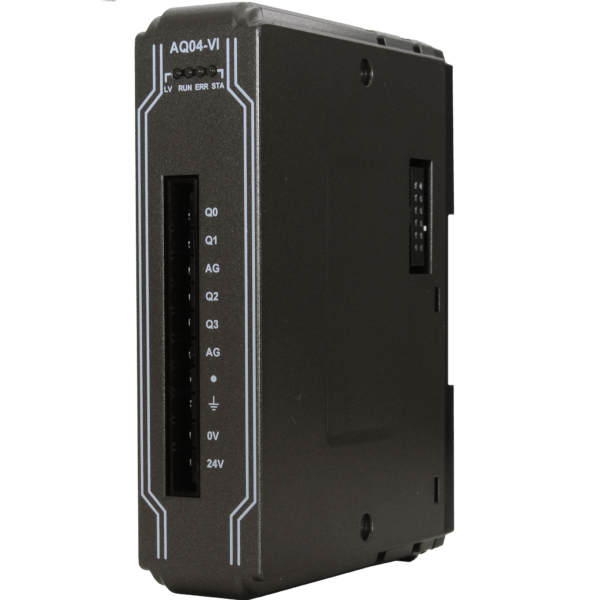

iR-AQ04-VI |
|
類比輸入通道數 |
4 (±10V/ ±20mA) |
4 (±10V/ ±20mA) |
0 |
|
類比輸出通道數 |
0 |
2 (±10V/ ±20mA) |
4 (±10V/ ±20mA) |
|
消耗電流 |
70mA@5VDC |
70mA@5VDC |
65mA@5VDC |
|
類比電源供應 |
24 VDC（20.4 VDC~28.8 VDC）（-15%~+20%） |
||
|
規格 |
PCB 塗層 |
有 |
|
|
外殼材質 |
工業塑膠 |
||
|
外型尺寸 WxHxD |
27 x 109 x 81 mm |
||
|
重量 |
約 0.12 kg |
||
|
安裝方式 |
35 mm 鋁軌固定 |
||
|
環境 |
防護等級 |
IP20 |
|
|
儲存環境溫度 |
-20° ~ 70°C (-4° ~ 158°F) |
||
|
操作環境溫度 |
0° ~ 55°C (32° ~ 131°F) |
||
|
相對環境濕度 |
10% ~ 90% (非冷凝) |
||
|
連接線 |
線徑 |
AWG 28-16 |
AWG 24-16 |
|
認證 |
電磁干擾耐受度 |
符合 EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005 |
|
|
UL |
cULus Listed |
||
類比輸入規格
|
類比輸入範圍 |
-10V~10V 、 -20mA~20mA |
||||
|
轉換時間 |
2ms/通道 |
||||
|
隔離 |
500 VDC：(類比 / 數位) |
||||
|
資料格式 |
-10~10V |
-5V~5V |
1~5V |
-20~20mA |
4~20mA |
|
±32000 |
±32000 |
0~32000 |
±32000 |
0~32000 |
|
|
解析度 |
0.312mV |
0.156mV |
0.156mV |
0.625uA |
0.625uA |
|
16 bit |
16 bit |
15 bit |
16 bit |
15 bit |
|
|
輸入阻抗 |
1MΩ |
250 Ω |
|||
|
診斷 |
類比電源 斷線偵測(1~5V & 4~20mA) 超出類比輸入量測範圍 |
||||
|
精確度 |
± 0.2 % 滿量程/ 25°C ± 0.3 % 滿量程/ 0° ~ 55°C |
||||
類比輸出規格
|
類比輸出範圍 |
-10V~10V、-20mA~20mA |
||||
|
轉換時間 |
1.6ms/4 通道 1.3ms/3 通道 1ms/2 通道 700us/1 通道 |
||||
|
隔離 |
500 VDC：(類比 / 數位) |
||||
|
資料格式 |
-10~10V |
-5V~5V |
1~5V |
-20~20mA |
4~20mA |
|
±32000 |
±32000 |
0~32000 |
±32000 |
0~32000 |
|
|
解析度 |
5mV |
5mV |
5mV |
10uA |
10uA |
|
12bit |
11bit |
10bit |
12bit |
11bit |
|
|
輸出阻抗 |
≧1kΩ |
≦500Ω |
|||
|
精確度 |
± 0.2 %滿量程/25°C ± 0.3 %滿量程/0° ~ 55°C |
||||
溫度模組
|
型號 |
iR-AI04-TR |
|
|
溫度輸入通道數 |
4 (RTD/Thermocouple) |
|
|
消耗電流 |
65mA@5VDC |
|
|
類比電源供應 |
24 VDC（20.4 VDC~28.8 VDC）（-15%~+20%） |
|
|
規格 |
PCB 塗層 |
有 |
|
外殼材質 |
工業塑膠 |
|
|
外型尺寸 WxHxD |
27 x 109 x 81 mm |
|
|
重量 |
約 0.12 kg |
|
|
安裝方式 |
35 mm 鋁軌固定 |
|
|
環境 |
防護等級 |
IP20 |
|
儲存環境溫度 |
-20° ~ 70°C (-4° ~ 158°F) |
|
|
操作環境溫度 |
0° ~ 55°C (32° ~ 131°F) |
|
|
相對環境濕度 |
10% ~ 90% (非冷凝) |
|
|
連接線 |
線徑 |
AWG 28-16 |
|
認證 |
電磁干擾耐受度 |
符合 EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005 |
|
UL |
cULus Listed |
|
