數位I/O模組

分類: 威綸 WEINTEK人機介面, iR系列

Tagsautomation, WEINTEK, 威綸, 自動化, Remote I/O, Digital I/O

品牌：威綸 Weintek

描述
詳細規格
下載專區
AI Review Summary

描述

數位I/O模組

包含CODESYS的cMT X系列HMI和cMT-CTRL01是內建符合IEC61131-3可程式邏輯控制器(PLC)控制架構的高效能人機介面，搭配iR系列I/O模組，更緊緻的設計與彈性的組合方式，提供您新一代的控制解決方案。

cMT x CODESYS為HMI與PLC的整合性產品，將高性能的cMT X系列人機介面及CODESYS控制系統完美結合，藉由多核心CPU運行兩個獨立的作業系統，在一台人機介面上，可同時運行操作介面功能，又可高效能執行控制邏輯，兩者效能獨立，不互相影響。操作介面功能擁有精緻的圖形介面、多元的整合功能 (例如直接連接資料庫、OPC UA及MQTT)；CODESYS控制系統支援自動化標準IEC61131-3，可使用FBD/LD/IL/ST/SFC/CFC等不同語言進行控制，提高控制系統的開發彈性。

cMT x CODESYS的架構在顯示方面，可以透過獨家的內部通訊架構，快速取得控制資訊，也可同時協助CODESYS控制系統與其他系統連接，例如資料庫、他廠牌控制器，可分擔控制系統的通訊工作。在控制系統方面，專屬的乙太網路與CAN bus介面，擁有穩定且高效率的傳輸功能，可滿足各類型的自動化需求。

iR系列I/O模組為威綸科技新的產品系列，透過模組化的設計，搭配不同的耦合器(Coupler)即可接上不同的標準總線通訊系統，如CANopen、EtherCAT、EtherNet/IP或MODBUS TCP/IP，標準的通訊協議可相容現有的所有控制系統。耦合器所連接的I/O模組，可快速的插入安裝，再加上專利卡扣設計，能避免在高震動環境下模組鬆脫的可能。彈性的I/O組合方式，可減少不必要的I/O接點，降低系統建構成本。此外，iR系列獨家的iBUS技術，不僅擁有極高的抗干擾特性，亦擁有即高效能的通訊效率，確保在最短的時間內正確更新I/O的狀態。

耦合器 iR系列I/O模組

cMT x CODESYS 除了搭配iR系列I/O 模組之外，亦可以搭配其他廠家的CANopen、EtherCAT或Modbus TCP/IP I/O模組使用。

詳細規格

型號	iR-DI16-K	iR-DM16-P	iR-DM16-N	iR-DQ16-P	iR-DQ16-N	iR-DQ08-R
規格	PCB 塗層	無
	外殼材質	工業塑膠
	外型尺寸 WxHxD	27 x 109 x 81 mm
	重量	約 0.12 kg				約 0.13 kg
	安裝方式	35 mm 鋁軌固定
環境	防護等級	IP20
	儲存環境溫度	-20° ~ 70°C (-4° ~ 158°F)
	操作環境溫度	0° ~ 55°C (32° ~ 131°F)
	相對環境濕度	10% ~ 90% (非冷凝)
連接線	線徑	AWG 28-16				AWG 24-16
認證	電磁干擾耐受度	符合 EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005
	UL	cULus Listed

數位輸入規格‌

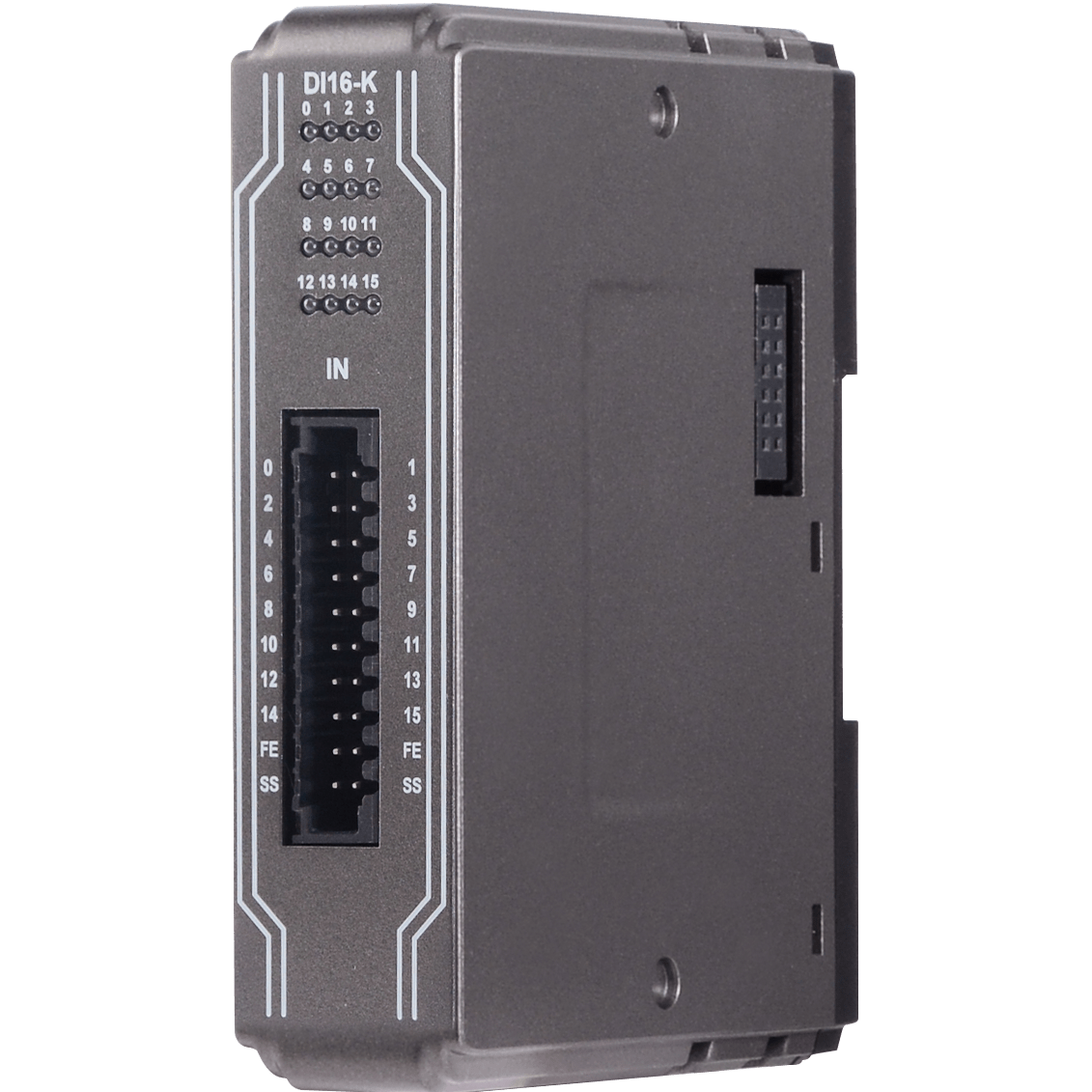

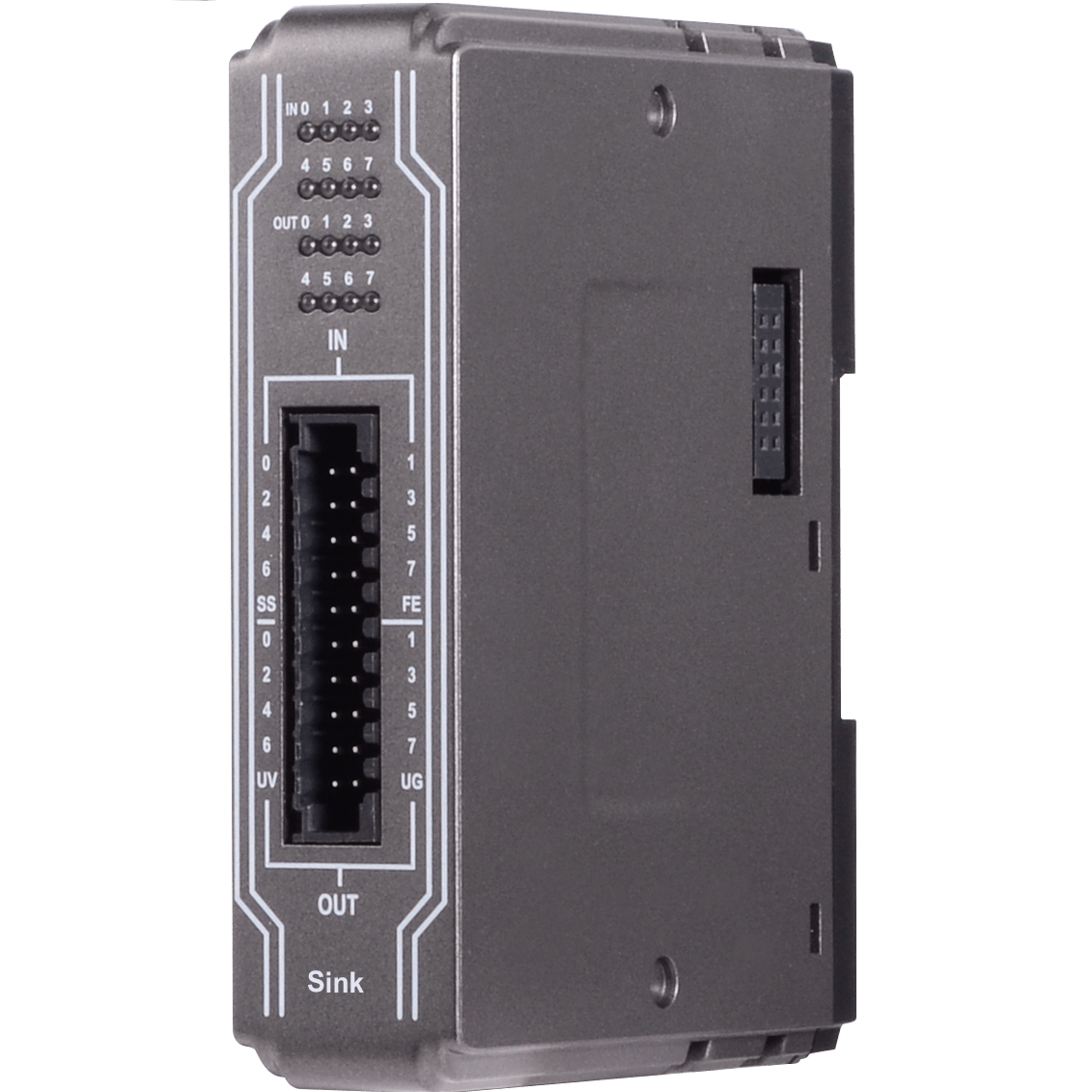

型號	iR-DI16-K	iR-DM16-P	iR-DM16-N
數位輸入	16	8	8
輸入邏輯	Sink 或 Source
消耗電流	83mA@5VDC	130mA@5VDC	130mA@5VDC
高輸入電壓	15~28 VDC
低輸入電壓	0~5 VDC
回應速度	OFF->ON	5 ms
	ON->OFF	1 ms
輸入阻抗	5.6 KΩ
指示燈	紅色 LED
隔離	光耦隔離

數位輸出規格‌

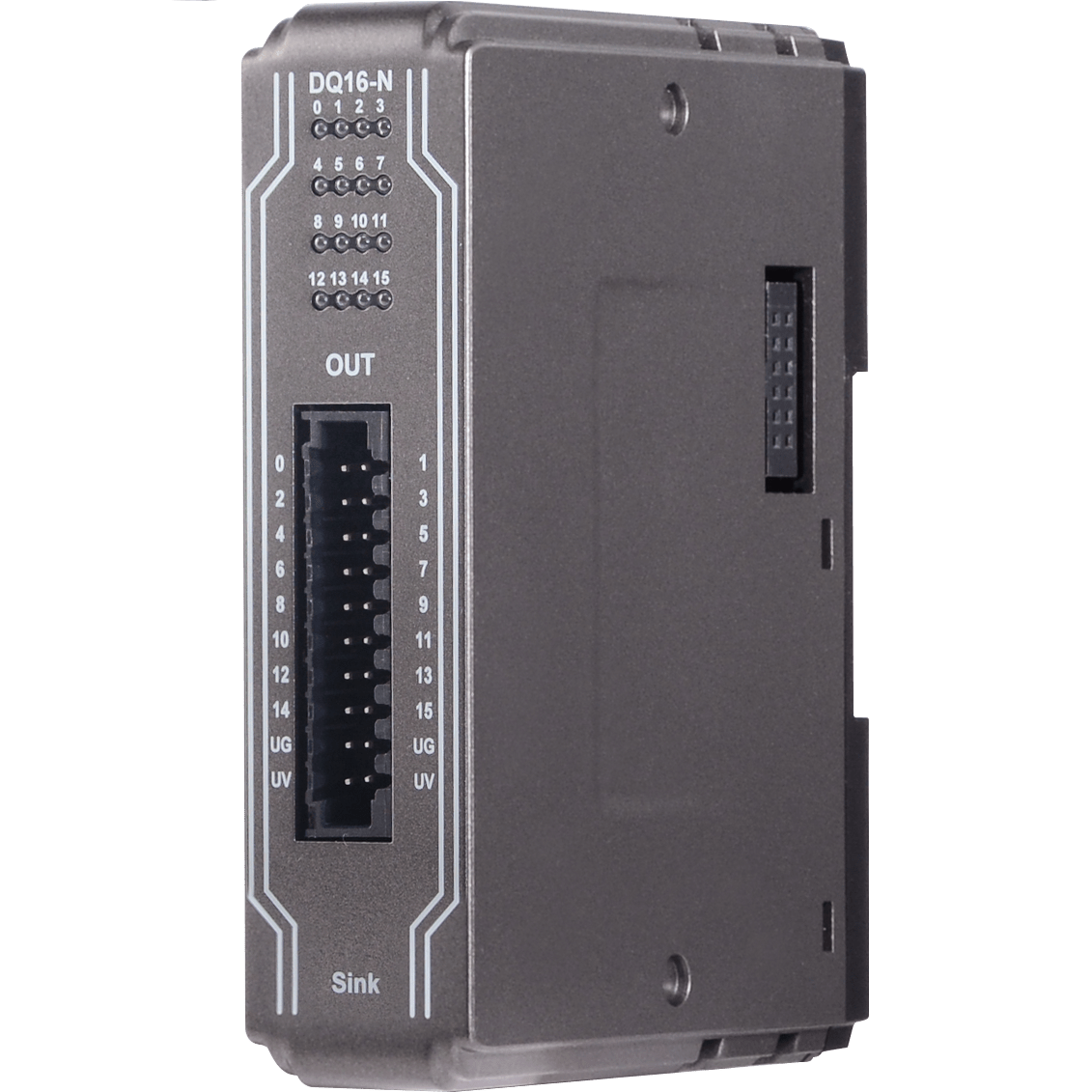

型號	iR-DM16-P	iR-DQ16-P	iR-DM16-N	iR-DQ16-N	iR-DQ08-R
數位輸出	8	16	8	16	8
輸出邏輯	Source		Sink		繼電器
消耗電流	130mA@5VDC	196mA@5VDC	130mA@5VDC	205mA@5VDC	220mA@5VDC
輸出電壓	11~28VDC		11~28VDC		250VAC/ 30VDC
輸出電流	0.5A/通道 (Max 4A)		0.5A/通道 (Max 4A)		2A/通道 (Max 8A)
回應速度	OFF→ON	300μs	300μs		10ms
回應速度	ON→OFF	300μs	300μs		10ms
隔離	光耦隔離				繼電器隔離

‌
