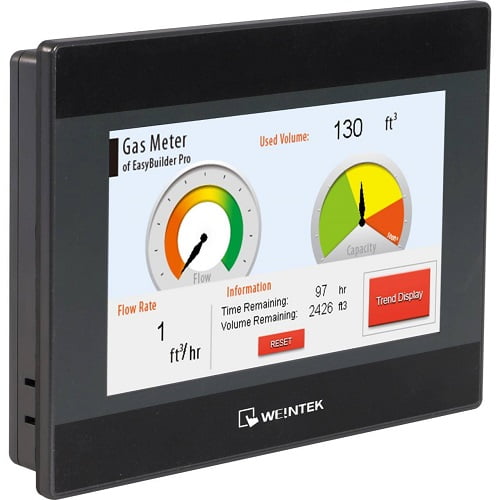

威綸 MT8072iP 7吋 HMI 人機介面
- 7 吋 800×480 TFT LCD，適合機台控制與設備監控
- 無風扇設計，適合工業設備長時間運轉
- 內建儲存記憶體與萬年曆功能
- NEMA4 / IP65 前面板防護

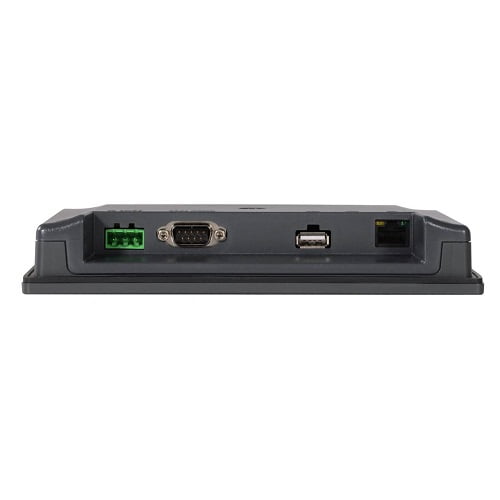

- Ethernet、RS-232、RS-485，方便 PLC 與工業設備整合
- 內建電源隔離保護，提升設備運作穩定性
描述
MT8072iP 7 吋 HMI｜單機設備控制
Weintek MT8072iP 是一款 7 吋工業級 HMI 人機介面，
適合單機台、單機設備與簡易自動化控制。
採用 800×480 TFT 顯示與四線電阻式觸控，提供 Ethernet、RS-232、
RS-485 及 MPI 187.5K 等常用工業通訊介面。
MT8072iP 特別適合需要大量安裝 HMI 的設備製造商，
可應用於半導體設備冷凍機、帶鋸機、包裝機、輸送設備及其他單機自動化設備，
提供設備操作、參數設定、狀態監控與警報管理。
MT8072iP 核心特色
| 項目 | MT8072iP |
|---|---|
| 顯示 | 7 吋｜800×480 |
| 處理器 | 四核心 RISC |
| 記憶體 | 256MB Flash｜128MB RAM |
| 通訊 | Ethernet｜RS-232｜RS-485｜MPI 187.5K |
| 觸控 | 四線電阻式觸控 |
| 防護 | NEMA4 / IP65 前面板｜無風扇 |
| 開孔尺寸 | 192 × 138 mm |
MT8072iP｜半導體設備冷凍機 HMI
在半導體設備冷凍機等單機設備中，MT8072iP 可作為設備操作與監控介面，
用於溫度、壓力、運轉狀態、參數設定及異常警報顯示。
7 吋尺寸兼顧操作空間與控制箱安裝需求，適合設備製造商進行標準化與大量部署。
MT8072iP｜帶鋸機單機設備控制
帶鋸機屬於典型單機自動化設備，MT8072iP 可用於設備啟停、
工作模式、送料、速度、馬達狀態及警報等操作畫面。
透過 PLC 通訊整合設備控制訊號，適合需要穩定、簡潔且可大量安裝的 HMI 應用。
MT8072iP PLC 通訊
MT8072iP 提供 Ethernet、RS-232、RS-485 等常用工業通訊介面，
其中 COM2 RS-485 2W 支援 MPI 187.5K，
可依 PLC 型號與設備架構選擇適合的通訊方式，並應用於 Siemens MPI 等控制系統。
MT8072iP 與 EasyBuilder Pro
MT8072iP 使用 Weintek EasyBuilder Pro 進行 HMI 畫面設計、
PLC 通訊設定、資料顯示、警報與工程下載。
一般版本最低需求為 V6.08.01；若產品標示為
MT8072iP (V2)，最低需求為 V6.10.01。
MT8072iP 舊 HMI 替換
若設備使用舊款 HMI，MT8072iP 可作為 7 吋 HMI 替換方案。
替換前建議確認原 HMI 型號、PLC 型號、通訊方式、COM 腳位、
面板開孔與 EasyBuilder Pro 專案，以降低設備改造與重新配線的風險。
MT8072iP (V2e) 供貨說明
因 NAND Flash 供應因素，部分 MT8072iP 可能提供
128MB Flash／128MB RAM 的 V2e 供貨版本；
History 儲存空間由 64MB 調整為 16MB。
實際出貨版本請以產品標籤及業務確認為準。
MT8072iP 常見問題 FAQ
MT8072iP 是幾吋 HMI？
MT8072iP 是 7 吋 HMI，解析度為 800×480。
MT8072iP 支援 MPI 嗎？
支援，COM2 RS-485 2W 支援 MPI 187.5K。
MT8072iP 適合哪些設備？
適合半導體設備冷凍機、帶鋸機、包裝機、輸送設備及各類單機自動化設備，
特別適合需要大量部署 HMI 的設備應用。
MT8072iP 開孔尺寸是多少？
面板開孔尺寸為 192 × 138 mm。
MT8072iP 使用什麼軟體？
使用 Weintek EasyBuilder Pro。
MT8072iP HMI 選型與報價
需要確認 MT8072iP 是否適合您的設備，可提供原 HMI 型號、
PLC 型號、通訊方式或開孔尺寸，協助確認 HMI 選型、
替換相容性與實際供貨版本。
詳細規格
| 顯示 | 顯示器 | 7” TFT |
| 解析度 | 800 x 480 | |
| 亮度 (cd/m2) | 450 | |
| 對比度 | 500:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD 可視角 (T/B/L/R) | 60/70/70/70 | |
| 點距 (mm) | 0.1926(H) x 0.179(V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 256 MB |
| 動態記憶體 (RAM) | 128 MB | |
| 處理器 | 雙核心RISC中央處理器 | |
| 輸出入介面 | USB Host | USB 2.0 x 1 |
| USB Client | N/A | |
| 乙太網路 | 10/100 Base-T x 1 | |
| 序列埠 | COM1: RS-232 4W, COM2: RS-485 2W/4W | |
| RS-485 雙重隔離保護 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20% VDC |
| 消耗電流 | 450mA@24VDC | |
| 電源隔離 | 內建 | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | N/A |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 200.4 x 146.5 x 34 mm | |
| 開孔尺寸 | 192 x 138 mm | |
| 重量 | 約0.52 kg | |
| 安裝方式 | 面板安裝 | |
| 操作環境 | 防護等級 | NEMA4 / IP65 Compliant Front Panel |
| 儲存環境溫度 | -20°~60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| 軟體 | EasyBuilder Pro | V6.08.01 或更新版本 |
| Weincloud | EasyAccess 2.0 (選購) |
腳位定義:
COM1 [RS232] / COM2 [RS485] 9針D型 公座
| PIN# | COM1
[RS232] 4W |
COM2
[RS485] |
|
| 4W | 2W | ||
| 1 | Rx- | Data- | |
| 2 | Rx+ | Data+ | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | ||
| 6 | TxD | ||
| 7 | RTS | ||
| 8 | CTS | ||
| 9 | RxD | ||
