士林電機 | SC3系列高性能簡易型變頻器
In Stock
- 高性能泛用向量控制
- 高效能同步馬達驅動技術
- 內建PID控制
- 內建程序運轉功能
- Coating & 隔離風道
- 內建RFI濾波器
- 內建兩組通訊介面端子、RJ-45 + 7. 國際化MODBUS通訊
分類: 士林電機 SHINLIN
描述

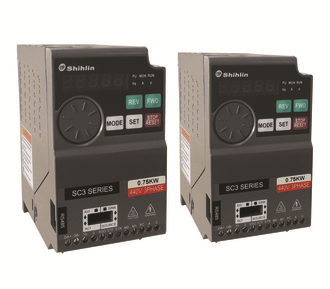

SC3系列

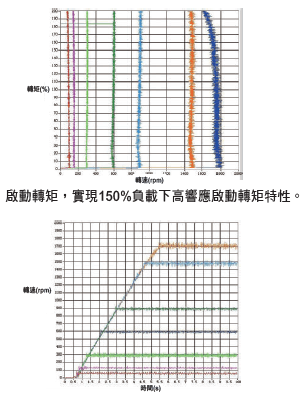

高性能向量控制技術
- 採用32 bit CPU設計,提升運算速度實現泛用磁通
向量控制技術。 - 低頻高轉矩輸出,實現150%3Hz下的啟動轉矩。
輸出短路保護設計
- 高響應性保護IC,提升保護即時性。
- 無論馬達絕緣劣化、短路或配錯線,皆可即時
保護跳脫防止模組故障。
兩組RS-485通訊介面
- 提供RJ-45介面及端子式介面可選擇
- 於多機通訊時更加便利的接線方式。
機能提升
- 兩組RS-485通訊界面。
- 支援三 種外拉式操作器(DU06、DU08、PU301)。
- 可紀錄最高12組異警紀錄。
- 可記錄2組異警訊息。
- 輸出頻率最高可達650Hz。
- 廠商參數設定(不恢復出廠值)。
- 啟動前制動功能。
內建比例連動功能
- 實現多機並聯時的比例控制。
內建RFI濾波器
- 全系列內建RFI濾波器，可有效抑制電磁干擾。
散熱風扇設計強化
- 風扇可自行拆卸，清理灰塵。
- 安裝於風道上方，排風能力提升。
往復機功能
- 內建往復機專用功能，更符合客戶需求。
操作面板內建飛梭旋鈕，設定更便利
- 平面式飛梭設計，不易誤觸調整。
多元的安裝方式
- 並排時利用滑軌式安裝。
- 可用傳統螺絲鎖附安裝。

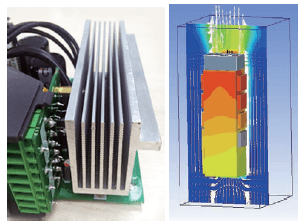

散熱能力強化
- 鋁擠型散熱座導熱係數達201W/mK，散熱能力有效提升。
詳細規格
輸出與電源規格
| 電壓系列 | 框架 | 型號 | 馬達容量 (kW) | 重載輸出容量 (kVA) | 重載輸出電流 (A) | 輕載輸出容量 (kVA) | 輕載輸出電流 (A) | 電源容量 (kVA) | 冷卻方式 | 變頻器重量 (kg) |
| 220V 單相 | A | SE3-021-0.2K-xy | 0.2 | 0.6 | 1.8 | – | – | 0.75 | 自然冷卻 | 1 |
| A | SE3-021-0.4K-xy | 0.4 | 1 | 2.7 | – | – | 1.5 | 自然冷卻 | 1 | |
| A | SE3-021-0.75K-xy | 0.75 | 1.5 | 4.5 | – | – | 2.5 | 自然冷卻 | 1 | |
| B | SE3-021-1.5K-xy | 1.5 | 2.5 | 8 | – | – | 3.5 | 強制風冷 | 1.6 | |
| B | SE3-021-2.2K-xy | 2.2 | 4.2 | 11 | – | – | 6.4 | 強制風冷 | 1.6 | |
| 220V 三相 | A | SE3-023-0.2K-xy | 0.2 | 0.6 | 1.8 | – | – | 0.75 | 自然冷卻 | 1 |
| A | SE3-023-0.4K-xy | 0.4 | 1.2 | 3 | – | – | 1.5 | 自然冷卻 | 1 | |
| A | SE3-023-0.75K-xy | 0.75 | 2 | 5 | – | – | 2.5 | 自然冷卻 | 1 | |
| B | SE3-023-1.5K-xy | 1.5 | 3.2 | 8 | – | – | 4.5 | 強制風冷 | 1.6 | |
| B | SE3-023-2.2K-xy | 2.2 | 4.2 | 11 | – | – | 6.4 | 強制風冷 | 1.6 | |
| B | SE3-023-3.7K-xy | 3.7 | 6.7 | 17.5 | – | – | 10 | 強制風冷 | 1.6 | |
| 440V 三相 | A | SE3-043-0.4K-xy | 0.4 | 1 | 1.5 | – | – | 1.5 | 自然冷卻 | 1 |
| A | SE3-043-0.75K-xy | 0.75 | 2 | 2.6 | – | – | 2.5 | 自然冷卻 | 1 | |
| B | SE3-043-1.5K-xy | 1.5 | 3 | 4.2 | – | – | 4.5 | 強制風冷 | 1.6 | |
| B | SE3-043-2.2K-xy | 2.2 | 4.6 | 6 | – | – | 6.9 | 強制風冷 | 1.6 | |
| B | SE3-043-3.7K-xy | 3.7 | 6.9 | 9 | – | – | 10.4 | 強制風冷 | 1.6 | |
| B | SE3-043-5.5K-xy | 5.5 | 9.2 | 12 | – | – | 11.5 | 強制風冷 | 1.7 |
控制與操作規格
| 項目 | 內容 |
| 控制方式 | SVPWM, V/F 控制, 泛用磁通向量控制 |
| 輸出頻率範圍 | 0-650.00Hz |
| 頻率設定分辨率 | 數位設定: 頻率在100Hz之內，解析度為0.01Hz；頻率在100Hz以上時，解析度為0.1Hz。 類比設定: DC 0-5V或4-20mA信號設定時，11bit；DC 0-10V信號設定時，12bit。 |
| 輸出頻率精度 | 數位設定: 最大目標頻率的 ±0.01% 類比設定: 最大目標頻率的 ±0.1% |
| 啟動轉矩 | 180% 3Hz, 200% 5Hz (在啟動定磁通向量控制情況下)。 |
| V/F 特性 | 定轉矩曲線、變轉矩曲線、五點折線 |
| 加減速特性 | 線性加減速曲線、S字加減速曲線1 & 2 & 3。 |
| 驅動馬達 | 感應馬達 (IM) |
| 電流失速防護 | 可設定失速防止準位 0-250%，預設值200%。 |
| 目標頻率設定 | 操作器設定, DC 0-5V/10V信號, DC 4-20mA信號, 多段速位設定, 通訊設定。 |
| 運轉狀態監視 | 輸出頻率, 輸出電流, 輸出電壓, PN電壓, 電子積熱率, 溫升累積率, 輸出功率, 類比量輸入信號, 外部端子狀態…; 異警記錄最多12組, 有記錄最後兩組異警訊息。 |
| LED 指示燈 (5個) | 頻率監視指示燈、電壓監視指示燈、電流監視指示燈、馬達運轉指示燈、模式切換指示燈、PU控制指示燈。 |
| 通訊功能 | RS-485通訊, 可選擇士林/Modbus通訊協定, 通訊速率最高可達115200bps。 |
環境與保護規格
| 項目 | 內容 |
| 保護機制/異警功能 | 輸出短路保護, 過電流保護, 過電壓保護, 電壓過低保護, 馬達過熱保護, IGBT模組過熱保護, 通訊異常保護, 接地電流保護, 檢測回路異常… |
| 周圍溫度 | -10 ~ +50℃ (未凍結下)。 |
| 周圍濕度 | 90%Rh 以下 (未結露下)。 |
| 保存溫度 | -20 ~ +65℃ |
| 周圍環境 | 室內, 無腐蝕性氣體, 無易燃性氣體, 無易燃性粉塵。 |
| 海拔 | 海拔2000米以下, 當海拔1000米以上時, 每升高100米, 需降額2%使用。 |
| 振動 | 5.9m/s² (0.6G) 以下 |
| 防護等級 | IP20 |
| 環境汙染程度 | 2 |
| 保護等級 | Class I |
| 國際認證 | CE |
外型尺寸圖
檔案下載
