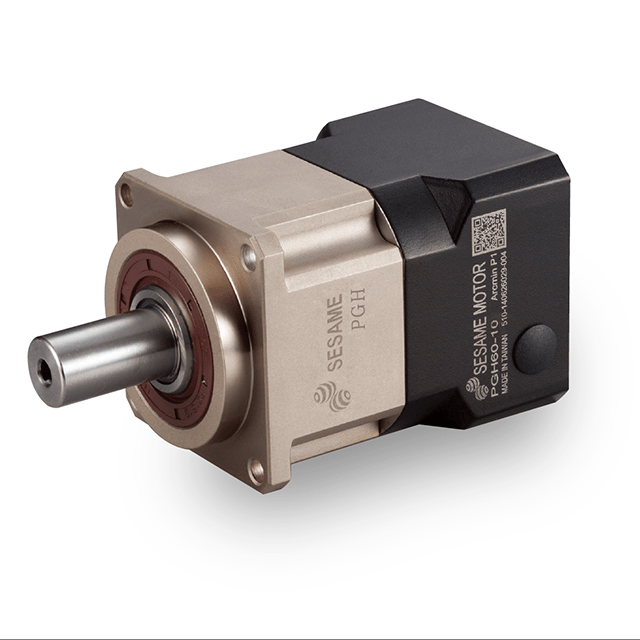

世協電機 | 行星減速機-PGH系列

額定輸出力矩最高可達2000 Nm
最大徑向負載能力31810 N；最大軸向負載能力18530 N
低背隙、低噪音、高效率。極精密背隙可達1弧分，高階應用性能
一體成型齒箱，高精密度、高輸出力矩
IP65防護等級、全合成潤滑油、終身免保養

分類: 世協減速機

TagsSESAME世協電機, 減速機, 行星減速機, 高性能極精密斜齒型, 工控產品, PGH系列

品牌：世協電機 SESAME

描述
詳細規格
外型尺寸圖
檔案下載
AI Review Summary

描述

世協電機 | 行星減速機-PGH系列

PGH高階斜齒行星減速機提供3等級精密度和7種尺寸框號供您選用搭配。一體式行星齒輪架與輸出軸、一體式齒箱及滿針排列行星齒輪針狀軸承等設計，加上方形安裝法蘭面，與伺服馬達安裝後於大多數工業和運動控制應用場合可直接使用。最大尺寸框號達220 mm。高扭矩輸出與高徑向負載能力，低運轉噪音、全合成潤滑油搭配IP65防塵防水防護，背隙可低至<1 arcmin。減速比從3：1到100：1。工業機器人，半導體設備，自動倉儲系統等的最佳動力傳輸組件。

齒輪材質選用高級合金鋼,獨特熱處理至最佳硬度,兼具表面硬度及心部韌度,並經過齒型研磨加工,以獲得最佳的精度、高耐磨耗及高耐衝撃韌性。

太陽齒前端軸承直接置入於行星固定架内,整體機械結構設計,以確保傳動元件的同心度。

輸入端與馬達入力軸連結方法採用拴緊式機構,鎖緊環經過動平衡分析,確保高轉速下,結合介面的同心度及零滑差動力傳遞。

高科技油封設計上唇為防塵唇,下唇為防油唇。採IP65防護等級的密封設計,採用高級潤滑油脂,不洩漏、免保養。

先進馬達連接板設計,配合入力軸襯套,安裝容易,可與各種廠牌之伺服、步進馬逼完美搭配組合。

先進無電解鎳表面處理,耐刮,耐腐蝕,最適合高科技設備嚴苛要求。本體齒箱與内環幾一體鍛造成形,再經德國頂級插益機加工。具有高精密度,高扭力,耐磨耗等特點。

出力軸表面與油封搭配確保最低磨擦係數和減少啟動負載,保持最佳密封性,延長使用壽命。

行星固定架及出力軸設計一體成型,目前後培林設定位置為大跨距,可達到最大扭轉剛性及出力軸高徑向負載能力。

行星齒輪傳動介面採用計狀軸承,滿針排列不含保特器,以達到最大接觸面積最小問隊公差,提高結構剛性及輸出扭力。

詳細規格

尺寸 (Dimensions)	PGH42	PGH60	PGH90	PGH115	PGH142	PGH180	PGH220
D1	50	70	100	130	165	215	250
D2	3.4	5.5	6.5	8.5	10.5	13	17
D3 h6	13	16	22	32	40	55	75
D4 g6	35	50	80	110	130	160	180
D5	15	25	35	45	50	70	114.4
D6	M4x0.7P	M5x0.8P	M8x1.25P	M12x1.75P	M16x2.0P	M20x2.5P	M20x2.5P
D7	56	80	118	148	186	239	292
L1	42.6	60	90	115	142	182	220
L2	26	37	48	63	91.5	100.5	138
L3	5.5	7	10	10	10	16	30
L4	1	1.5	1.5	3.5	2.5	2.5	3
L5	15	25	32	40	60	70	90
L6	2	2	3	5	5	6	7
L7	4	6	8	11	16	18	20
L8	28.3	37	46	57	75.5	94	111
L9	4	4	4.5	6	6	8	15
L10	14	16.5	20.5	30	38	48	42
L11	29	35.5	40.5	42	63	69.5	96
C1 2	46	70	90	115	145	200	235
C2 2	M4x0.7P	M5x0.8P	M6x1.0P	M8x1.25P	M8x1.25P	M12x1.75P	M12x1.75P
C3 2	≤8/≤11	≤14/≤19	≤19/≤24	≤24/≤32/≤38	≤35/≤38	≤50	≤55
C4 2	27	37	47	56	66.5	82	112
C5 2 f6	30	50	70	95	110	114.3	200
C6 2	4	4	6	10	6	13	6
C7 2	42.6	60	90	115	140	180	220
C8 2	38.5	46	55	63	80	95	120
C9 2	92.8	120	149	183	247	289.5	369
B	5	5	6	10	12	16	20
H	15	18	24.5	35	43	59	79.5
