描述
-
產品介紹

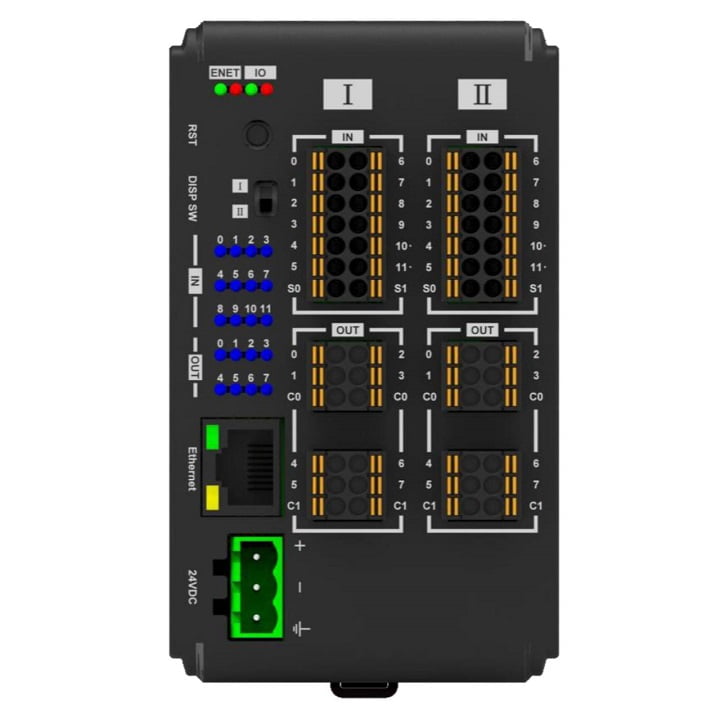

iR-ETN40R是一款可擴充式乙太網路遠端I/O模組，支援Modbus TCP/IP與EtherNet/IP工業網路協議，內建24點數位輸入(包含4點高速輸入)和16點繼電器輸出通道。其I/O配置描述文件可以利用EasyRemoteIO軟體直接產生，能協助您以高效率、低成本的方式，輕鬆建置現代化的自動控制系統。
-
產品特色
■緊湊多合一設計
iR-ETN40R內建MODBUS TCP/IP Server與EtherNet/IP Adapter協議，提供24點數位輸入和16點繼電器輸出。除了內建的I/O外，可擴充式設計允許iR-ETN40R依需求增加數位、類比I/O、溫度輸入及運動控制模組，提高系統規劃的彈性與靈活性。另外，輸出、輸入點位皆使用可插拔式歐規端子台，讓配線簡單又有效率。
■高速輸入點位
iR-ETN40R提供高速輸入點位，滿足高速應用的需求。高速點位總計4點，可彈性調配為20kHz高速計數器輸入(4點)或是10kHz A-B相編碼器訊號輸入(2組)。■專屬內建功能
●指定輸入接點為緊急停止
iR-ETN40R可以將指定輸入點位設定為緊急停止用途，在輸入接點收到訊號時，立即停止所有輸出。應用上，將緊急停止開關連接至指定輸入點位，當按下緊急停止開關時，便能於第一時間暫停輸出運作，確保安全。●脈衝捕捉
在一次掃描的期間內發生的高速脈衝訊號，可以保持到下一次控制器的掃描，確保不會漏接訊號。
■快速產生設備描述文件
利用EasyRemoteIO軟體可以直接讀取iR-ETN40R產生I/O配置描述文件，這些文件可以匯入裝置規劃軟體中使用，省去繁瑣的I/O設定工作。EasyRemoteIO可產生的文件格式有:(1) EasyBuilder Pro專屬標籤檔案: 可以匯入到Weintek 的HMI規劃工具EasyBuilder Pro中使用。
(2) PLCopen XML: 可以匯入到CODESYS規劃工具中使用。
(3) EDS檔案: 可以匯入到EtherNet/IP Scanner設備中使用。
詳細規格
|
通訊介面規格 |
||
|
埠數 |
1 |
|
|
資料傳輸率 |
10/100 Mbps |
|
|
資料傳輸媒介 |
4 x 2 雙絞銅線; category 3 (10 Mbps), category 5 (100 Mbps) |
|
|
站間距離 |
100 m (交換器與耦合器之間，或是耦合器與耦合器之間的最長距離) |
|
|
通訊協議 |
Modbus TCP Server, EtherNet/IP adapter |
|
|
TCP/IP 最大連線數 |
8 connections |
|
|
網路隔離 |
有 |
|
|
數位輸出 |
||
|
總點數 |
16 點 |
|
|
輸出邏輯 |
繼電器 |
|
|
輸出電壓 |
250VAC/30VDC |
|
|
輸出電流 |
2A/通道 (Max 8A) |
|
|
回應速度 |
10ms |
|
|
輸出隔離 |
有，繼電器隔離 |
|
|
數位輸入 |
||
|
總點數 |
24 點 |
|
|
輸入隔離 |
有，光耦隔離 |
|
|
一般輸入點 |
點數 |
20 點 |
|
|
輸入邏輯 |
Sink or Source |
||
|
邏輯 1 電壓準位 |
15~28 VDC |
|||
|
邏輯 0 電壓準位 |
0~5 VDC |
|||
|
回應 速度 |
OFF->ON |
5 ms |
||
|
ON->OFF |
1 ms |
|||
|
輸入阻抗 |
5.6 KΩ |
|||
|
高速輸入點 |
點數 |
4 點 |
||
|
輸入邏輯 |
SINK INPUT (PNP)* |
|||
|
邏輯 1 電壓準位 |
15~28 VDC |
|||
|
邏輯 0 電壓準位 |
0~5 VDC |
|||
|
最大輸入頻率 |
20KHz |
|||
|
輸入阻抗 |
3 KΩ |
|||
|
擴展模組 |
||||
|
連接數量 |
依據內部匯流排電源功耗 ( 請參考電源功耗 ) 最多連接 16 個 iR 模組 |
|||
|
數位輸入點 |
Max. 224 (含內建 24 點，最大可支援 248 點輸入) |
|||
|
數位輸出點 |
Max. 112 (含內建 16 點，最大可支援 128 點輸出) |
|||
|
類比輸入通道 |
Max. 64 |
|||
|
類比輸出通道 |
Max. 64 |
|||
|
指示燈 |
||||
|
ENET |
綠燈 |
設備狀態指示 |
||
|
紅燈 |
設備錯誤指示 |
|||
|
IO |
綠燈 |
擴展狀態指示 |
||
|
紅燈 |
擴展錯誤指示 |
|||
|
機型規格 |
||||
|
電源 |
輸入電源 |
24 VDC (-15%/+20%) |
||
|
額定消耗電流 |
Nominal 255mA @ 24VDC |
|||
|
內部匯流排提供電流 |
Max 2A @ 5VDC |
|||
|
消耗電流 |
520mA @ 5VDC |
|||
|
電源隔離 |
有 |
|||
|
備用保險絲 |
≤ 1.6A 自恢復式保險絲 |
|||
|
規格 |
PCB 塗層 |
有 |
||
|
外殼材質 |
工業塑膠 |
|||
|
外型尺寸 WxHxD |
64 x 109 x 81 mm |
|||
|
重量 |
約 0.27 kg |
|||
|
安裝方式 |
35 mm 鋁軌固定 |
|||
|
操作環境 |
防護等級 |
IP20 |
||
|
儲存環境溫度 |
-20° ~ 70°C (-4° ~ 158°F) |
|||
|
操作環境溫度 |
-10° ~ 60°C (14° ~ 140°F) |
|||
|
相對環境濕度 |
10% ~ 90% (非冷凝) |
|||
|
認證 |
電磁干擾耐受度 |
符合 EN 55032: 2012+AC: 2013, Class A EN 61000-6-4: 2007+A1:2011 EN 55024: 2010+A1: 2015 EN 61000-6-2:2005 |
||
