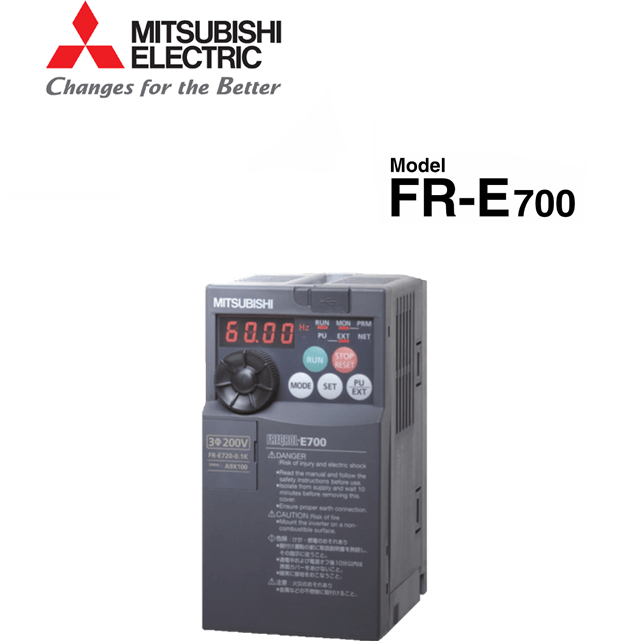

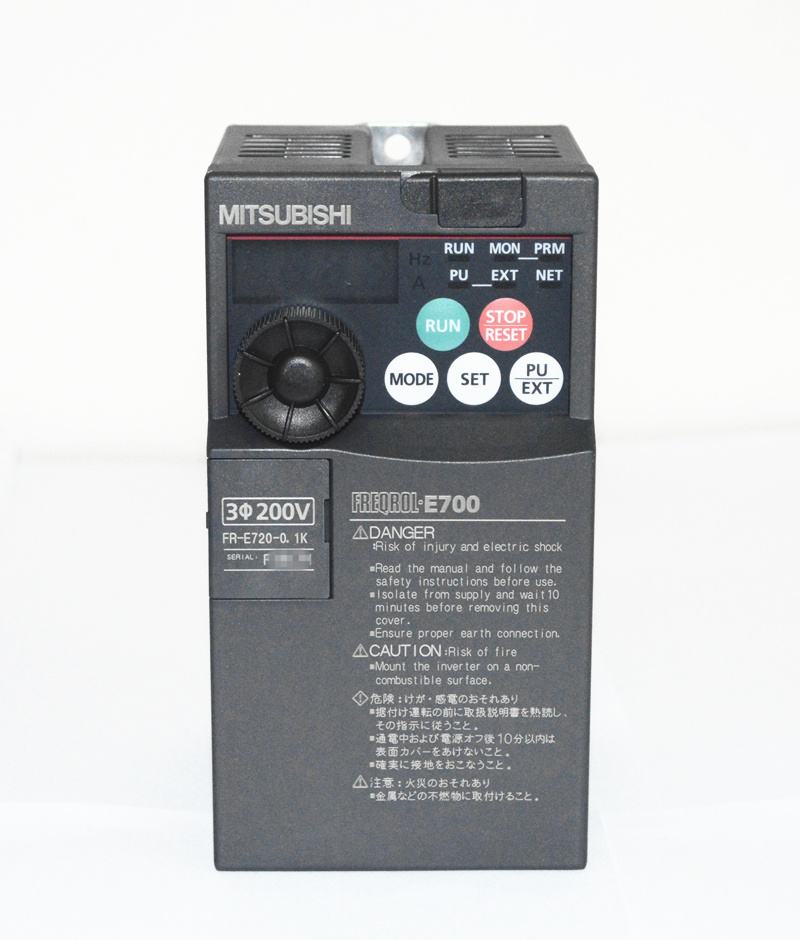

三菱 FR-E700 系列 | 變頻器
In Stock
- 在0.5Hz情況下，使用先進磁通矢量控制模式可以使轉矩提高到200 (3.7KW以下)。
- 先進的自學習功能。
- 短時超載增加到200時允許持續時間為3S（以前的產品超載200時只允許持續0.5S以內），誤報警將更少發生。
- 支持EIA-485 (RS-485)、ModbusRTU (內置), CC-Link, PROFIBUS-DP、DeviceNetÒ、LONWORKS
- 外置制動電阻對應變頻器容量為0.4K至15K.若要增強制動能力，可增加外置制動電阻。
分類: 三菱電機 MITSUBISHI
描述
三菱 FR-E700系列 | 變頻器
1. 小型化高水準驅動性能
- 先進磁束向量控制時陷低頻高轉矩200% 0.5Hz (3.7K以下)
- 短時間過負荷耐量增加(200% 3Sec.)
- 轉矩限制/電流限制機能
2. 絕佳的操作性
- 先進M旋鈕設計
- 簡單設定模式
- USB通訊埠，可連接個人電腦利用FR Configurator設定軟體完成變頻器參數設定
3. 充實的擴張性
- 可搭配內藏型選配件(CC-Link等)
- 支援多樣化的網路功能 3.0.4K~15K可連接剎車電阻
4. 維護性提升
- 最先進的壽命診斷
- 冷卻風扇簡單交換
詳細規格
3相 200V 電源 (FR-E720 系列)
- 共同規格 (A): 150% 60s, 200% 3s (反限時特性)
- 共同規格 (B): 3相 200 to 240V 50Hz/60Hz (283 to 339VDC)
- 共同規格 (C): 170 to 264V 50Hz/60Hz (240 to 373VDC)
- 共同規格 (D): 閉鎖形(IP20)、全閉鎖構造系列 IP40 對應
| 型號 (FR-E720…) | 馬達容量 (kW(HP)) | 額定容量 (kVA) | 額定電流 (A) | 過負荷定格 | 電壓 | 額定輸入 | 電壓變動 | 頻率變動 | 電源容量 (kVA) | 保護構造 | 冷卻方式 | 質量 (kg) |
| 008-NA | 0.1 (1/8) | 0.3 | 0.8 (0.8) | (A) | 3相 200-240V | (B) | (C) | ±5% | 0.4 | (D) | 自冷 | 0.5 (1.10) |
| 015-NA | 0.2 (1/4) | 0.6 | 1.5 (1.4) | (A) | 3相 200-240V | (B) | (C) | ±5% | 0.8 | (D) | 自冷 | 0.5 (1.10) |
| 030-NA | 0.4 (1/2) | 1.2 | 3 (2.5) | (A) | 3相 200-240V | (B) | (C) | ±5% | 1.5 | (D) | 自冷 | 0.7 (1.54) |
| 050-NA | 0.75 (1) | 2.0 | 5 (4.1) | (A) | 3相 200-240V | (B) | (C) | ±5% | 2.5 | (D) | 自冷 | 1.0 (2.2) |
| 080-NA | 1.5 (2) | 3.2 | 8 (7) | (A) | 3相 200-240V | (B) | (C) | ±5% | 4.5 | (D) | 自冷 | 1.4 (3.09) |
| 110-NA | 2.2 (3) | 4.4 | 11 (10) | (A) | 3相 200-240V | (B) | (C) | ±5% | 5.5 | (D) | 強制風冷 | 1.4 (3.09) |
| 175-NA | 3.7 (5) | 7.0 | 17.5 (16.5) | (A) | 3相 200-240V | (B) | (C) | ±5% | 9 | (D) | 強制風冷 | 1.7 (3.75) |
| 240-NA | 5.5 (7.5) | 9.5 | 24 (23) | (A) | 3相 200-240V | (B) | (C) | ±5% | 12 | (D) | 強制風冷 | 4.3 (9.48) |
| 330-NA | 7.5 (10) | 13.1 | 33 (31) | (A) | 3相 200-240V | (B) | (C) | ±5% | 17 | (D) | 強制風冷 | 4.3 (9.48) |
| 470-NA | 11 (15) | 18.7 | 47 (44) | (A) | 3相 200-240V | (B) | (C) | ±5% | 20 | (D) | 強制風冷 | 9.0 (19.84) |
| 600-NA | 15 (20) | 23.9 | 60 (57) | (A) | 3相 200-240V | (B) | (C) | ±5% | 28 | (D) | 強制風冷 | 9.0 (19.84) |
3相 400V 電源 (FR-E740 系列)
- 共同規格 (A): 150% 60s, 200% 3s (反限時特性)
- 共同規格 (E): 3相 380 ~ 480V 50Hz/60Hz
- 共同規格 (F): 325 ~ 528V 50Hz/60Hz
- 共同規格 (G): 閉鎖形(IP20)全閉鎖構造系列 IP40 對應
| 型號 (FR-E740…) | 馬達容量 (kW(HP)) | 額定容量 (kVA) | 額定電流 (A) | 過負荷定格 | 電壓 | 額定輸入 | 電壓變動 | 頻率變動 | 電源容量 (kVA) | 保護構造 | 冷卻方式 | 質量 (kg) |
| 016-NA | 0.4 (1/2) | 1.2 | 1.6 (1.4) | (A) | 3相 380-480V | (E) | (F) | ±5% | 1.5 | (G) | 自冷 | 1.4 (3.09) |
| 026-NA | 0.75 (1) | 2.0 | 2.6 (2.2) | (A) | 3相 380-480V | (E) | (F) | ±5% | 2.5 | (G) | 自冷 | 1.4 (3.09) |
| 040-NA | 1.5 (2) | 3.0 | 4.0 (3.8) | (A) | 3相 380-480V | (E) | (F) | ±5% | 4.5 | (G) | 自冷 | 1.9 (4.19) |
| 060-NA | 2.2 (3) | 4.6 | 6.0 (5.4) | (A) | 3相 380-480V | (E) | (F) | ±5% | 5.5 | (G) | 自冷 | 1.9 (4.19) |
| 095-NA | 3.7 (5) | 7.2 | 9.5 (8.7) | (A) | 3相 380-480V | (E) | (F) | ±5% | 9.5 | (G) | 自冷 | 1.9 (4.19) |
| 120-NA | 5.5 (7.5) | 9.1 | 12 | (A) | 3相 380-480V | (E) | (F) | ±5% | 12 | (G) | 強制風冷 | 3.2 (7.06) |
| 170-NA | 7.5 (10) | 13.0 | 17 | (A) | 3相 380-480V | (E) | (F) | ±5% | 17 | (G) | 強制風冷 | 3.2 (13.00) |
| 230-NA | 11 (15) | 17.5 | 23 | (A) | 3相 380-480V | (E) | (F) | ±5% | 20 | (G) | 強制風冷 | 5.9 (13.00) |
| 300-NA | 15 (20) | 23.0 | 30 | (A) | 3相 380-480V | (E) | (F) | ±5% | 28 | (G) | 強制風冷 | 5.9 (13.00) |

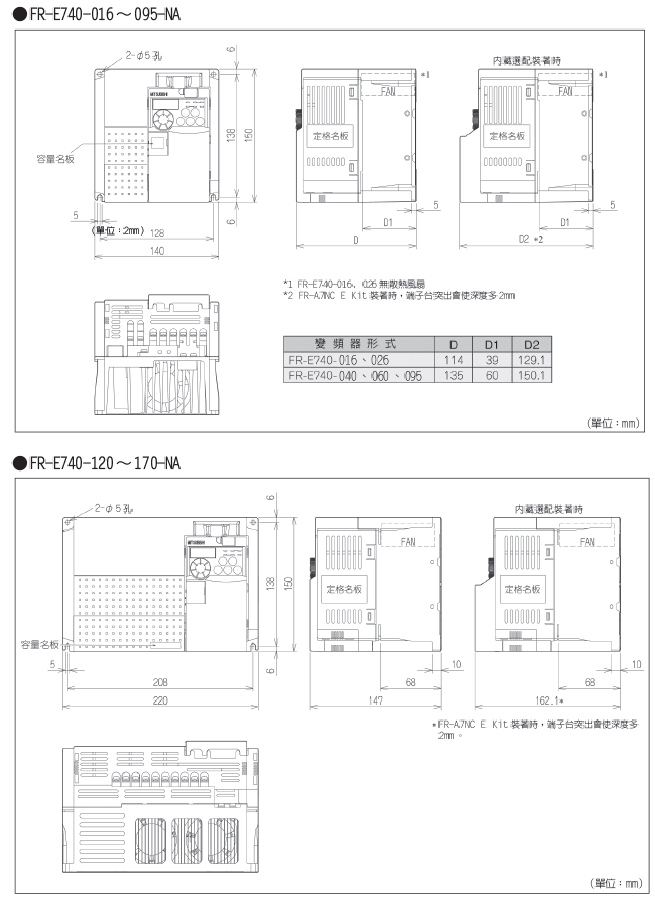

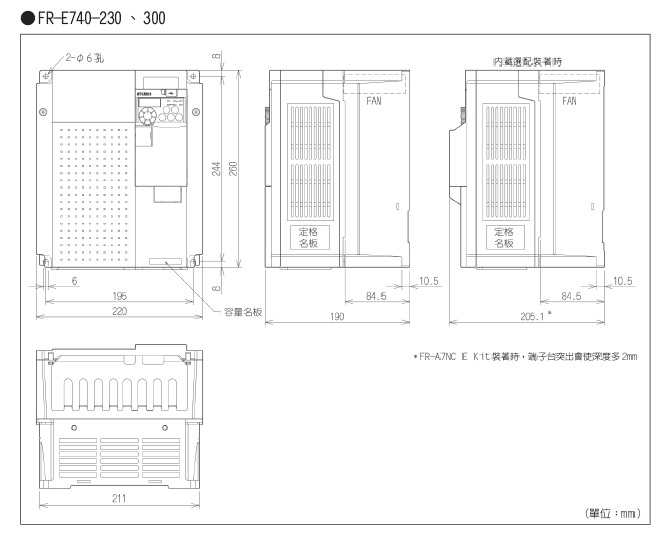

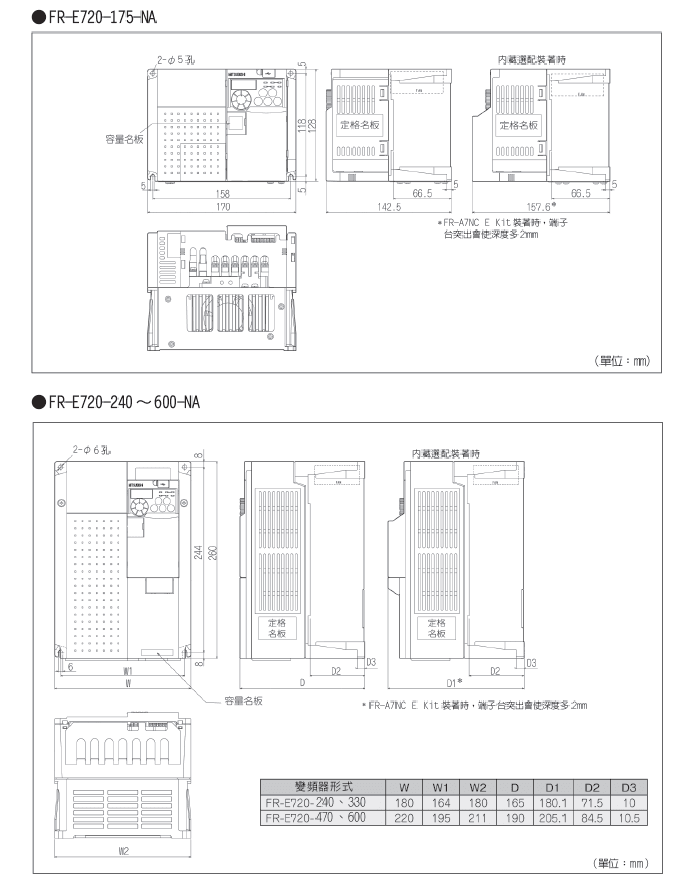

外型尺寸圖
