三菱 FR-A800系列 | 變頻器
- 卓越的驅動性能,進化的無感測向量控制及向量控制對應各種機械設備
- 工廠節能化,工廠生產率提昇且可節能
- 系統對應化,充實的機能及機種廣汎支援各種系統
- 環境適合,對應各種規格標準,適用於各種場
分類: 三菱電機 MITSUBISHI
品牌： 三菱 Mitsubishi描述

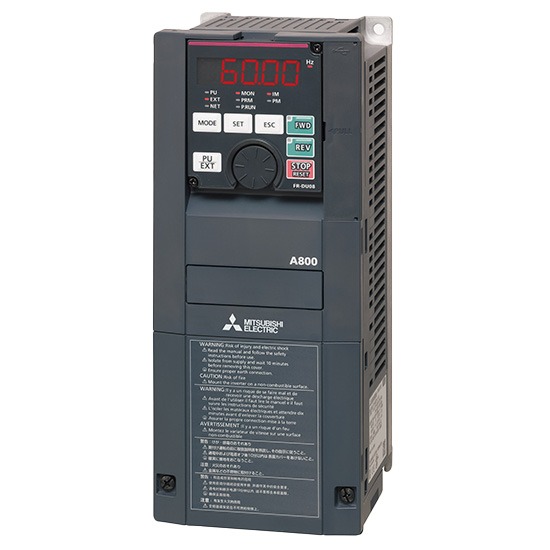

FR-A800系列
1. 先進驅動性能
• 不須Encoder迴授控制驅動永磁式馬達(IPM 及 SPM )
• 支援SIN COS 弦波Encoder信號
• 向量控制模式下最高運轉頻率400Hz，V/F控制模式下最高運轉頻率590Hz
• 內建PLC功能
2. 安心及安全
• 安全規格PLd,SIL2 標準對應
• 變頻器控制電源DC24V標準對應
• 變頻器溫度可即時監控
• Trace data機能記錄變頻器保護機能動作前的瞬間的運轉狀態
• 時間功能可顯示時間及日期對變頻器異常內容易於分析
3. 簡單設定，簡單操作
• 可直接使用USB隨身碟儲存參數
• LED操作面板FR-DU08 五位數12段顯示
• 控制回路採用壓接端子
4. 工廠節能
• 使用變頻器的節能效果可在監視功能裡顯示
• 可外接DC24V 電源待機, 待機電力削減
5. 環境配慮
• 400V規格可特殊規格對應IP55，內建DC電抗器節省安裝空間
• 新應用Coating電路板提升惡劣環境下耐用度(IEC60721-3-3 3C2 指令對應)
• 內建EMC Filter (EN61800-3 指令對應)
• 全球安規對應 UL、cUL、EC指令(CE標識)、韓國電波法(KC標識)
• RoHS指令對應
• 船舶認證NK、LR、DNV、ABS、BV、CCS、KR
詳細規格
FR-A820 系列變頻器規格 (3相 200V 電源)
共同規格：
- 電壓： 3相 200-240V
- 額定輸入電壓/頻率： 3相 200~240V 50Hz/60Hz
- 交流電壓容許變動： 170~264V 50Hz/60Hz
- 頻率容許變動： ±5%
- 保護構造 (IEC 60529)： IP20
- 回生制動： FR-BU2(選購件)
- 回生制動頻率： 150% 額定, 3%ED (00046-00075) / 100% 額定, 10%ED (00150-00225) / 100% 額定, 20%ED (00300) / 20% 額定, 連續 (00490-06110)
- FR-ABR (選配使用時)： 150% 額定, 10%ED (00046-00075) / 100% 額定, 10%ED (00150-00225) / 100% 額定, 6%ED (00300-06110)
| 型號 (FR-A820-NA) | 適用馬達容量 (kW(HP)) LD | 適用馬達容量 (kW(HP)) ND(初期設定) | 適用馬達容量 (kW(HP)) HD | 額定容量 (kVA) LD | 額定容量 (kVA) ND(初期設定) | 額定容量 (kVA) HD |
| 00046 | 0.75 | 0.2 (1/4) | 0.1 (1/8) | 1.5 | 0.6 | 0.3 |
| 00075 | 1.5 | 0.4 (1/2) | 0.2 (1/4) | 2.2 | 1.0 | 0.6 |
| 00150 | 2.2 | 0.75 (1) | 0.4 (1/2) | 3.7 | 1.5 | 1.1 |
| 00225 | 3.7 | 1.5 (2) | 0.75 (1) | 5.5 | 2.0 | 1.6 |
| 00300 | 5.5 | 2.2 (3) | 1.5 (2) | 7.5 | 2.5 | 2.0 |
| 00490 | 7.5 | 3.7 (5) | 2.2 (3) | 11 | 3.5 | 2.9 |
| 00630 | 11 | 5.5 (7.5) | 3.7 (5) | 15 | 4.5 | 3.7 |
| 00770 | 15 | 7.5 (10) | 5.5 (7.5) | 18.5 | 5.5 | 4.4 |
| 00930 | 18.5 | 11 (15) | 7.5 (10) | 22 | 7.0 | 5.5 |
| 01250 | 22 | 15 (20) | 11 (15) | 30 | 9.0 | 7.0 |
| 01870 | 30 | 22 | 15 (20) | 37 | 11 | 9.0 |
| 02310 | 37 | 30 | 18.5 (25) | 45 | 15 | 11 |
| 03300 | 45 | 37 | 22 (30) | 55 | 18.5 | 13 |
| 03800 | 55 | 45 | 30 (40) | 75 | 22 | 15 |
| 04750 | 75 | 55 | 37 (50) | 90 | 30 | 18.5 |
| 06110 | 90 | 75 | 45 (60) | 110 | 37 | 22 |
FR-A820 額定電流 (A) 和電源輸入電流 (A)
| 型號 (FR-A820-NA) | 額定電流 (A) LD | 額定電流 (A) ND(初期設定) | 額定電流 (A) HD | 電源輸入電流 (A) LD | 電源輸入電流 (A) ND(初期設定) | 電源輸入電流 (A) HD |
| 00046 | 2.9 | 1.1 | 0.8 | 5.3 | 2.3 | 1.9 |
| 00075 | 4 | 1.9 | 1.4 | 8.9 | 3.9 | 3.4 |
| 00150 | 7 | 2.7 | 2.3 | 13.2 | 6.3 | 5 |
| 00225 | 11 | 3.7 | 3.4 | 19.7 | 10.6 | 7.5 |
| 00300 | 15 | 4.6 | 4.7 | 28.3 | 14.1 | 10 |
| 00490 | 22 | 7.0 | 7.0 | 41.3 | 22.6 | 17 |
| 00630 | 30 | 8 | 10 | 58.2 | 33.4 | 26 |
| 00770 | 37 | 11 | 13 | 80.8 | 44.2 | 35 |
| 00930 | 44 | 13 | 17 | 96.7 | 53.9 | 44 |
| 01250 | 60 | 18 | 24 | 115 | 60.9 | 60 |
| 01870 | 74 | 22 | 33 | 178 | 96.3 | 70 |
| 02310 | 89 | 28 | 37 | 221 | 113 | 84 |
| 03300 | 110 | 33 | 47 | 269 | 150 | 100 |
| 03800 | 145 | 40 | 57 | 316 | 181 | 120 |
| 04750 | 180 | 50 | 75 | 380 | 216 | 150 |
| 06110 | 220 | 60 | 90 | 475 | 288 | 181 |
FR-A820 電源容量 (kVA)、冷卻方式及質量 (kg)
| 型號 (FR-A820-NA) | 電源容量 (kVA) LD | 電源容量 (kVA) ND(初期設定) | 電源容量 (kVA) HD | 冷卻方式 | 概略質量 (kg) |
| 00046 | 1.5 | 0.9 | 1.5 | 自冷 | 2.0 |
| 00075 | 2.4 | 1.2 | 1.9 | 自冷 | 2.0 |
| 00150 | 4 | 2.4 | 3.2 | 自冷 | 3.3 |
| 00225 | 5.4 | 3.2 | 4.7 | 自冷 | 3.3 |
| 00300 | 7 | 4 | 5.4 | 自冷 | 3.3 |
| 00490 | 11 | 6 | 8.6 | 強制風冷 | 6.7 |
| 00630 | 16 | 9 | 13 | 強制風冷 | 6.7 |
| 00770 | 23 | 13 | 17 | 強制風冷 | 8.3 |
| 00930 | 27 | 17 | 23 | 強制風冷 | 8.3 |
| 01250 | 37 | 23 | 30 | 強制風冷 | 15 |
| 01870 | 47 | 30 | 37 | 強制風冷 | 15 |
| 02310 | 57 | 37 | 43 | 強制風冷 | 22 |
| 03300 | 70 | 43 | 57 | 強制風冷 | 42 |
| 03800 | 81 | 54 | 69 | 強制風冷 | 54 |
| 04750 | 100 | 69 | 82 | 強制風冷 | 74 |
| 06110 | 132 | 82 | 110 | 強制風冷 | 74 |
FR-A840 系列變頻器規格 (3相 400V 電源)
共同規格：
- 電壓： 3相 380-480V
- 額定輸入電壓/頻率： 3相 380~480V 50Hz/60Hz
- 交流電壓容許變動： 325~528V 50Hz/60Hz
- 頻率容許變動： ±5%
- 保護構造 (IEC 60529)： IP20
- 回生制動： FR-BU2(選購件)
- 回生制動頻率： 150% 額定, 3%ED (00023-00052) / 100% 額定, 6%ED (00080-00250) / 20% 額定, 連續 (00340-06130)
- FR-ABR (選配使用時)： 100% 額定, 6%ED (00023-00052) / 100% 額定, 6%ED (00080-00250) / 100% 額定, 6%ED (00340-06130)
| 型號 (FR-A840-NA) | 適用馬達容量 (kW(HP)) LD | 適用馬達容量 (kW(HP)) ND(初期設定) | 適用馬達容量 (kW(HP)) HD | 額定容量 (kVA) LD | 額定容量 (kVA) ND(初期設定) | 額定容量 (kVA) HD |
| 00023 | 0.75 | 0.4 (1/2) | 0.1 (1/8) | 1.2 | 0.7 | 0.4 |
| 00038 | 1.5 | 0.75 (1) | 0.2 (1/4) | 2.2 | 1.1 | 0.6 |
| 00052 | 2.2 | 1.5 (2) | 0.4 (1/2) | 3.0 | 1.9 | 1.0 |
| 00080 | 3.7 | 2.2 (3) | 0.75 (1) | 5.5 | 2.6 | 1.6 |
| 00150 | 5.5 | 3.7 (5) | 1.5 (2) | 7.5 | 3.7 | 2.2 |
| 00250 | 7.5 | 5.5 (7.5) | 2.2 (3) | 11 | 5.5 | 3.0 |
| 00340 | 11 | 7.5 (10) | 3.7 (5) | 15 | 7.5 | 4.6 |
| 00470 | 15 | 11 (15) | 5.5 (7.5) | 22 | 9.5 | 6.0 |
| 00620 | 18.5 | 15 (20) | 7.5 (10) | 28 | 12 | 7.2 |
| 00770 | 22 | 18.5 (25) | 11 (15) | 33 | 15 | 9.1 |
| 00930 | 30 | 22 (30) | 15 (20) | 47 | 18.5 | 12 |
| 01160 | 37 | 30 (40) | 18.5 (25) | 55 | 22 | 15 |
| 01800 | 45 | 37 (50) | 22 (30) | 75 | 30 | 18.5 |
| 02160 | 55 | 45 (60) | 30 (40) | 90 | 37 | 22 |
| 02600 | 75 | 55 (75) | 37 (50) | 110 | 45 | 28 |
| 03250 | 90 | 75 (100) | 45 (60) | 130 | 55 | 33 |
| 03610 | 110 | 90 (125) | 55 (75) | 160 | 65 | 37 |
| 04320 | 130 | 110 (150) | 75 (100) | 185 | 75 | 46 |
| 04810 | 160 | 130 (175) | 90 (125) | 220 | 90 | 55 |
| 05420 | 185 | 160 (220) | 110 (150) | 250 | 110 | 65 |
| 06130 | 220 | 185 (250) | 130 (175) | 315 | 130 | 75 |
FR-A840 額定電流 (A) 和電源輸入電流 (A)
| 型號 (FR-A840-NA) | 額定電流 (A) LD | 額定電流 (A) ND(初期設定) | 額定電流 (A) HD | 電源輸入電流 (A) LD | 電源輸入電流 (A) ND(初期設定) | 電源輸入電流 (A) HD |
| 00023 | 1.6 | 1.1 | 0.8 | 3.2 | 1.4 | 1.1 |
| 00038 | 2.6 | 1.8 | 1.4 | 4.9 | 2.3 | 1.7 |
| 00052 | 4.0 | 2.7 | 1.9 | 7.8 | 3.7 | 2.8 |
| 00080 | 7.0 | 4.2 | 2.9 | 10.9 | 6.2 | 3.8 |
| 00150 | 11 | 5.7 | 4.0 | 16.4 | 8.3 | 5.3 |
| 00250 | 15 | 8.2 | 5.4 | 22.3 | 12.3 | 7.2 |
| 00340 | 22 | 12 | 7.5 | 31.7 | 17.4 | 11 |
| 00470 | 30 | 18 | 9.5 | 44.9 | 22.5 | 15 |
| 00620 | 37 | 24 | 12 | 58.4 | 31.7 | 19 |
| 00770 | 42 | 29 | 15 | 76.8 | 40.3 | 25 |
| 00930 | 60 | 34 | 18.5 | 97.6 | 48.2 | 32 |
| 01160 | 70 | 44 | 22 | 106 | 56.5 | 37 |
| 01800 | 95 | 57 | 30 | 141 | 75.1 | 47 |
| 02160 | 110 | 69 | 37 | 180 | 97.6 | 61 |
| 02600 | 130 | 88 | 45 | 216 | 108 | 70 |
| 03250 | 165 | 110 | 55 | 260 | 144 | 88 |
| 03610 | 195 | 125 | 65 | 325 | 180 | 110 |
| 04320 | 225 | 145 | 75 | 361 | 216 | 128 |
| 04810 | 250 | 180 | 90 | 432 | 250 | 148 |
| 05420 | 280 | 200 | 110 | 481 | 280 | 165 |
| 06130 | 355 | 225 | 130 | 610 | 361 | 200 |
FR-A840 電源容量 (kVA)、冷卻方式及質量 (kg)
| 型號 (FR-A840-NA) | 電源容量 (kVA) LD | 電源容量 (kVA) ND(初期設定) | 電源容量 (kVA) HD | 冷卻方式 | 概略質量 (kg) |
| 00023 | 1.1 | 0.7 | 1.1 | 自冷 | 2.0 |
| 00038 | 1.7 | 1.1 | 1.7 | 自冷 | 2.0 |
| 00052 | 2.8 | 1.7 | 2.8 | 自冷 | 2.8 |
| 00080 | 3.8 | 2.3 | 3.7 | 自冷 | 2.8 |
| 00150 | 5.3 | 3.0 | 4.7 | 自冷 | 2.8 |
| 00250 | 7.2 | 4.1 | 6.3 | 自冷 | 2.8 |
| 00340 | 11 | 6.2 | 8.7 | 強制風冷 | 6.7 |
| 00470 | 15 | 8.3 | 12 | 強制風冷 | 6.7 |
| 00620 | 19 | 12 | 17 | 強制風冷 | 8.3 |
| 00770 | 25 | 14 | 22 | 強制風冷 | 8.3 |
| 00930 | 32 | 17 | 28 | 強制風冷 | 15 |
| 01160 | 37 | 20 | 31 | 強制風冷 | 23 |
| 01800 | 47 | 26 | 37 | 強制風冷 | 41 |
| 02160 | 61 | 34 | 48 | 強制風冷 | 55 |
| 02600 | 70 | 38 | 57 | 強制風冷 | 71 |
| 03250 | 88 | 50 | 70 | 強制風冷 | 78 |
| 03610 | 110 | 61 | 82 | 強制風冷 | 117 |
| 04320 | 128 | 70 | 95 | 強制風冷 | 117 |
| 04810 | 148 | 80 | 110 | 強制風冷 | 166 |
| 05420 | 165 | 95 | 128 | 強制風冷 | 166 |
| 06130 | 200 | 110 | 150 | 強制風冷 | 166 |
註釋 (兩張表共同)：
- *1 適用馬達以三菱標準4極馬達的最大適用容量表示。
- *2 額定輸出容量，輸出電壓為220V (200V表) / 440V (400V表)的場合。
- *3 額定電流3kHz以上或櫃內接線密時輸出電抗器0%內的輸出線長度超過5m時，請調整載波頻率。
- *4 過載能力足以過電流與變頻器的額定電流之比的百分數(%)表示，反覆使用時，須變頻器和馬達降到100%負載的溫度以下。
- *5 最大輸出電壓不能大於電源電壓，在電源電壓下，可任意設定最大輸出電壓，變頻器輸出側電壓峰值為電源電壓的 $sqrt{2}$ 倍。
- *6 FR-A800-L (-NA)，FR-A800-R (-NA) 和 FR-A800-R2 (-NA) 系列的標準冷卻風扇的預期壽命為約10年。
- *7 ND馬達是馬達類型。
- *8 根據不同的功率因數和負載類型的選擇，額定輸入電壓會導致不同的損耗。
- *9 電源容量依電源側的阻抗值(含輸入電抗器及電線)而變更。
- *10 FR-DU08P40(PU埠選購件)。
- *11 回生制動功率僅在FR-BU2(選購件)連接時有效。
- *12 根據回生制動器的電路和接線方式，變頻器的電流可能有所改變。
