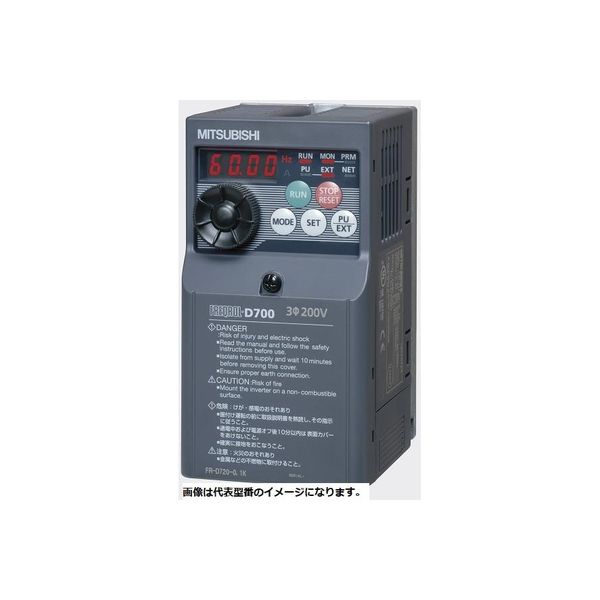

三菱 FR-D700 系列 | 變頻器
- 容量:0.1~15KW 3相 200V/480V,單相100V/240V
- 輸出頻率設定範圍：0.2~400HZ 精度0.01%
- 低速1HZ ,可實現150%高轉矩（5.5K~15K容量）
- 低速3HZ ,可實現200%高轉矩（3.7K容量以下）
- 通訊機能提升 RS-485 , ModbusRTU（基本配備）
- 歐州RoHS指令對應
- 搭載M旋鈕操作盤
分類: 三菱電機 MITSUBISHI
品牌： 三菱 Mitsubishi描述
FR-D700系列
1. 變頻器的新基準-高信賴性提升
- 壓接端子(控制迴路端子)
- 安全停止機能
- 密碼機能
2. 搭載最高水準的性能
- 泛用磁束向量控制可達到150% 1Hz高啟動轉矩
3. 簡單操作的追求
- M旋鈕操作盤的快速設定
- 使用FR Configurator可簡單設定參數(選配)
4. 長壽命與簡單維護性
- 壽命設計
- 冷卻風扇簡單交換
5. 充實的機能
- 通信機能更充實(Modbus-RTU內藏)
- 煞車電阻接續可能
詳細規格
3相200V級
|
型號FR-D720-口-NA
|
008
|
014
|
025
|
042
|
070
|
100
|
165
|
238
|
318
|
||
|
適用馬達容量(kW(HP))*1
|
0.1
(1/8)
|
0.2
(1/4)
|
0.4
(1/2)
|
0.75
(1)
|
1.5
(2)
|
2.2
(3)
|
3.7
(5)
|
5.5
(7.5)
|
7.5
(10)
|
||
|
輸出
|
額定容量(kVA) *2
|
0.3
|
0.6
|
1.0
|
1.7
|
2.8
|
4.0
|
6.6
|
9.5
|
12.7
|
|
|
額定電流(A)
|
0.8
|
1.4
|
2.5
|
4.2
|
7.0
|
10.0
|
16.5
|
23.8
|
31.8
|
||
|
過負載額定電流*3
|
150% 60秒,200% 0.5秒(反限時特性)
|
||||||||||
|
電壓*4
|
3相200~240V
|
||||||||||
|
回生剎車轉矩
|
150%
|
100%
|
50%
|
20%
|
|||||||
|
電源
|
額定輸入交流電壓、頻率
|
3相200~240V 50Hz/60Hz
|
|||||||||
|
交流電壓容許變動
|
170~264V 50Hz/60Hz
|
||||||||||
|
頻率容許變動
|
±5%
|
||||||||||
|
電源設備容量(kVA) *5
|
0.4
|
0.7
|
1.2
|
2.1
|
4.0
|
5.5
|
9
|
12.0
|
17.0
|
||
|
保護構造(JEM 1030)
|
閉鎖型(IP20)
|
||||||||||
|
冷卻方式
|
自冷
|
強制風冷
|
|||||||||
|
概略質量(kg)
|
0.5
|
0.5
|
0.8
|
1.0
|
1.4
|
1.4
|
1.8
|
3.6
|
3.6
|
||
| *1 | 適用馬達以三菱標準4極馬達的最大適用容量表示。 |
| *2 | 額定輸出容量為輸出電壓為230V時。 |
| *3 | 過負載額額定電流的%值，是表示相對於變頻器額定輸出電流的百分比。反覆使用時，需等到變頻器和馬達降到100%負載時的溫度以下。 |
| *4 | 最大輸出電壓不能大於電源電壓，在電源電壓範圍內可以任意設定最大輸出電壓。變頻器輸出側電壓波形的波峰為電源電壓的√2倍。 |
| *5 | 電源容量會依電源側的阻抗值(含輸入電抗器及電線)而變化。 |
●3相400V級
|
型號FR-D740-口-NA
|
012
|
022
|
036
|
050
|
080
|
120
|
160
|
||
|
適用馬達容量(kW(HP))*1
|
0.4
(1/2)
|
0.75
(1)
|
1.5
(2)
|
2.2
(3)
|
3.7
(5)
|
5.5
(7.5)
|
7.5
(10)
|
||
|
輸出
|
額定容量(kVA) *2
|
0.9
|
1.7
|
2.7
|
3.8
|
6.1
|
9.1
|
12.2
|
|
|
額定電流(A)
|
1.2
|
2.2
|
3.6
|
5.0
|
8.0
|
12.0
|
16.0
|
||
|
過負載額定電流*3
|
150% 60秒,200% 0.5秒(反限時特性)
|
||||||||
|
電壓*4
|
3相380~480V
|
||||||||
|
回生剎車轉矩
|
100%
|
50%
|
20%
|
||||||
|
電源
|
額定輸入交流電壓、頻率
|
3相380~480V 50Hz/60Hz
|
|||||||
|
交流電壓容許變動
|
325~528V 50Hz/60Hz
|
||||||||
|
頻率容許變動
|
±5%
|
||||||||
|
電源設備容量(kVA) *5
|
1.5
|
2.5
|
4.5
|
5.5
|
9.5
|
12.0
|
17.0
|
||
|
保護構造(JEM 1030)
|
閉鎖型(IP20)
|
||||||||
|
冷卻方式
|
自冷
|
強制風冷
|
|||||||
|
概略質量(kg)
|
1.3
|
1.3
|
1.4
|
1.5
|
1.5
|
3.3
|
3.3
|
||
| *1 | 適用馬達以三菱標準4極馬達的最大適用容量表示。 |
| *2 | 額定輸出容量為輸出電壓為440V時。 |
| *3 | 過負載額額定電流的%值，是表示相對於變頻器額定輸出電流的百分比。反覆使用時，需等到變頻器和馬達降到100%負載時的溫度以下。 |
| *4 | 最大輸出電壓不能大於電源電壓，在電源電壓範圍內可以任意設定最大輸出電壓。變頻器輸出側電壓波形的波峰為電源電壓的√2倍。 |
| *5 | 電源容量會依電源側的阻抗值(含輸入電抗器及電線)而變化。 |
●單相200V級
|
型號FR-D720S-口-NA
|
008
|
014
|
025
|
042
|
070
|
100
|
||
|
適用馬達容量(kW(HP))*1
|
0.1
(1/8)
|
0.2
(1/4)
|
0.4
(1/2)
|
0.75
(1)
|
1.5
(2)
|
2.2
(3)
|
||
|
輸出
|
額定容量(kVA) *2
|
0.3
|
0.6
|
1.0
|
1.7
|
2.8
|
4.0
|
|
|
額定電流(A)
|
0.8
|
1.4
|
2.5
|
4.2
|
7.0
|
10.0
|
||
|
過負載額定電流*3
|
150% 60秒,200% 0.5秒(反限時特性)
|
|||||||
|
電壓*4
|
3相200~240V
|
|||||||
|
回生剎車轉矩
|
150%
|
100%
|
50%
|
20%
|
||||
|
電源
|
額定輸入交流電壓、頻率
|
單相200~240V 50Hz/60Hz
|
||||||
|
交流電壓容許變動
|
170~264V 50Hz/60Hz
|
|||||||
|
頻率容許變動
|
±5%
|
|||||||
|
電源設備容量(kVA) *5
|
0.5
|
0.9
|
1.5
|
2.3
|
4.0
|
5.2
|
||
|
保護構造(JEM 1030)
|
閉鎖型(IP20)
|
|||||||
|
冷卻方式
|
自冷
|
強制風冷
|
||||||
|
概略質量(kg)
|
0.5
|
0.5
|
0.9
|
1.1
|
1.5
|
20.
|
||
| *1 | 適用馬達以三菱標準4極馬達的最大適用容量表示。 |
| *2 | 額定輸出容量為輸出電壓為230V時。 |
| *3 | 過負載額額定電流的%值，是表示相對於變頻器額定輸出電流的百分比。反覆使用時，需等到變頻器和馬達降到100%負載時的溫度以下。 |
| *4 | 最大輸出電壓不能大於電源電壓，在電源電壓範圍內可以任意設定最大輸出電壓。變頻器輸出側電壓波形的波峰為電源電壓的√2倍。 |
| *5 | 電源容量會依電源側的阻抗值(含輸入電抗器及電線)而變化。 |
●單相100V級
|
型號FR-D710W-口-NA
|
008
|
014
|
025
|
042
|
||
|
適用馬達容量(kW(HP))*1
|
0.1
(1/8)
|
0.2
(1/4)
|
0.4
(1/2)
|
0.75
(1)
|
||
|
輸出
|
額定容量(kVA) *2
|
0.3
|
0.6
|
1.0
|
1.7
|
|
|
額定電流(A) *6
|
0.8
|
1.4
|
2.5
|
4.2
|
||
|
過負載額定電流*3
|
150% 60秒,200% 0.5秒
(反限時特性)
|
|||||
|
電壓*4
|
3相200~230V *6
|
|||||
|
回生剎車轉矩
|
150%
|
100%
|
||||
|
電源
|
額定輸入交流電壓、頻率
|
100~115V 50Hz/60Hz
|
||||
|
交流電壓容許變動
|
90~132V 50Hz/60Hz
|
|||||
|
頻率容許變動
|
±5%
|
|||||
|
電源設備容量(kVA) *5
|
0.5
|
0.9
|
1.5
|
2.5
|
||
|
保護構造(JEM 1030)
|
閉鎖型(IP20)
|
|||||
|
冷卻方式
|
自冷
|
|||||
|
概略質量(kg)
|
0.6
|
0.7
|
0.9
|
1.4
|
||
| *1 | 適用馬達以三菱標準4極馬達的最大適用容量表示。 |
| *2 | 額定輸出容量為輸出電壓為230V時。 |
| *3 | 過負載額額定電流的%值，是表示相對於變頻器額定輸出電流的百分比。反覆使用時，需等到變頻器和馬達降到100%負載時的溫度以下。 |
| *4 | 最大輸出電壓不能大於電源電壓，在電源電壓範圍內可以任意設定最大輸出電壓。變頻器輸出側電壓波形的波峰為電源電壓的√2倍。 |
| *5 | 電源容量會依電源側的阻抗值(含輸入電抗器及電線)而變化。 |
| *6 | 單相100V輸入規格,最大輸出電壓為電源電壓2倍,不可超出。 |
系列型號
| 電壓 | 馬達輸出 (KW) | 適用變頻器型號 |
| 單相100V | 0.1 | FR-D710W-008-NA |
| 0.2 | FR-D710W-014-NA | |
| 0.4 | FR-D710W-025-NA | |
| 0.75 | FR-D710W-042-NA | |
| 單相200V | 0.1 | FR-D720S-008-NA |
| 0.2 | FR-D720S-014-NA | |
| 0.4 | FR-D720S-025-NA | |
| 0.75 | FR-D720S-042-NA | |
| 1.5 | FR-D720S-070-NA | |
| 2.2 | FR-D720S-100-NA | |
| 三相200V級 | 0.1 | FR-D720-008-NA |
| 0.2 | FR-D720-014-NA | |
| 0.4 | FR-D720-025-NA | |
| 0.75 | FR-D720-042-NA | |
| 1.5 | FR-D720-070-NA | |
| 2.2 | FR-D720-100-NA | |
| 3.7 | FR-D720-165-NA | |
| 5.5 | FR-D720-238-NA | |
| 7.5 | FR-D720-318-NA | |
| 三相400V級 | 0.4 | FR-D740-012-NA |
| 0.75 | FR-D740-022-NA | |
| 1.5 | FR-D740-036-NA | |
| 2.2 | FR-D740-050-NA | |
| 3.7 | FR-D740-080-NA | |
| 5.5 | FR-D740-120-NA | |
| 7.5 | FR-D740-160-NA |
外型尺寸圖
