士林電機 | SA3系列高性能向量型變頻器

高性能項量控制技術
四象限轉矩控制及限制
低電壓暫態補償
回生迴避機能
高效能同步馬達控制技術
內藏位置控制、轉矩控制、速度控制、張力控制機能
內藏PLC功能

分類: 士林電機 SHINLIN

Tags工控產品, 士林電機, Shihlin, 變頻器INVERTER, SA3系列變頻器

品牌：士林電機 Shihlin

描述
詳細規格
外型尺寸圖
檔案下載
AI Review Summary

描述

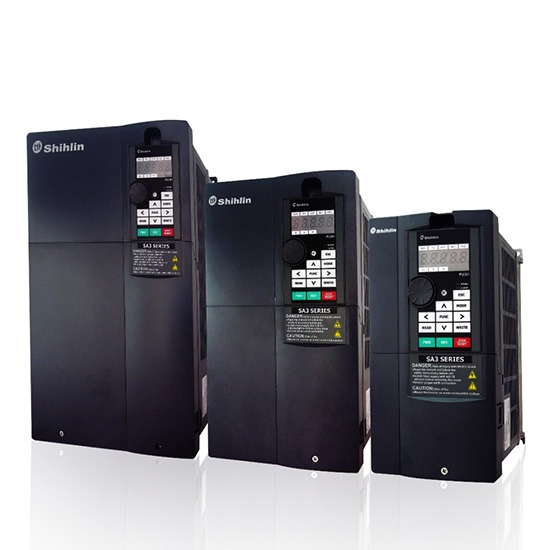

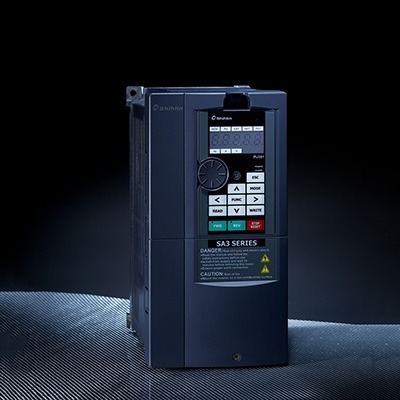

SA3系列

高性能向量控制技術

向量控制及無感測向量控制 120Hz。

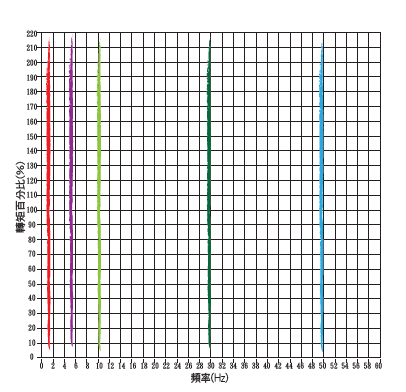

高啟動轉矩：無感測向量控制(SVC)150% 0.3Hz，閉迴路向量控制(FOC+PG)180% 0Hz。

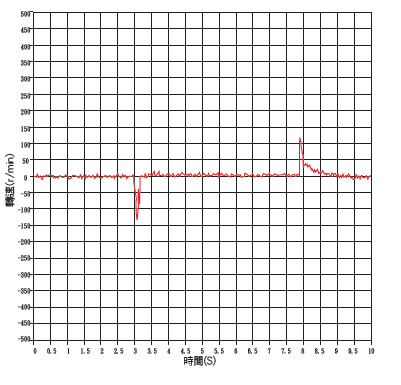

高響應性能

0~100%負載變化時，速度精度1%。
適合突加負載，例如：天車、金屬加工機…

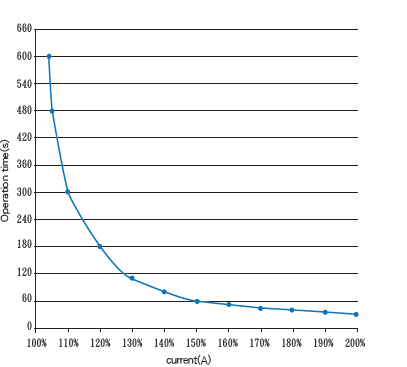

高過載能力

大幅提昇過載能力至150% 60 秒、200% 3 秒，可應付多種工具機的應用及需求瞬間大能量負載。

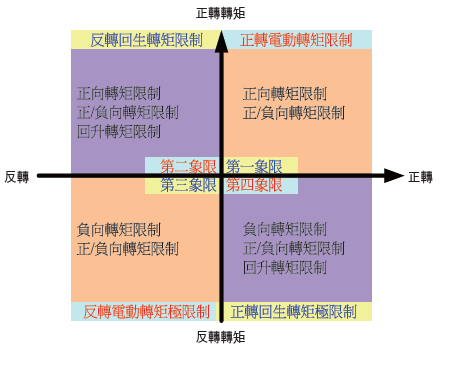

四象限轉矩控制及限制

可通過參數或類比訊號簡易設定四個象限的轉矩限制值。

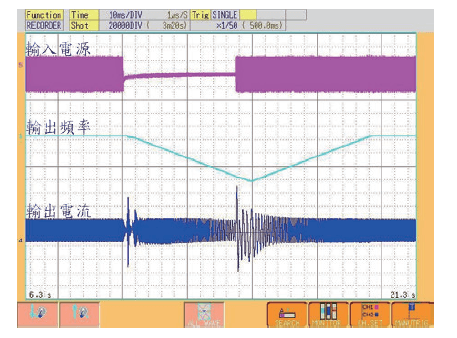

低電壓暫態補償

當電源短暫中斷時，控制輸出頻率來維持變頻器DC bus電壓，控制馬達減速停止。
當恢復供電時，變頻器再重新加速，恢復到斷電前運轉的頻率。
可應用於不允許自由空轉的特定設備上。

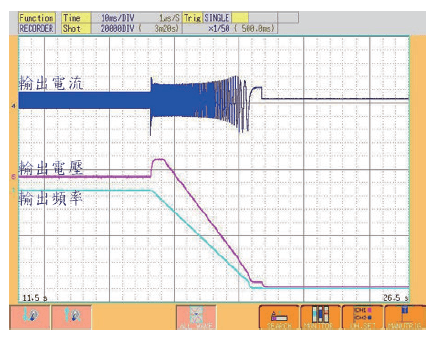

磁通制動

馬達停止時將磁通能量傳送到馬達線圈，在不使用回生電阻情況下，縮短減速時間。

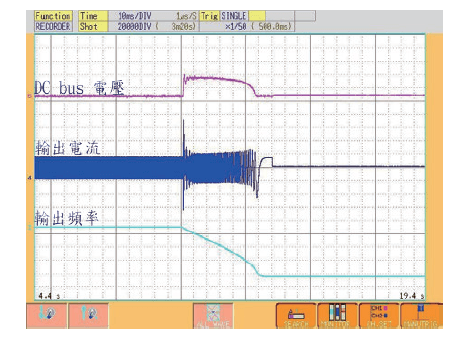

回生迴避機能

通過調整變頻器的輸出頻率和輸出電壓，維持變頻器DC bus電壓在固定準位，防止過電壓。

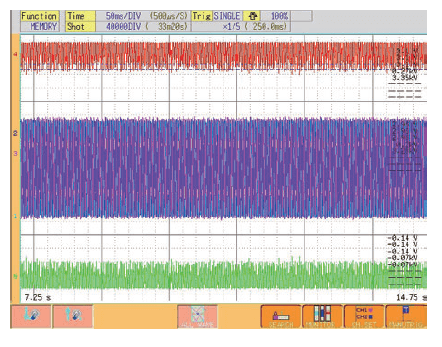

低噪音載波控制(Soft-PWM)

控制馬達雜訊的金屬音轉變更加悅耳的複合音色的控制方式。
實現低噪音運轉，並能減少對外射頻干擾。

高效能同步馬達控制技術

支援感應馬達 (IM) 及同步馬達 (IPM、SPM) 控制。
支援開迴路同步馬達控制。

LCD操作介面

支援兩種顯示風格。
可同時顯示六組運轉資訊。
支援萬年曆。
支援中英文操作介面。
可儲存三組參數。
支援飛梭檢定。

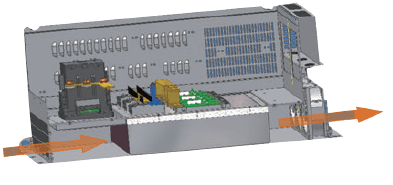

隔離風道設計

風扇風道密封設計，將散熱系統與電子零件隔離，粉塵不會經由風扇強制帶入機體內部。

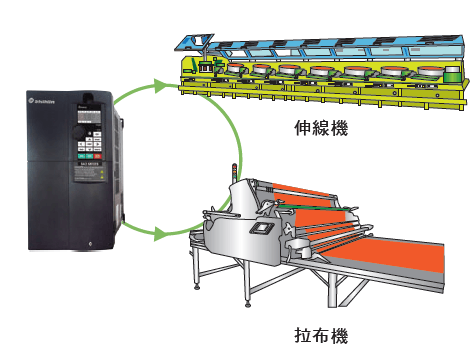

支援多種控制模式、應用不同場合

內建位置控制、轉矩控制、速度控制、張力控制機能。
透過I/O切換，可簡易針對「速度和轉矩」、「速度和位置」混合控制。
位置控制支援多種原點復歸、零速伺服、一軸內藏功能 (需搭配PG101C、PG301L、PG302L)
支援開迴路張力控制，並提供斷料檢測、自動換捲機能。

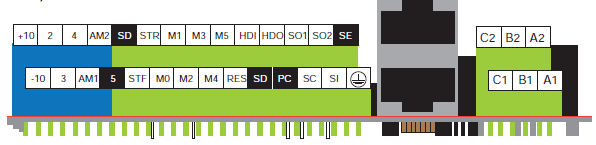

支援多組輸出/入端子

內含10組多功能複合式邏輯輸入端子(包含高速脈衝輸入*1)。
內含5組多功能複合式輸出端子(包含繼電器輸出*2、電晶體輸出*2、高速脈衝輸出*1)。
內含3組類比輸入信號(包含-10~+10V*1、4~20mA/0~10V*2)。
內含2組類比輸出信號(0~20mA/0~10V*2)。
1組安全開關(SI-SC)。

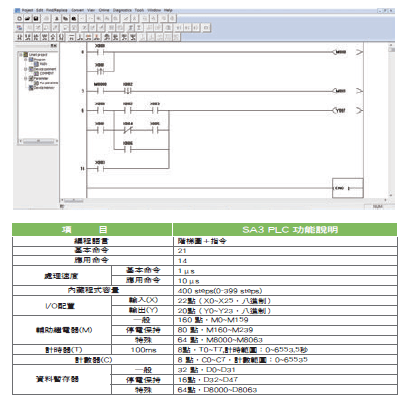

內建PLC功能

提供PLC規劃軟體，輕鬆編輯程式。
適合小點數規劃，支援多種機能。

12組異警紀錄

紀錄每組異警發生當下，輸出頻率、輸出電流、輸出電壓、溫升累計率、PN 電壓、變頻器的已運轉時間、變頻器的運轉狀態、異警時的年、月、日、時、分、秒 (需搭配PU031C)。

強化保護功能

輸出入欠相保護、輸出短路保護、對地漏電流保護、低電壓保護、馬達過熱信號 (PTC)、電解電容壽命檢測。

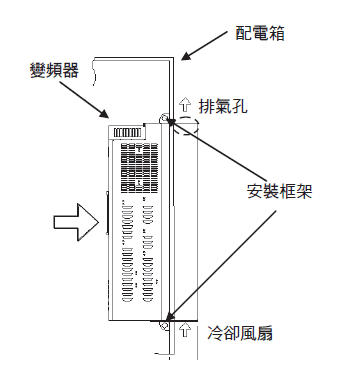

全系列支援穿牆式安裝

可加強散熱能力，減少盤體內熱量產生，亦可加強盤體內防護能力。

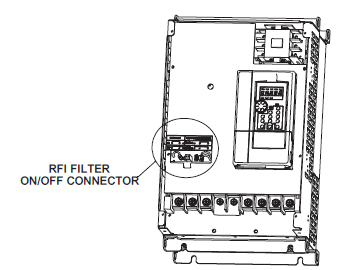

SA3全系列內建RFI濾波器

RFI可有效抑制電磁干擾。

詳細規格

220V 三相系列 (SE3-023)

規格項目	框架 A	框架 B	框架 C	框架 D	框架 E	框架 F
馬達容量 (kW)	0.75 / 1.5 / 2.2	3.7 / 5.5 / 7.5	11 / 15	18.5 / 22	30 / 37	45 / 55 / 75
重載輸出容量 (kVA)	2 / 3.2 / 4.2	6.7 / 9.5 / 12.5	18.3 / 24.7	28.6 / 34.3	45.7 / 55	65 / 82 / 110
重載輸出電流 (A)	5 / 8 / 11	17.5 / 25 / 33	49 / 65	75 / 90	120 / 145	170 / 215 / 288
重載適用馬達 (HP)	1 / 2 / 3	5 / 7.5 / 10	15 / 20	25 / 30	40 / 50	60 / 75 / 100
重載適用馬達 (kW)	0.75 / 1.5 / 2.2	3.7 / 5.5 / 7.5	11 / 15	18.5 / 22	30 / 37	45 / 55 / 75
輕載輸出容量 (kVA)	3.2 / 4.2 / 6.7	9.5 / 12.5 / 18.3	24.7 / 28.6	34.3 / 45.7	55 / 65	82 / 110 / 132
輕載輸出電流 (A)	8 / 11 / 17.5	25 / 33 / 49	65 / 75	90 / 120	145 / 170	215 / 288 / 346
輕載適用馬達 (HP)	2 / 3 / 5	7.5 / 10 / 15	20 / 25	30 / 40	50 / 60	75 / 100 / 120
輕載適用馬達 (kW)	1.5 / 2.2 / 3.7	5.5 / 7.5 / 11	15 / 18.5	22 / 30	37 / 45	55 / 75 / 90
電源容量 (kVA)	2.5 / 4.5 / 6.4	10 / 12 / 17	20 / 28	34 / 41	52 / 65	79 / 100 / 110
變頻器重量 (kg)	3.15	3.15	6	6	10.6	10.6
冷卻方式	自冷	強制風冷	強制風冷	強制風冷	強制風冷	強制風冷

440V 三相系列 (SE3-043)

規格項目	框架 A	框架 B	框架 C	框架 D	框架 D	框架 E	框架 F	框架 G	框架 H
馬達容量 (kW)	0.4 / 0.75 / 1.5	2.2 / 3.7 / 5.5	7.5 / 11	15 / 18.5 / 22	30	37	45	55	75
重載輸出容量 (kVA)	1 / 2 / 3	4.6 / 6.9 / 10	14 / 18	25 / 29 / 34	46	56	69	82	110
重載輸出電流 (A)	1.5 / 2.6 / 4.2	6 / 9 / 12	17 / 24	32 / 38 / 45	60	73	90	110	150
重載適用馬達 (HP)	0.5 / 1 / 2	3 / 5 / 7.5	10 / 15	20 / 25 / 30	40	50	60	75	100
重載適用馬達 (kW)	0.4 / 0.75 / 1.5	2.2 / 3.7 / 5.5	7.5 / 11	15 / 18.5 / 22	30	37	45	55	75
輕載輸出容量 (kVA)	1.4 / 2.3 / 3.5	5 / 8 / 12	15.6 / 21.3	27.4 / 31.6 / 37.3	49	59	74	88	118
輕載輸出電流 (A)	1.8 / 3 / 4.6	6.5 / 10.5 / 15.7	20.5 / 28	36 / 41.5 / 49	64	76	96	114	155
輕載適用馬達 (HP)	0.5 / 1 / 2	3 / 5 / 7.5	10 / 15	20 / 25 / 30	40	50	60	75	100
輕載適用馬達 (kW)	0.4 / 0.75 / 1.5	2.2 / 3.7 / 5.5	7.5 / 11	15 / 18.5 / 22	30	37	45	55	75
電源容量 (kVA)	2.5 / 4.5 / 6.9	10.4 / 11.5 / 16	20 / 27	32 / 41	52	65	79	100	110
變頻器重量 (kg)	1	1	1.6	1.6	33	33	33	33	84
冷卻方式	自冷	強制風冷	強制風冷	強制風冷	強制風冷	強制風冷	強制風冷	強制風冷	強制風冷

一般控制與環境規格

項目	內容
控制方式	SVPWM, V/F 控制, 泛用磁通向量控制, 無速度感測向量控制(SVC), 閉環向量控制(FOC+PG), 轉矩控制(TQC+PG)
輸出頻率範圍	0-650.00Hz
頻率設定分辨率	數位設定: 0.01Hz/60Hz (頻率在100Hz之內); 0.1Hz (頻率在100Hz以上時)。類比設定: 0.015Hz/60Hz (端子2: 0~10V / 12bit), 0.03Hz/60Hz (端子2: 0~5V / 11bit), 0.06Hz/60Hz (端子4: 0~10V / 12bit), 0.12Hz/60Hz (端子4: 0~5V / 11bit)。
輸出頻率精度	數位設定: 最大目標頻率的 ±0.01% 類比設定: 最大目標頻率的 ±0.1%
速度控制範圍	IM: SVC時1:200, FOC+PG時1:1000 PM: SVC時1:20, FOC+PG時1:1000
啟動轉矩	150% 0.3Hz (SVC), 180% 0Hz (FOC+PG)。
V/F 特性	定轉矩曲線、變轉矩曲線、五點折線、V/F分離
加減速特性	線性加減速曲線、S字加減速曲線
驅動馬達	感應馬達 (IM), 永磁馬達 (SPM, IPM)
電流失速防護	可設定失速防止準位 0-400% (預設值150%)。
目標頻率設定	操作器設定, DC 0-5V/10V 信號, DC -10~+10V 信號, DC 4-20mA 信號, 多段速位設定, 通訊設定, HDI 設定。
PID 控制	參見參數說明。
內置簡易 PLC	支援21條基本指令及14條應用指令, 具有PC編輯軟體。
運轉狀態監視	輸出頻率, 輸出電流, 輸出電壓, PN電壓, 輸出轉矩, 電子積熱率, 溫升累積率, 輸出功率, 類比量輸入信號, 數位輸入輸出端子狀態…; 異警記錄最多12組。
LED 指示燈 (8個)	頻率監視, 電壓監視, 電流監視, 馬達運轉, 馬達正轉, 馬達反轉, NET指示燈, PL狀態指示燈, EXT指示燈, PTE指示燈, MON監視指示燈。
通訊功能	RS-485通訊, 可選擇士林/Modbus通訊協定, 通訊速率38400bps或以上, 內置CANopen協定 (需選配SA3-CP301外擴卡), 具RJ-45介面 (此介面也可以接操作器)。
保護機制/異警功能	輸出短路保護, 過電流保護, 過電壓保護, 電壓過低保護, 馬達過熱保護, IGBT模組過熱保護, 過負載常溫保護, PTC溫度保護, 電解電容過熱, 輸入輸出欠相, 接地電流保護, 檢測回路異常…。
周圍溫度	-10 ~ +50℃ (未凍結下)。詳細請參照「SA3說明書 3.4.5部-保護等級與操作溫度」。
周圍濕度	90%Rh 以下 (未結露下)。
保存溫度	-20 ~ +65℃
周圍環境	室內, 無腐蝕性氣體, 無易燃性氣體, 無易燃性粉塵。
海拔	海拔3000米以下 (海拔1000米以上時, 每升高100米, 需降額2%使用)。
振動	5.9m/s² (0.6G) 以下
防護等級	框架A,B,C：IP20 / NEMA TYPE 1；框架D以上：IP00 / UL OPEN TYPE (可選IP20配件)。
環境汙染程度	2
保護等級	Class I
國際認證	CE, C-TICK
綠色字體為變頻器參數表	詳細說明請參閱SC3說明書。
