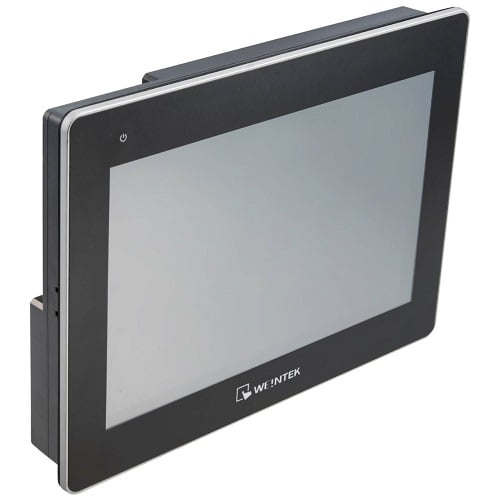

cMT3108XH
In Stock
- 10.1″ 1280 x 800寬視角LCD,LED背光燈
- 內建4GB儲存記憶體及萬年曆
- COM2及COM3 RS-485 2W皆支援MPI 187.5K，同時間請擇一使用
- CAN Bus支援CANopen,CAN Bus 2.0A/2.0B,SAE J1939
- 主機板塗布保護處理，能抵抗在嚴苛環境中的腐蝕問題
- 可搭配M02 WiFi擴充模組，支援無線傳輸功能
描述

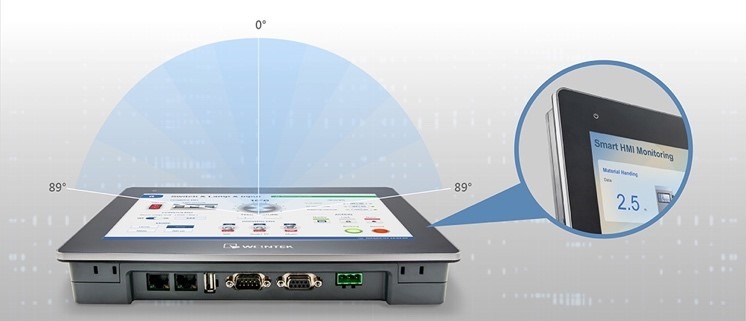

cMT3108XH擁有全新的外觀設計，獨特的極致窄邊框設計，不僅放大 LCD螢幕比例，同時提升整體質感，更貼近現今潮流美學。搭配1280*800高解析度及寬視角(WVA)LCD螢幕，除了讓視覺效果更生動，顯示更細膩，全方向高達89度的可視角，讓畫面顯示近乎零死角。
此外，cMT3108XH承襲cMT X系列的高規格、高效能及彈性擴充的硬體優勢。cMT3108XH採用四核心CPU、並內建4GB Flash和1GB RAM，能勝任多工的應用環境。在連接能力上，搭載雙乙太網路口、M02 WiFi擴充模組及完整的序列埠連接(RS232 2W/4W, RS485 2W/4W、SIEMENS MPI、CAN Bus)，加上完整的進階軟體功能，讓cMT3108XH在各樣的應用中，都能游刃有餘。
- 簡化IT/OT系統整合
支援SQL資料庫連接、OPC UA伺服器、MQTT雲端通訊協議。 - 提供多元應用情境
支援影像功能(網路/USB攝影機、媒體播放器)、PLC網頁瀏覽器、JavaScript撰寫、CODESYS。 - 實現智慧遠端監控
WebView網頁監控、cMT Viewer app監控、Weincloud遠端監控等完善的監控工具。
在智慧製造與工業 4.0 的浪潮下，傳統生產自動化大量走上轉型之路。市場上對高階人機介面的需求攀升，cMT3108XH 兼具硬體設計上的突破與高階軟體技術整合，將是傳統自動化轉型的神兵利器。
| 螢幕解析度 | 10.1” WVA 1280 x 800 | ||
| 觸控螢幕 | 電阻式 | ||
| 處理器 | Quad-core RISC | ||
| Flash/RAM | 4GB/1GB | ||
| USB | USB 2.0 x 1 (Host) | ||
| 乙太網路口 | 10/100/1000 Base-T x 1 10/100 Base-T x 1 | ||
| WiFi | M02 WiFi擴充模組(選購) | ||
| 序列埠 | Con.A:COM2 RS-485 2W/4W,COM3 RS485 2W Con.B:COM1 RS-232 4W,COM3 RS-232 2W* 支援MPI,CAN Bus | ||
| 聲音輸出 | 內建單聲道喇叭 | ||
| 外型尺寸 | 266 x 196 x 40 mm | ||
| 開孔尺寸 | 255 x 185 mm | ||
| 電源隔離 | 有 | ||
| 主機板塗層 | 有 | ||
| 外殼 | 工業塑膠 | ||
| 輸入電源 | 24±20% VDC | ||
| 重量 | 1.1kg | ||
| 軟體支援 | EasyBuilder Pro | V6.07.01或更新版本 | |
| Weincloud | Dashboard | 選購 | |
| EasyAccess 2.0 | 選購 | ||
| CODESYS | 選購 | ||
詳細規格
| 顯示 | 顯示器 | 10.1” 寬視角 (WVA) |
| 解析度 | 1280 x 800 | |
| 亮度 (cd/m2) | 500 | |
| 對比度 | 800:1 | |
| 背光類型 | LED | |
| 背光壽命 | >50,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.1695 (H) x 0.1695 (V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | 四核心RISC中央處理器 | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| USB Client | N/A | |
| 乙太網路 | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 | |
| WiFi | M02 WiFi擴充模組 (選購) | |
| 序列埠 | Con.A:COM2 RS-485 2W/4W,COM3 RS-485 2W,CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W* | |
| RS-485內建電源隔離 | N/A | |
| CAN Bus | Yes | |
| 聲音輸出 | 內建單聲道喇叭 | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 700mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 266 x 196 x 40 mm | |
| 開孔尺寸 | 255 x 185 mm | |
| 重量 | 約1.1 kg | |

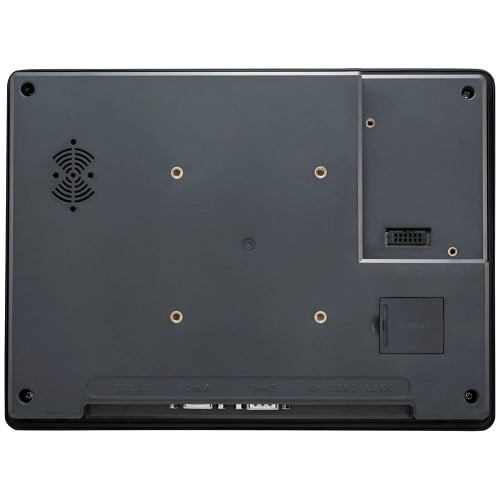

| 安裝方式 | 面板安裝，VESA壁掛架75 x 75 mm | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| ATEX | ATEX Zone 2/22 Category 3 G/D | |
| UL | cULus Listed | |
| 軟體 | EasyBuilder Pro | V6.07.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |

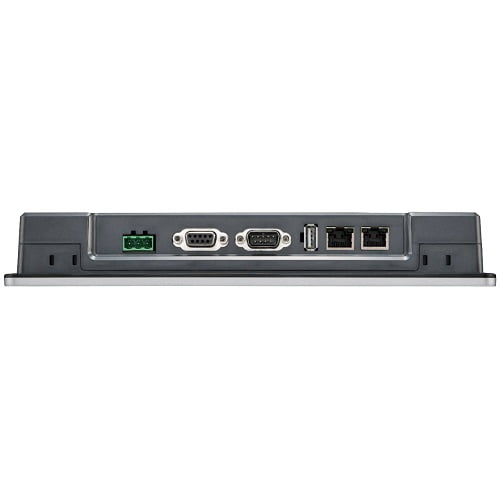

腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
