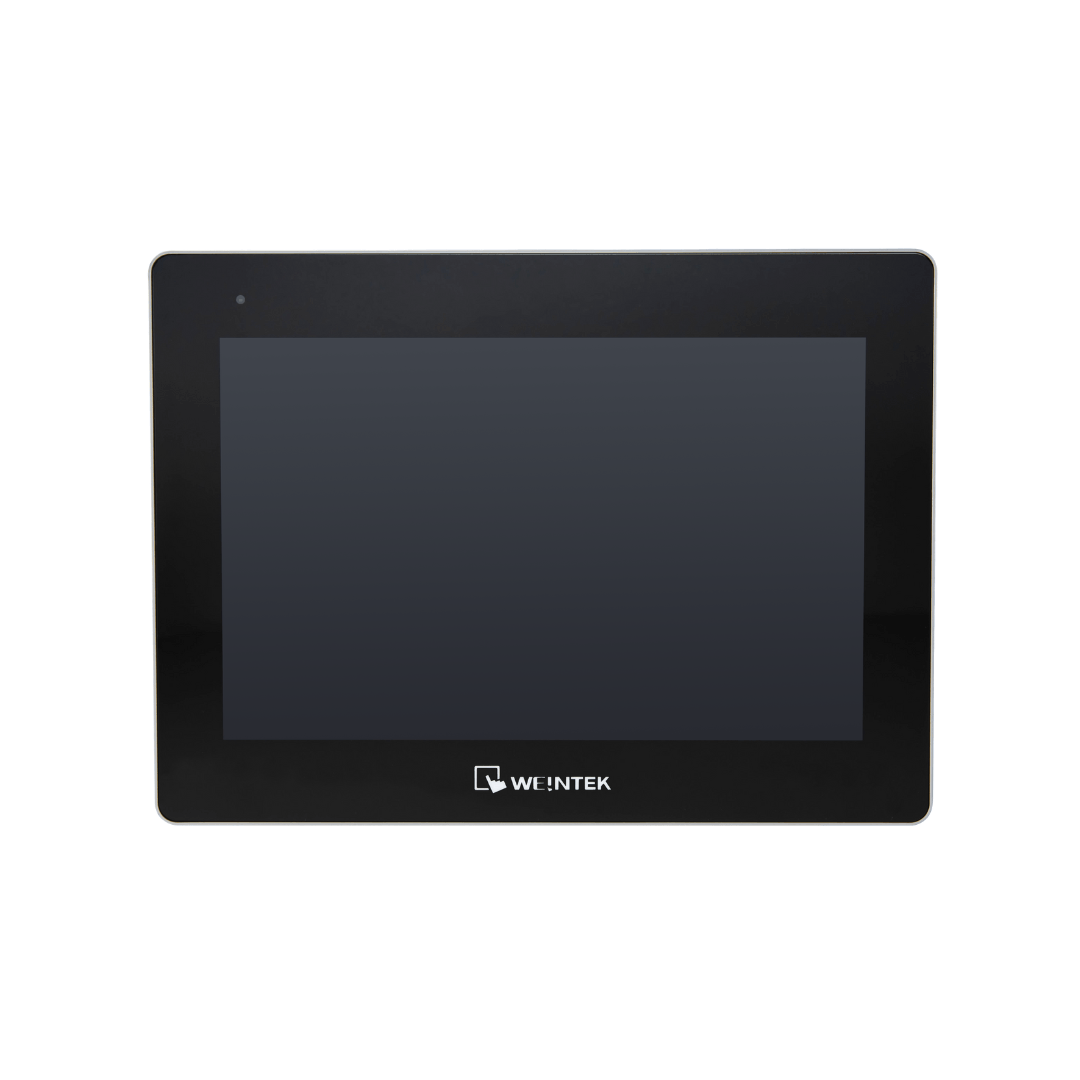

威綸 cMT3108XP (iV) | 10.1吋 內建 cMT Viewer 人機介面
- 10.1″ 1280 x 800寬視角LCD
- 強化玻璃電容式觸控面板
- 內建4 GB儲存記憶體及萬年曆
- NEMA4 / IP66面板防護等級
- 可搭配M02 WiFi擴充模組，支援無線傳輸功能
- 產地:台灣
品牌： 威綸 Weintek
描述
威綸 cMT3108XP (iV) 10.1″ 內建 cMT Viewer 人機介面
在一般監控情境下，VNC Viewer 提供遠端監控單台人機介面。然而，隨著應用場域的複雜度提高，現場單一人員需同時監控多台人機介面或多人協作的需求增加，VNC Viewer 已不敷使用。
因應實際需求，威綸科技推出內建 cMT Viewer 的高解析度電容式人機介面 — 10 吋 cMT3108XP (iV) ，不僅能操控分散各區域的 cMT X與 cMT-SVR(X) 系列人機介面，更支援多位使用者能獨立操作同一人機介面之不同頁面，實現對人機介面一對多、多對一的靈活管理，是人機介面集中監控首選方案。
人機介面集中管理，網內監控必備利器
cMT Viewer 是威綸科技獨家研發的人機介面監控應用程式，協助系統集中管理值勤中的人機介面。cMT3108XP (iV) 整合了 cMT Viewer 的強大功能，可監控多達 6 台 cMT X或 cMT-SVR (X) 系列人機介面，即時掌握現場設備運行狀態。
在安全性方面，cMT3108XP (iV) 與人機介面間的通訊數據透過 TLS 加密傳輸，確保資料在傳輸過程中不外洩；同時，控制權機制能鎖定畫面中特定按鈕，有效防範未經授權的誤觸，提升整體操作安全性。
穩定耐用機身，工業應用首選
cMT X (iV) 系列人機介面擁有卓越的四核心 RISC 中央處理器，結合 4GB Flash 和 1GB RAM，展現強大運算效能，輕鬆駕馭多工任務。外觀上，搭載高靈敏電容式觸控螢幕與寬視角 LCD面板，支援多點觸控，操作體驗直覺，畫面呈現細膩質感。連接介面包括 USB 2.0 與雙乙太網路口，cMT3108XP (iV) 更支援 M02 WiFi 配件擴充，滿足無線應用需求。堅固耐用的機身通過 NEMA4 認證，前面板達到 IP66 防塵防水等級，輕鬆應對工業環境的嚴苛挑戰，是工廠自動化的理想選擇。
詳細規格
| 顯示 | 顯示器 | 10.1” 寬視角 (WVA) |
| 解析度 | 1280 x 800 | |
| 亮度 (cd/m2) | 425 | |
| 對比度 | 800:1 | |
| 背光類型 | LED | |
| 背光壽命 | >50,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.1695 (H) x 0.1695 (V) | |
| 觸控面板 | 類型 | Tempered Glass, Capacitive Type |
| 硬度 | 7H | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| CAN Bus | N/A | |
| 乙太網路 |
LAN 1: 10/100/1000 Base-T x 1 |
|
| WiFi | M02 WiFfi Expansion Module (Optional) | |
| 序列埠 | N/A | |
| RS-485內建電源隔離 | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 700mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 266 x 196 x 42.7 mm | |
| 開孔尺寸 | 255 x 185 mm | |
| 重量 | 約1.1 kg | |
| 安裝方式 | Panel mount, VESA mount 75 x 75 mm | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | cULus Listed | |
| ATEX | ATEX Zone 2/22 Category 3 G/D | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1
[RS232]4W |
COM3
[RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2
[RS485] 2W |
COM2
[RS485] 4W |
COM3
[RS485] 2W |
CAN
Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||

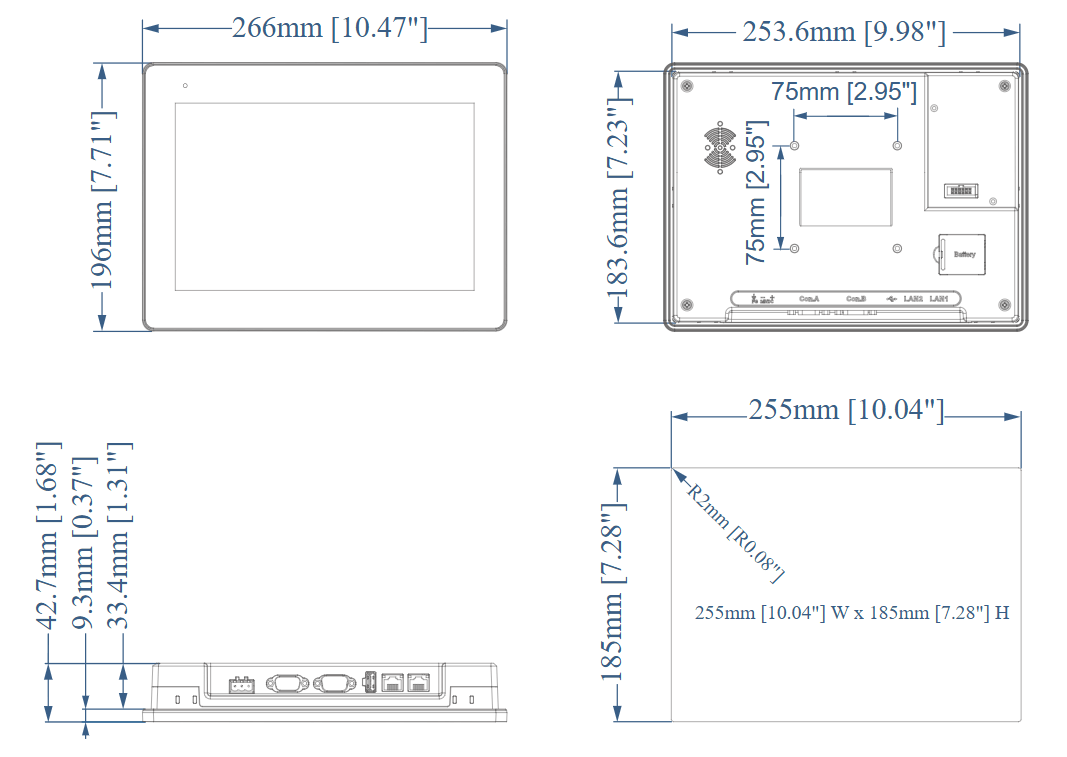

外型尺寸
