威綸 cMT3106XM｜10.1 吋 手持式人機介面
- 10.1″ 1280 x 600寬視角
- 4GB Flash 與 1GB RAM
- 可攜式設計
- 人體工學握把
- IP65 面板防護等級
- 產地:台灣
分類: 威綸 WEINTEK人機介面, cMT X系列, 手持式
品牌： 威綸 Weintek描述

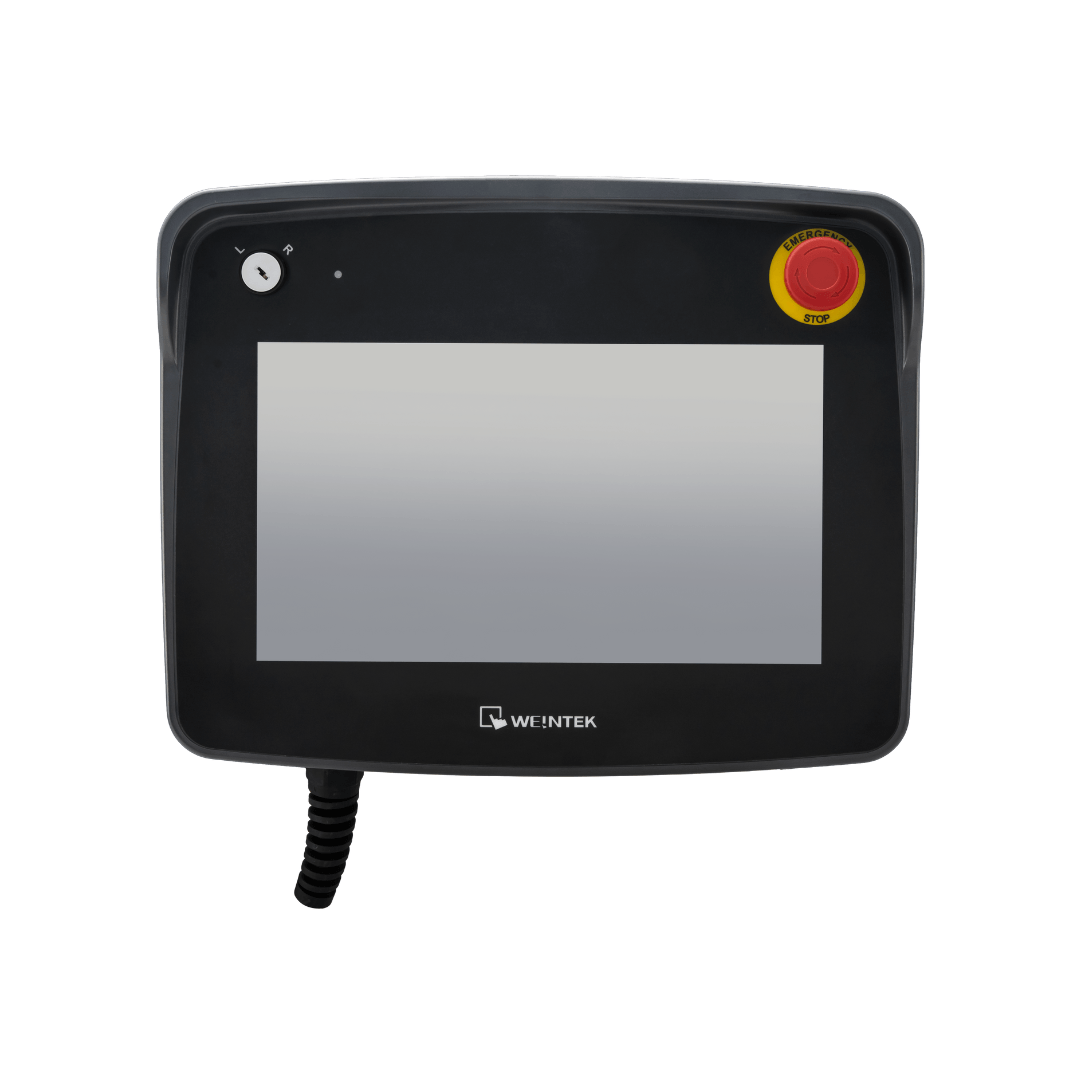

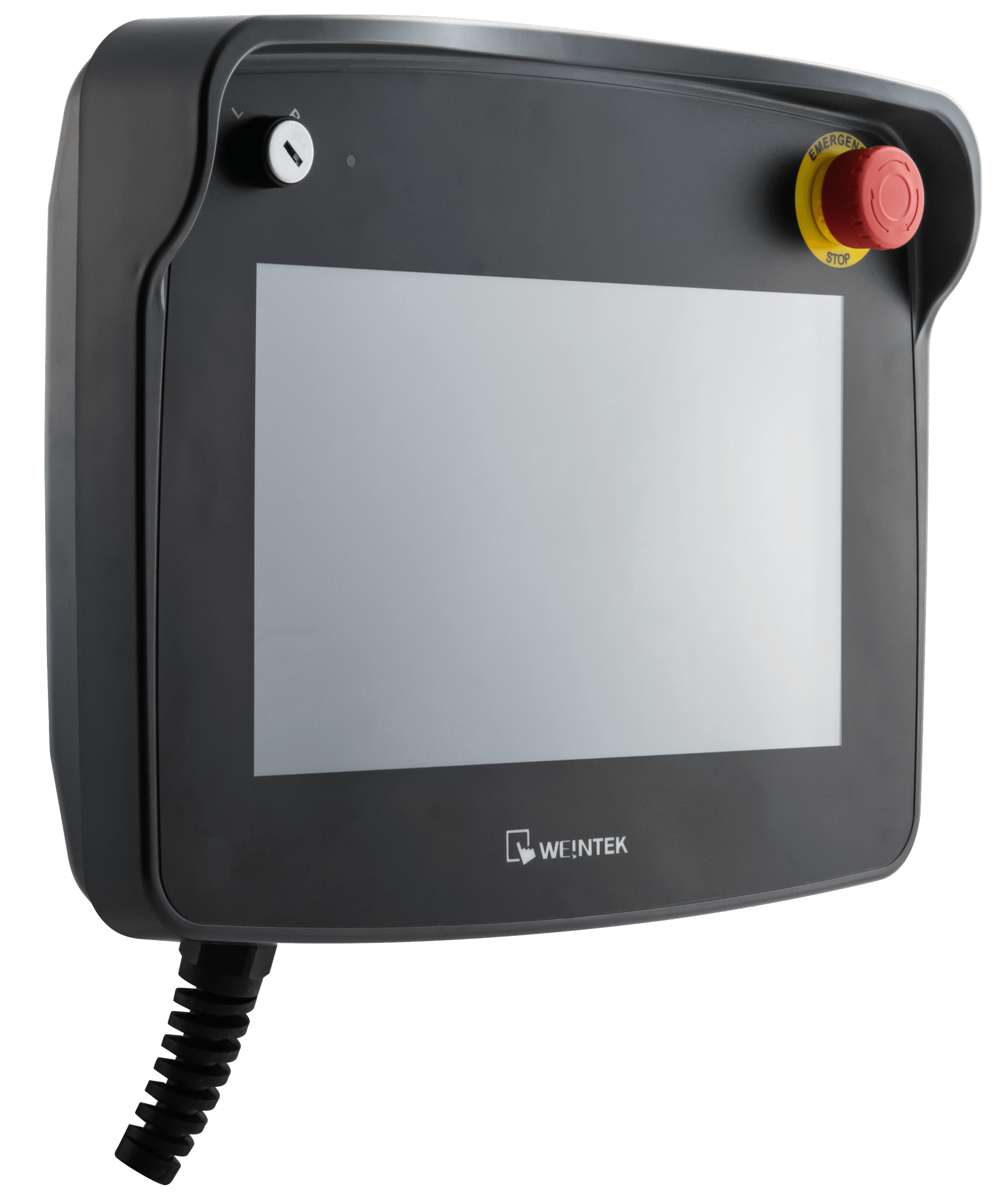

威綸 cMT3106XM｜10.1 吋 手持式人機介面
手持式人機，重塑現場效率

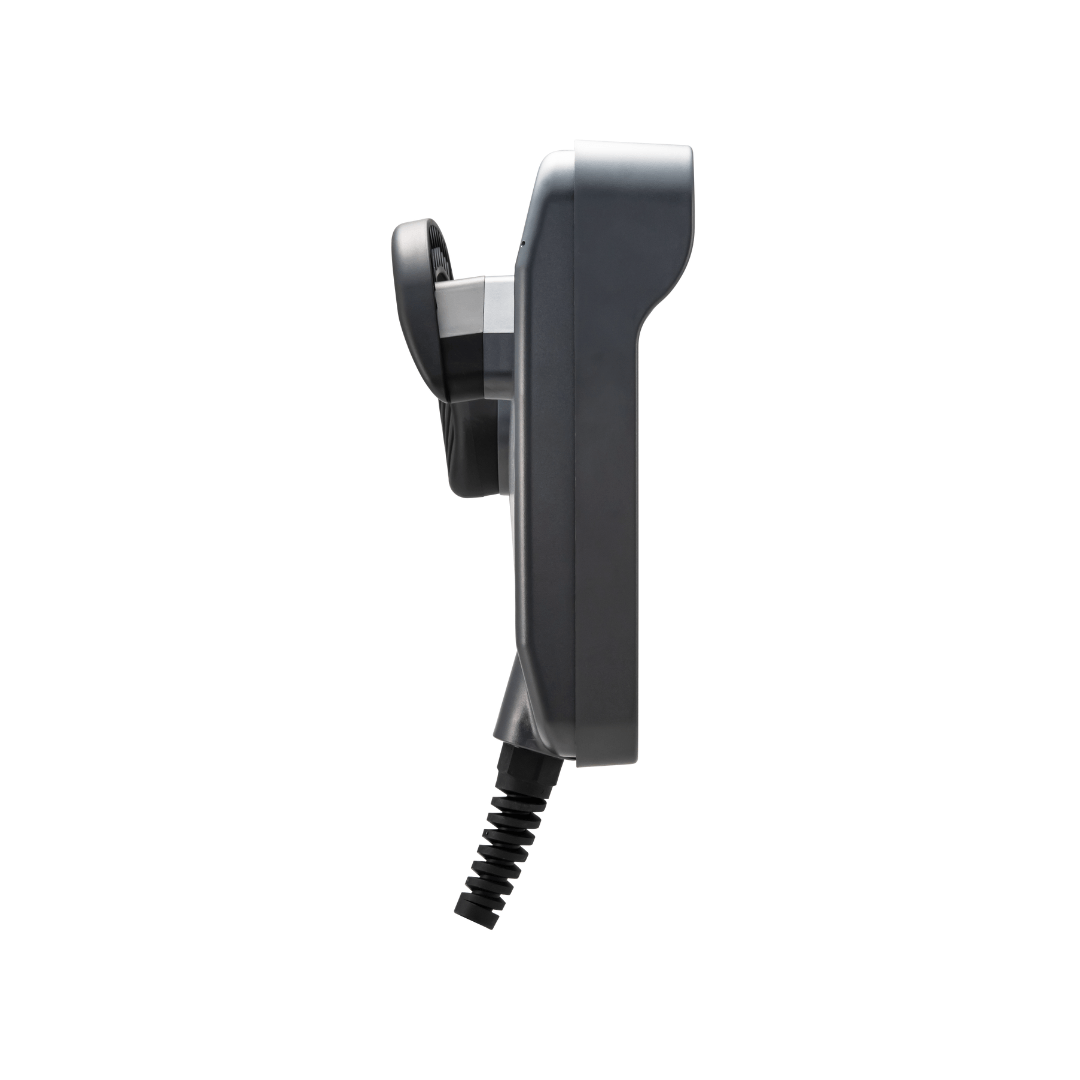

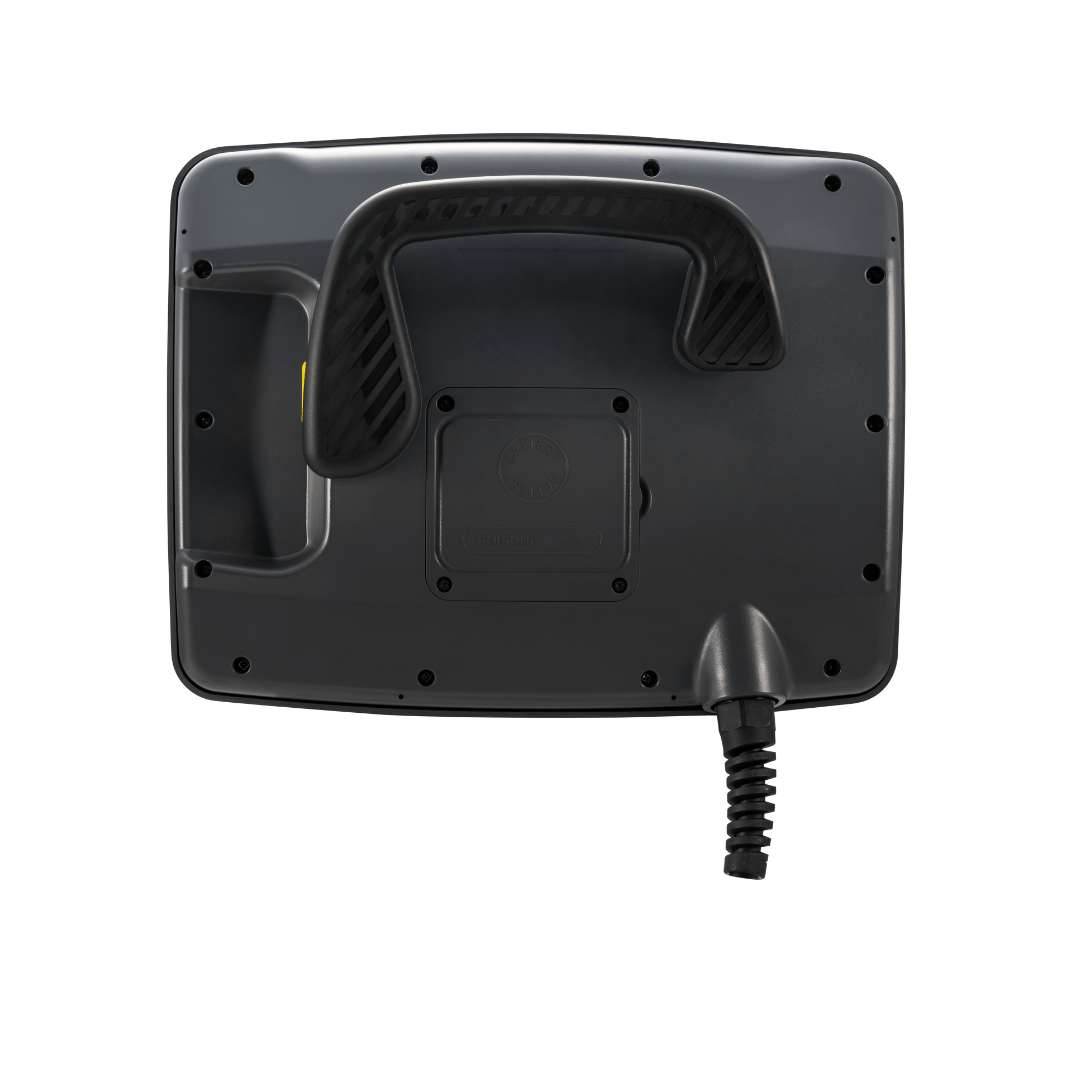

cMT3106XM 實現人機邊走邊控自由，在纜線範圍內（6、10、20*1公尺），貼近設備觀察，立即調校控制指令，適合應用於大型廠房、產線設備複雜或較險峻的工廠環境，提升跨站點操作效率。背面設計人體工學握把，長時間持握不易疲勞。
三重安全機制，強化操作安全

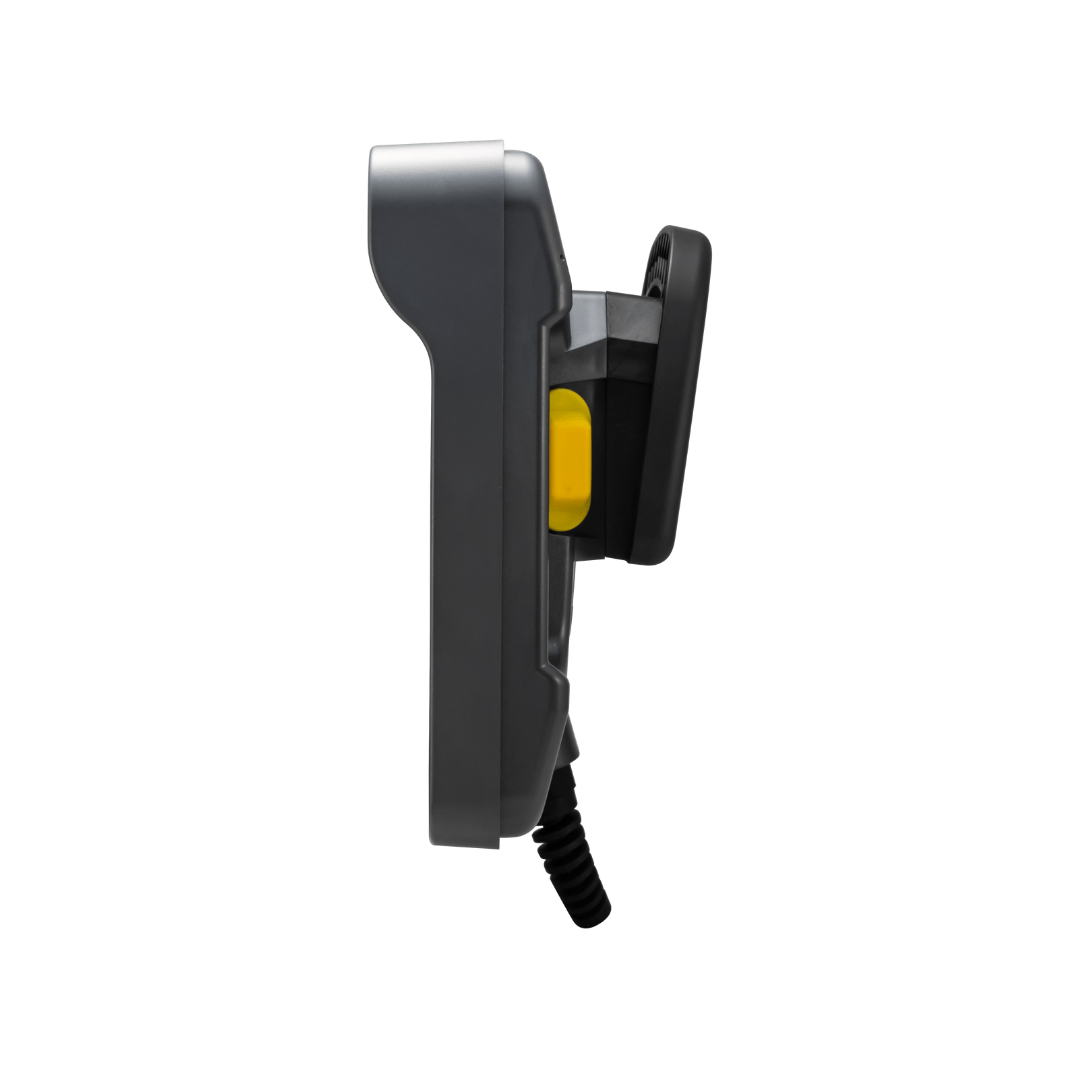

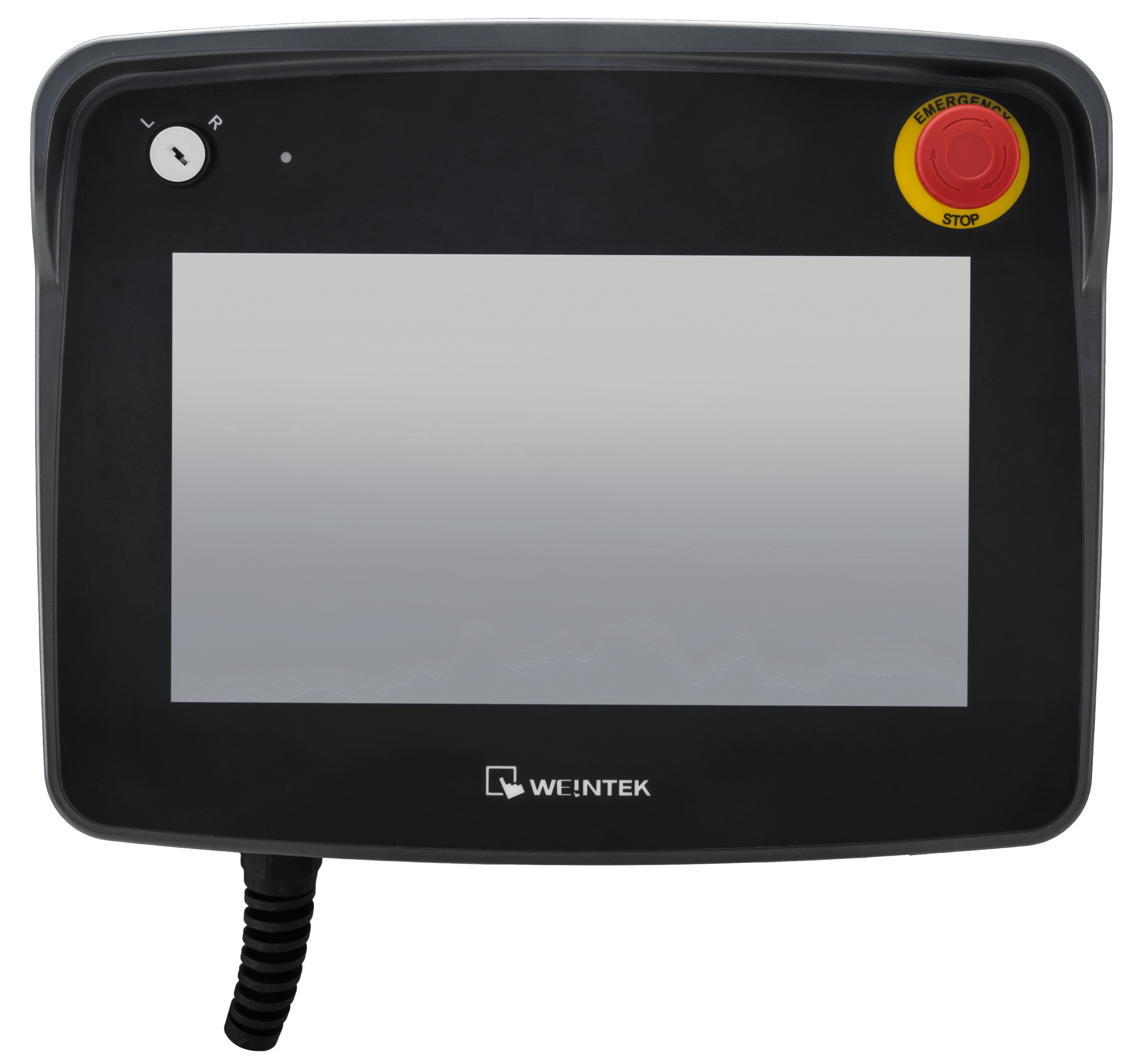

手持式人機外觀設置三處開關。鑰匙開關可應用於授權，加強管理使用權限；急停開關為機台異常時的手動保護機制，可立即中斷運作；三位使能開關可防止人機誤觸造成誤動作。
連接盒彈性安裝，適用各場域
為滿足場域安裝需求，cMT3106XM 可搭配兩款連接盒選擇使用：
- cMT-XMBS 標準型連接盒適合安裝於機箱外或牆面上，接線清楚、維修便利。
- cMT-XMBC 緊湊型連接盒可將線材隱藏，將所有腳位接點佈置在控制櫃內部，外觀簡潔俐落。
兩款連接盒皆符合 IP66 防護等級，保護重要線路不受灰塵、水氣侵入。
為貼合現場操作流程，連接盒皆可搭配 cMT-XM-ESP 急停堵頭使用。當手持式人機自連接盒卸除後，插入急停堵頭即可維持安全迴路閉合，確保設備正常運行，作業流程持續不中斷。
旗艦型規格，效能、顯示、防護一次到位
延續進階型人機的強大效能，cMT3106XM搭載四核心處理器、4GB Flash 與 1GB RAM，擁有出色的資料處理能力。 10.1 吋寬視角（WVA）螢幕提供清晰的操作介面，數據判讀更輕鬆。整機具備 IP65 防護等級，能有效抵禦粉塵與潑水，適用於嚴苛的工業環境。
詳細規格
| 顯示 | 顯示器 | 10.1” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 350 | |
| 對比度 | 1000:1 | |
| 背光類型 | LED | |
| 背光壽命 | >50,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.2175 (H) x 0.2088 (V) | |
| 觸控面板 | 類型 | 4-wire Resistive Type |
| 觸控精確度 | Active Area Length(X)±2%, Width(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | SD/SDHC |
| USB Host | USB 2.0 x 1 | |
| 乙太網路 |
10/100 Base-T x 1 |
|
| WiFi | N/A | |
| 序列埠 | COM2 RS-485 2W/4W | |
| RS-485內建電源隔離 | N/A | |
| CAN Bus | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 480mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 302.7 x 240 x 116.8 mm | |
| 抗摔高度 | 1.2 m | |
| 重量 | 約1.6 kg | |
| 安裝方式 | Wall Mounting Bracket | |
| 操作環境 | 防護等級 | IP65 |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 50°C (32° ~ 122°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | N/A | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1
[RS232]4W |
COM3
[RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2
[RS485] 2W |
COM2
[RS485] 4W |
COM3
[RS485] 2W |
CAN
Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||

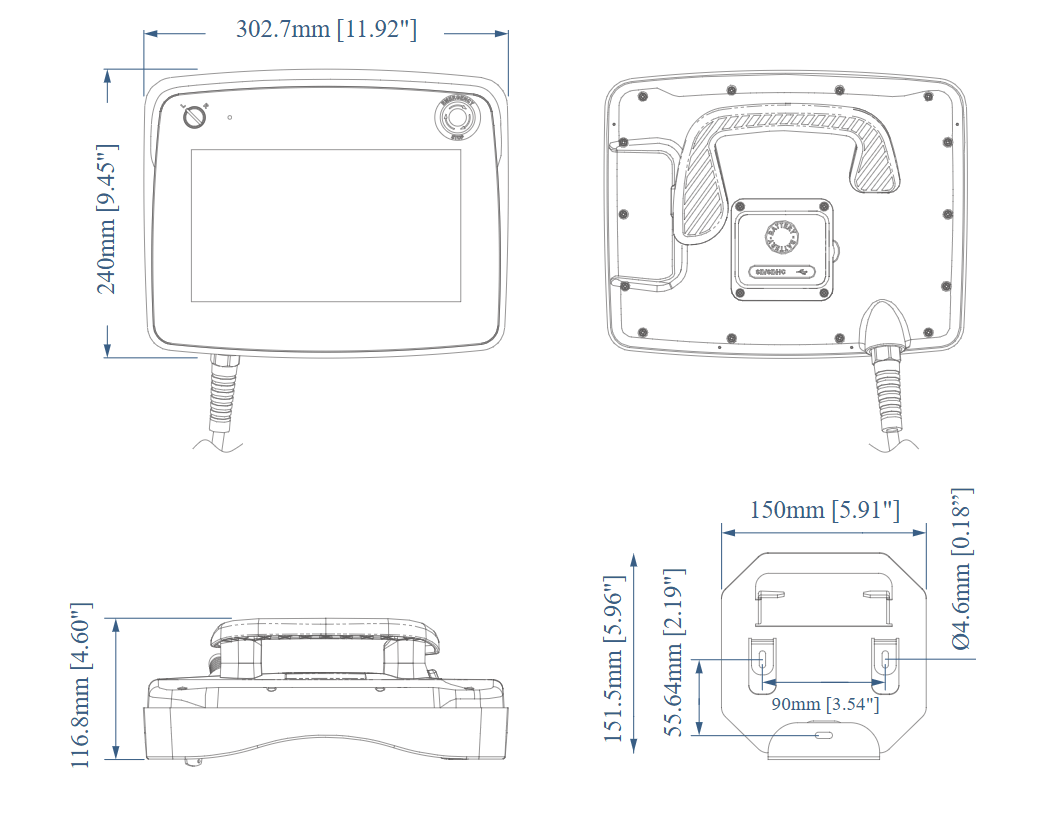

外型尺寸
