威綸 cMT2078X 7 吋 HMI 人機介面｜cMT X 標準型

螢幕防護：7 吋 400 cd/m² TFT LCD (800×480)｜NEMA4 / IP66 防護面板
核心效能：四核心 RISC CPU｜4GB Flash + 1GB RAM｜無風扇冷卻系統
網路通訊：雙 Ethernet 網路埠｜支援 RS-232 / RS-485 多種序列通訊配置
控制整合：COM1 / COM2 / COM3 多組序列通訊｜支援 PLC 與工業設備整合
軟體支援：EasyBuilder Pro｜Weincloud / EasyAccess 2.0 / Dashboard（選購）｜CODESYS（選購）

品牌：威綸 Weintek

描述
詳細規格
檔案下載
AI Review Summary

描述

cMT2078X 7 吋 HMI 是威綸科技 cMT X 標準型系列的 7 吋人機介面，採用 800 × 480 TFT LCD、四核心 RISC 中央處理器、4GB Flash 與 1GB RAM。

cMT2078X 提供雙 Ethernet、USB Host，以及 RS-232 / RS-485 序列通訊介面，適合 PLC、機台控制與一般自動化設備使用。

如果您正在確認 cMT2078X 的規格、開孔尺寸、Ethernet、RS-232、RS-485 或 EasyBuilder Pro 軟體需求，以下內容可快速查找。

cMT2078X 7 吋 HMI 主要特色

7 吋 TFT LCD，解析度 800 × 480。
四核心 RISC CPU，4GB Flash、1GB RAM。
雙 Ethernet，LAN 1 / LAN 2 皆為 10/100 Base-T。
支援 RS-232 / RS-485 多種序列通訊配置。
USB 2.0 Host × 1。
NEMA4 / IP66 面板防護。
內建電源隔離與 PCB 塗層。
無風扇冷卻系統。

cMT2078X 顯示器與觸控規格

cMT2078X 採用 7 吋 TFT LCD，解析度 800 × 480，亮度 400 cd/m²、對比度 800:1，色彩 16.7M。

可視角為 80/60/80/80，採用四線電阻式觸控面板，適合工業設備現場操作。

項目	規格
螢幕尺寸	7 吋 TFT LCD
解析度	800 × 480
亮度	400 cd/m²
對比度	800:1
色彩	16.7M
觸控面板	四線電阻式

cMT2078X HMI 處理器與記憶體

cMT2078X 搭載 四核心 RISC 中央處理器，配置 4GB Flash 與 1GB RAM，並採用無風扇冷卻系統。

項目	規格
CPU	四核心 RISC 中央處理器
Flash	4GB
RAM	1GB
冷卻方式	無風扇冷卻系統
萬年曆	內建

cMT2078X HMI Ethernet 與 PLC 通訊

cMT2078X 提供兩組 Ethernet，LAN 1 與 LAN 2 皆為 10/100 Base-T，可用於 HMI、PLC 與其他工業設備通訊。

介面	規格
LAN 1	10/100 Base-T × 1
LAN 2	10/100 Base-T × 1

cMT2078X HMI RS-232 / RS-485 通訊

cMT2078X 的序列通訊依 Con.A 與 Con.B 提供不同配置，選型與配線時需要依實際 PLC 或控制器的通訊方式確認。

連接介面	通訊配置
Con.A	COM2：RS-485 2W/4W；COM3：RS-485 2W
Con.B	COM1：RS-232 4W；COM3：RS-232 2W

注意：當 COM3 選擇 RS-232 時，COM1 的 RS-232 僅能使用 Tx 與 Rx，不支援 RTS/CTS。

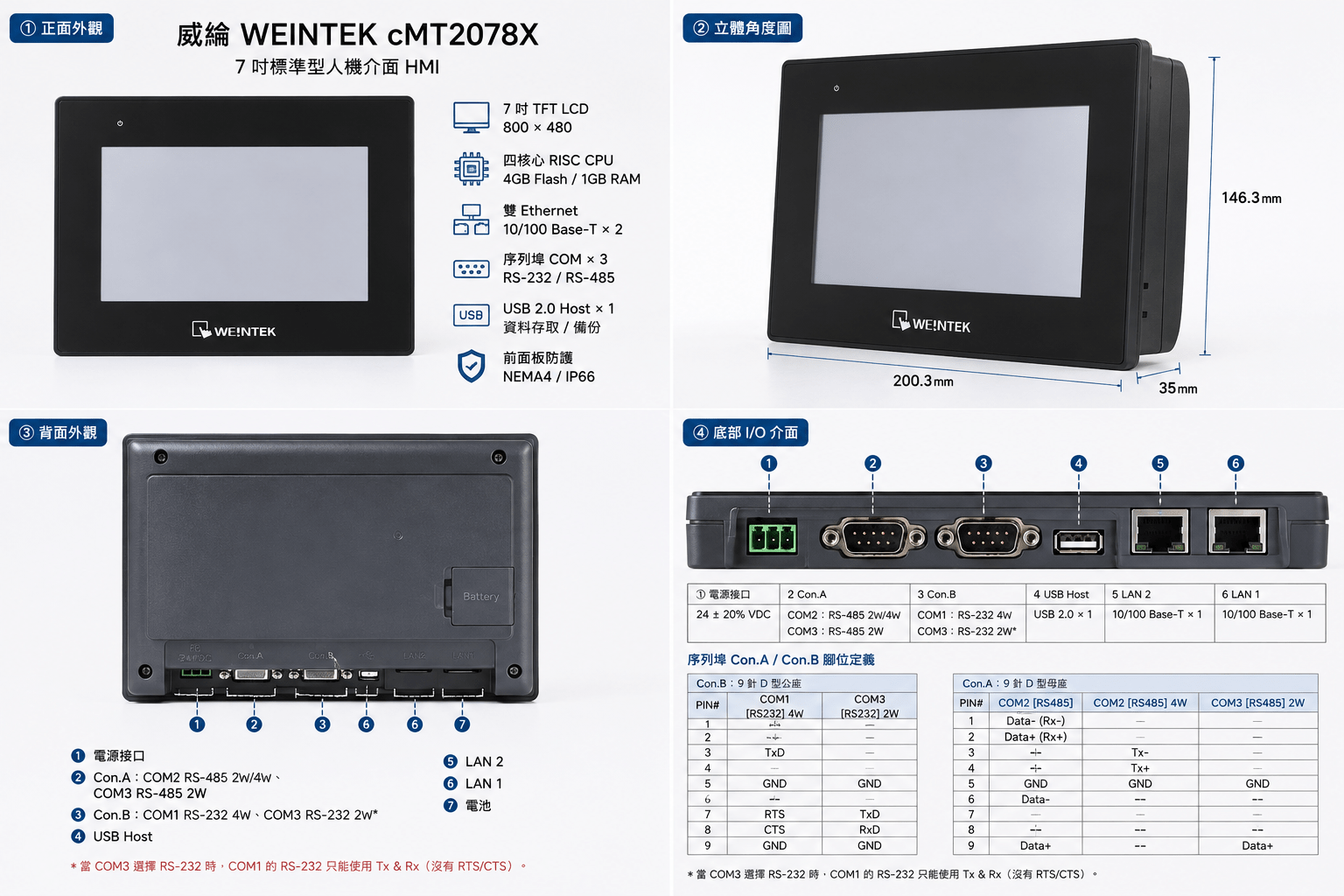

cMT2078X 7 吋 HMI 產品規格與介面總覽

以下四視圖規格圖可快速確認 cMT2078X 的產品外觀、尺寸、主要硬體規格與介面配置。

cMT2078X HMI 尺寸與開孔

cMT2078X 外形尺寸為 200.3 × 146.3 × 35 mm，面板開孔尺寸為 192 × 138 mm，採面板安裝。

機構規格	數值
外形尺寸	200.3 × 146.3 × 35 mm
開孔尺寸	192 × 138 mm
重量	約 0.6 kg
安裝方式	面板安裝

cMT2078X HMI 環境與防護

規格	cMT2078X
前面板防護	UL Type 4X / NEMA4 / IP66
PCB 塗層	Yes
操作溫度	0° ~ 55°C
儲存溫度	-20° ~ 60°C
相對環境濕度	10% ~ 90%（非冷凝）

cMT2078X HMI 完整規格

規格項目	cMT2078X
產品系列	cMT X 標準型
顯示器	7 吋 TFT LCD
解析度	800 × 480
亮度	400 cd/m²
對比度	800:1
觸控面板	四線電阻式
CPU	四核心 RISC 中央處理器
Flash	4GB
RAM	1GB
USB Host	USB 2.0 × 1
LAN 1	10/100 Base-T × 1
LAN 2	10/100 Base-T × 1
Con.A	COM2 RS-485 2W/4W、COM3 RS-485 2W
Con.B	COM1 RS-232 4W、COM3 RS-232 2W
萬年曆	內建
輸入電源	24 ± 20% VDC
電源隔離	內建
消耗電流	820 mA @ 24 VDC
外形尺寸	200.3 × 146.3 × 35 mm
開孔尺寸	192 × 138 mm
重量	約 0.6 kg
前面板防護	UL Type 4X / NEMA4 / IP66
操作溫度	0° ~ 55°C
儲存溫度	-20° ~ 60°C
相對濕度	10% ~ 90%（非冷凝）
PCB 塗層	Yes
認證	CE / cULus Listed

cMT2078X HMI 實際自動化設備應用

cMT2078X 適合設備控制、機台操作、PLC 監控及現場資料顯示，7 吋畫面能提供比小尺寸 HMI 更完整的操作區域。

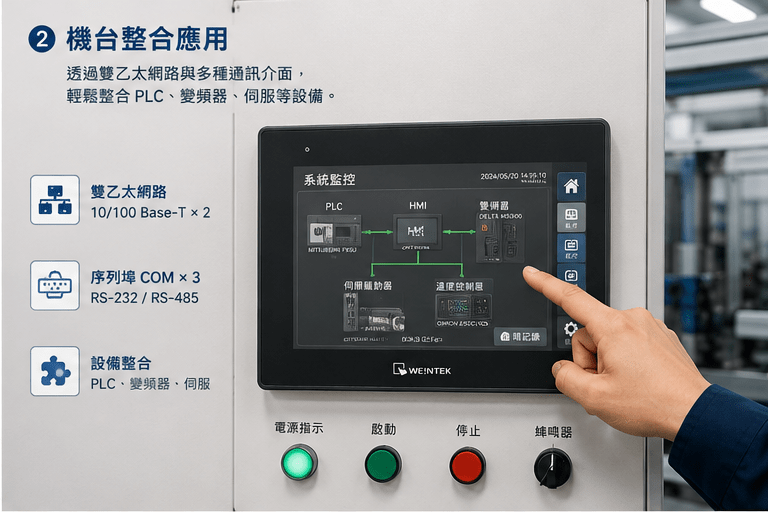

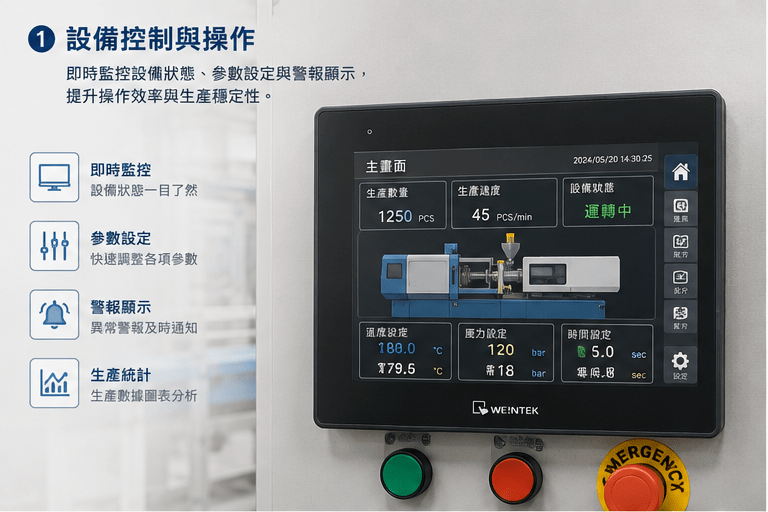

cMT2078X HMI PLC 與機台整合

透過 Ethernet、RS-232 與 RS-485，可依 PLC 或控制器的通訊方式進行設備整合。

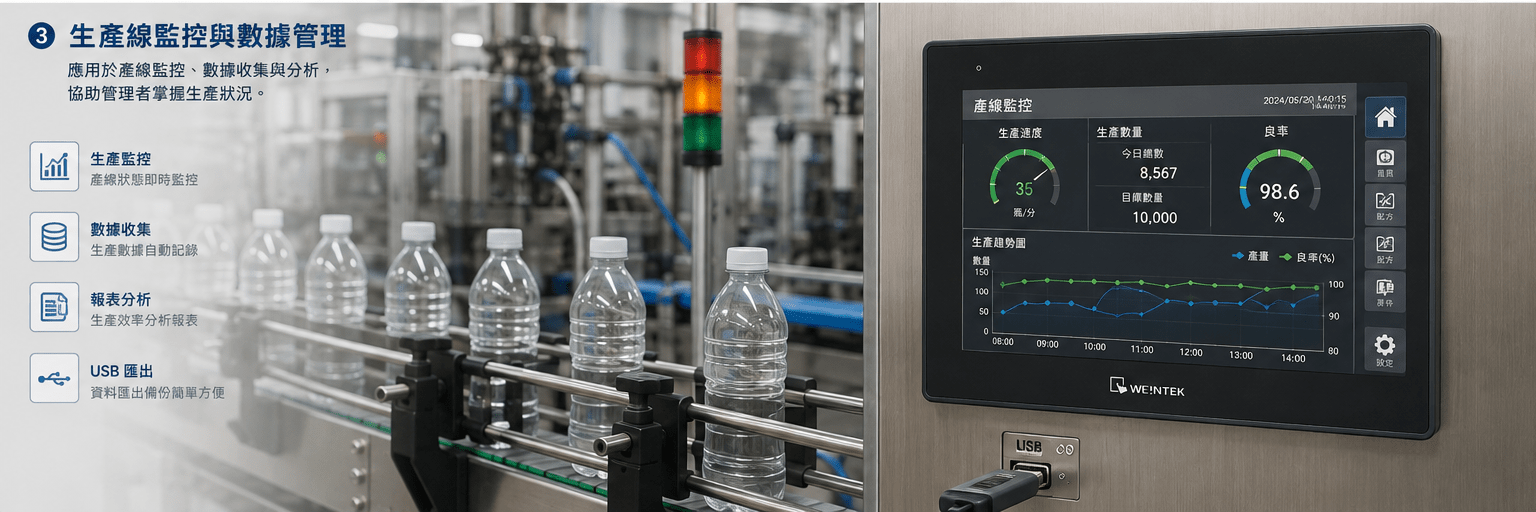

cMT2078X 生產線監控與資料顯示

cMT2078X 可用於顯示設備狀態、操作資訊與生產資料，作為生產線現場的人機操作介面。

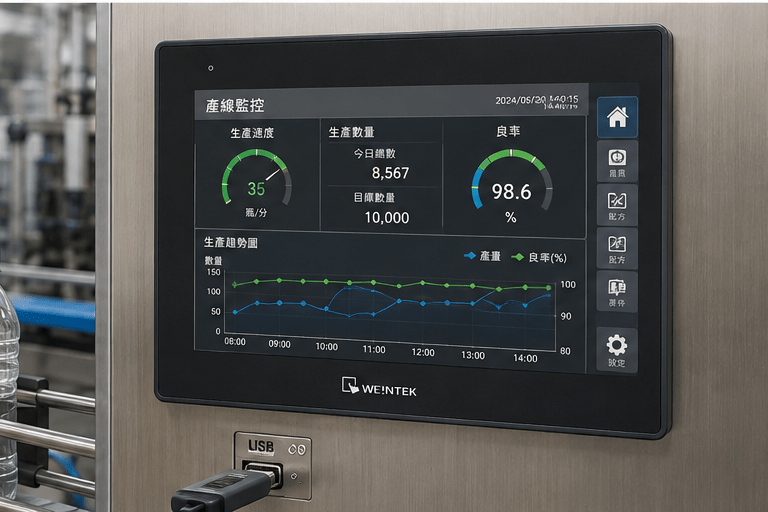

cMT2078X HMI 生產線現場應用

在生產設備現場，cMT2078X 可作為操作與監控介面，協助人員掌握設備運轉狀態與相關資訊。

cMT2078X 與其他 cMT X 標準型怎麼選？

如果已確定使用 cMT X 標準型，可依螢幕尺寸、安裝空間與設備操作需求選擇適合的型號。

型號	螢幕尺寸	選型方向
cMT2058XH	4.3 吋	小型設備、有限安裝空間
cMT2078X	7 吋	一般自動化設備
cMT2108X2	10.1 吋	需要較大操作畫面

cMT2078X 7 吋 HMI 使用什麼軟體？

cMT2078X 使用 EasyBuilder Pro 進行 HMI 專案設計、畫面編輯、PLC 通訊設定與專案下載。

EasyBuilder Pro 最低版本為 V6.05.02。若使用 MPI 功能，最低版本為 V6.07.02；cMT2078X V2 的最低版本為 V6.09.02。

Weincloud、EasyAccess 2.0、Dashboard 與 CODESYS 為選購功能。

威綸 EasyBuilder Pro 軟體

cMT2078X HMI 常見問題 FAQ

Q1：cMT2078X 是幾吋 HMI？

cMT2078X 是 7 吋 HMI，解析度為 800 × 480，採用四線電阻式觸控面板。

Q2：cMT2078X 的開孔尺寸是多少？

開孔尺寸為 192 × 138 mm。 外形尺寸為 200.3 × 146.3 × 35 mm。

Q3：cMT2078X 有幾個 Ethernet？

提供 2 組 Ethernet，LAN 1 與 LAN 2 皆為 10/100 Base-T。

Q4：cMT2078X 支援 RS-485 嗎？

支援。Con.A 提供 COM2 RS-485 2W/4W 與 COM3 RS-485 2W。

Q5：cMT2078X 支援 RS-232 嗎？

支援。Con.B 提供 COM1 RS-232 4W 與 COM3 RS-232 2W。

Q6：cMT2078X 可以連接 PLC 嗎？

可以，可依 PLC 品牌、型號與通訊協定使用 Ethernet、RS-232 或 RS-485 進行整合。

Q7：cMT2078X 使用什麼軟體？

使用 EasyBuilder Pro 進行 HMI 專案設計、通訊設定與專案下載。

Q8：cMT2078X 可以作為舊 HMI 替代機嗎？

需要確認原 HMI 型號、面板開孔、通訊介面與既有工程檔案，再進行替換評估。

cMT2078X 7 吋 HMI 選購與技術支援

如果您已確認需要 cMT2078X 7 吋 HMI，可以洽詢產品價格、庫存與交期。

若您正在進行新設備設計、舊 HMI 替換或 PLC 通訊整合，也可以提供原 HMI 型號、設備照片、面板開孔尺寸或 PLC 型號，由我們協助確認適合的 Weintek HMI。

查看威綸 cMT X 標準型 HMI

詳細規格

顯示	顯示器	7” TFT
	解析度	800 x 480
	亮度 (cd/m²)	400
	對比度	800:1
	背光類型	LED
	背光壽命	>30,000小時
	色彩	16.7M
	LCD可視角 (T/B/L/R)	80/60/80/80
	點距 (mm)	0.1926(H) x 0.179(V)
觸控面板	類型	四線電阻式
觸控面板	觸控精確度	動作區長度(X)±2%, 寬度(Y)±2%
記憶體	快閃記憶體 (Flash)	4 GB
記憶體	動態記憶體 (RAM)	1 GB
處理器		四核心RISC中央處理器
輸出入介面	SD卡	N/A
	USB Host	USB 2.0 x 1
	USB Client	N/A
	乙太網路	LAN 1: 10/100 Base-T x 1 LAN 2: 10/100 Base-T x 1
	序列埠	Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W*
	RS-485內建電源隔離	N/A
	CAN Bus	N/A
	HDMI	N/A
	聲音輸出	N/A
萬年曆		內建
電源	輸入電源	24±20%VDC
	電源隔離	內建
	消耗電流	820mA@24VDC
	耐電壓	500VAC (1分鐘)
	絕緣阻抗	超過 50MW at 500VDC
規格	PCB 塗層	Yes
	外殼材質	工業塑膠
	外形尺寸 WxHxD	200.3 x 146.3 x 35.0 mm
	開孔尺寸	192 x 138 mm
	重量	約0.6 kg
	安裝方式	面板安裝
操作環境	防護等級	UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel
	儲存環境溫度	-20° ~ 60°C (-4° ~ 140°F)
	操作環境溫度	0° ~ 55°C (32° ~ 131°F)
	相對環境濕度	10% ~ 90% (非冷凝)
	抗震動	10 to 25Hz (X, Y, Z 軸向 2G 30分鐘)
認證	CE	CE marked
認證	UL	cULus Listed
軟體	EasyBuilder Pro	V6.05.02或更新版本*
	Weincloud	EasyAccess 2.0 (選購), Dashboard (選購)
	CODESYS^®	選購
