威綸 cMT2058XH 4.3 吋 HMI 人機介面｜cMT X 標準型

螢幕防護：4.3 吋高亮度（530 cd/m²）WVA 寬視角 LCD (800×480)｜NEMA4 / IP66 防水防塵面板
核心效能：高效能四核心 CPU｜4GB Flash + 1GB RAM 大容量記憶體
網路通訊：獨立雙乙太網路埠｜COM1/COM3 RS-485 2W 支援 MPI 187.5K
雲端監控：完整支援 Weincloud 雲端服務與 EasyAccess 2.0 遠端穿透（選購)
品質保證：台灣製造 (Made in Taiwan)

品牌：威綸 Weintek

描述
詳細規格
檔案下載
AI Review Summary

描述

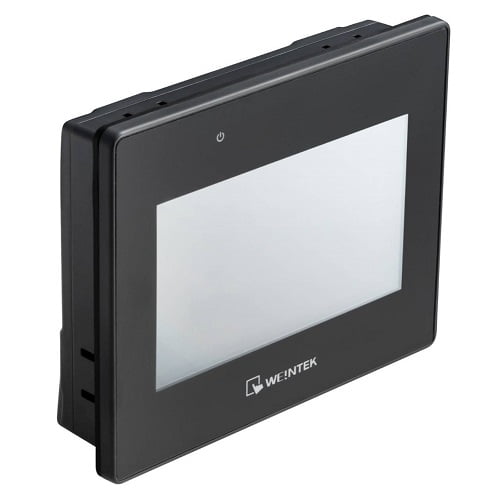

WEINTEK cMT2058XH 4.3吋 HMI 是威綸科技 cMT X 標準型系列的 4.3 吋人機介面。

採用 800 × 480 WVA LCD、四核心 RISC CPU、4GB Flash 與 1GB RAM，適合小型自動化設備與機台控制應用。

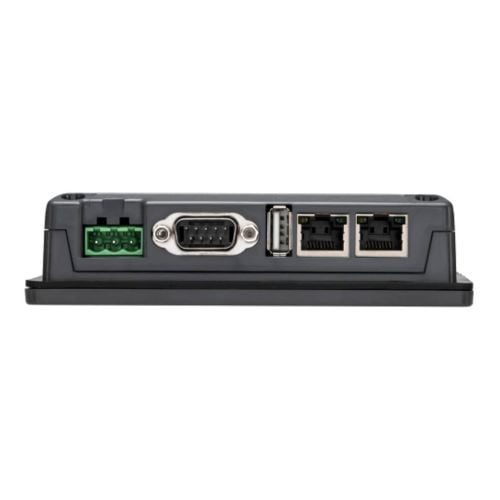

cMT2058XH 提供雙 Ethernet、RS-232、RS-485 與 USB Host 等通訊介面，可依設備需求進行 PLC 與其他工業設備整合。

如果您正在確認 cMT2058XH 的規格、通訊方式、開孔尺寸或既有設備替換需求，以下內容可以快速查找相關資訊。

WEINTEK cMT2058XH 4.3吋 HMI 主要特色

4.3 吋 WVA 寬視角 LCD，解析度 800 × 480。
四核心 RISC CPU，內建 4GB Flash 與 1GB RAM。
雙 Ethernet，LAN 1 支援 10/100/1000 Base-T。
COM1 支援 RS-232 / RS-485 2W / 4W。
COM3 支援 RS-485 2W。
USB 2.0 Host × 1。
前面板具 NEMA4 / IP66 防護。
使用 EasyBuilder Pro 進行 HMI 專案設計與下載。

4.3 吋 WVA 寬視角螢幕

cMT2058XH 採用 4.3 吋 WVA 寬視角 LCD，解析度為 800 × 480。

螢幕亮度為 530 cd/m²，對比度 800:1，可視角為 80/80/80/80。

4.3 吋尺寸適合控制箱、機台面板及小型自動化設備，尤其適合設備安裝空間有限的應用。

顯示規格	cMT2058XH
螢幕尺寸	4.3 吋
面板類型	WVA LCD
解析度	800 × 480
亮度	530 cd/m²
對比度	800:1
觸控	四線電阻式觸控

四核心 RISC CPU 與記憶體

cMT2058XH 搭載 四核心 RISC CPU，配置 4GB Flash 與 1GB RAM。

可依實際設備需求進行 HMI 畫面操作、PLC 通訊、設備狀態監控、參數設定及資料顯示。

cMT2058XH HMI 雙 Ethernet 與工業通訊介面

cMT2058XH 提供兩組 Ethernet 網路介面，可依設備網路架構進行 PLC、控制器及其他工業設備的通訊配置。

LAN 1：10/100/1000 Base-T。

LAN 2：10/100 Base-T。

網路介面	規格
LAN 1	10/100/1000 Base-T × 1
LAN 2	10/100 Base-T × 1

cMT2058XH HMI 的 RS-232 / RS-485 PLC 通訊

cMT2058XH 提供 COM1 與 COM3 序列通訊介面，可依 PLC、控制器或其他設備的通訊方式選擇適合的 RS-232 或 RS-485。

COM1：RS-232 / RS-485 2W / 4W。

COM3：RS-485 2W。

若設備需要連接 PLC 或其他控制器，選型時應確認 PLC 型號、通訊協定及實際使用的實體介面。

通訊埠	支援介面
COM1	RS-232 / RS-485 2W / 4W
COM3	RS-485 2W

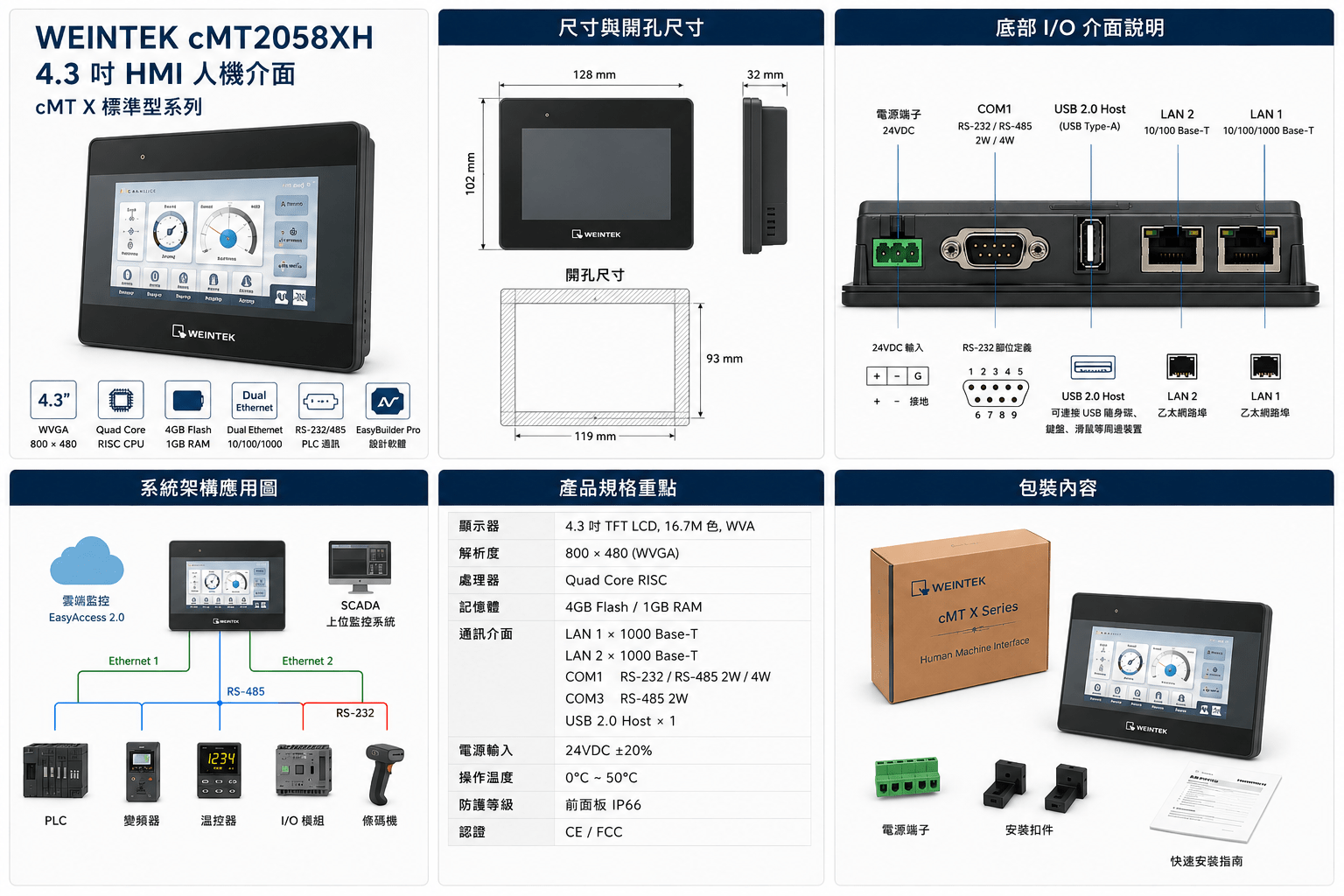

WEINTEK cMT2058XH HMI 產品規格與介面總覽

以下整理 cMT2058XH 的產品外觀、主要硬體規格、尺寸與開孔尺寸、I/O 介面及系統架構，方便工程師快速確認產品配置。

cMT2058XH HMI 外觀尺寸與開孔尺寸

進行 HMI 新機設計或舊機替換時，除了確認螢幕尺寸，也需要確認外觀尺寸與實際面板開孔尺寸。

cMT2058XH 外觀尺寸為 128 × 102 × 32 mm，面板開孔尺寸為 119 × 93 mm。

重量約 0.27 kg，採 Panel Mount 面板安裝方式。

機構規格	尺寸
外觀尺寸	128 × 102 × 32 mm
開孔尺寸	119 × 93 mm
重量	約 0.27 kg
安裝方式	Panel Mount

舊 HMI 替換注意：開孔尺寸相同並不代表可以直接替換，仍需確認安裝空間、通訊介面、電源、端子配置及既有 HMI 專案。

WEINTEK cMT2058XH HMI 完整技術規格

規格項目	cMT2058XH
產品系列	cMT X 標準型
產品型號	cMT2058XH
顯示器	4.3 吋 WVA LCD
解析度	800 × 480
亮度	530 cd/m²
對比度	800:1
可視角	80/80/80/80
觸控面板	四線電阻式觸控
處理器	四核心 RISC 處理器
Flash	4GB
RAM	1GB
USB	USB 2.0 Host × 1
LAN 1	10/100/1000 Base-T × 1
LAN 2	10/100 Base-T × 1
COM1	RS-232 / RS-485 2W / 4W
COM3	RS-485 2W
輸入電源	24 ± 20% VDC
外觀尺寸	128 × 102 × 32 mm
開孔尺寸	119 × 93 mm
前面板防護	NEMA4 / IP66
操作溫度	0～50°C
開發軟體	EasyBuilder Pro

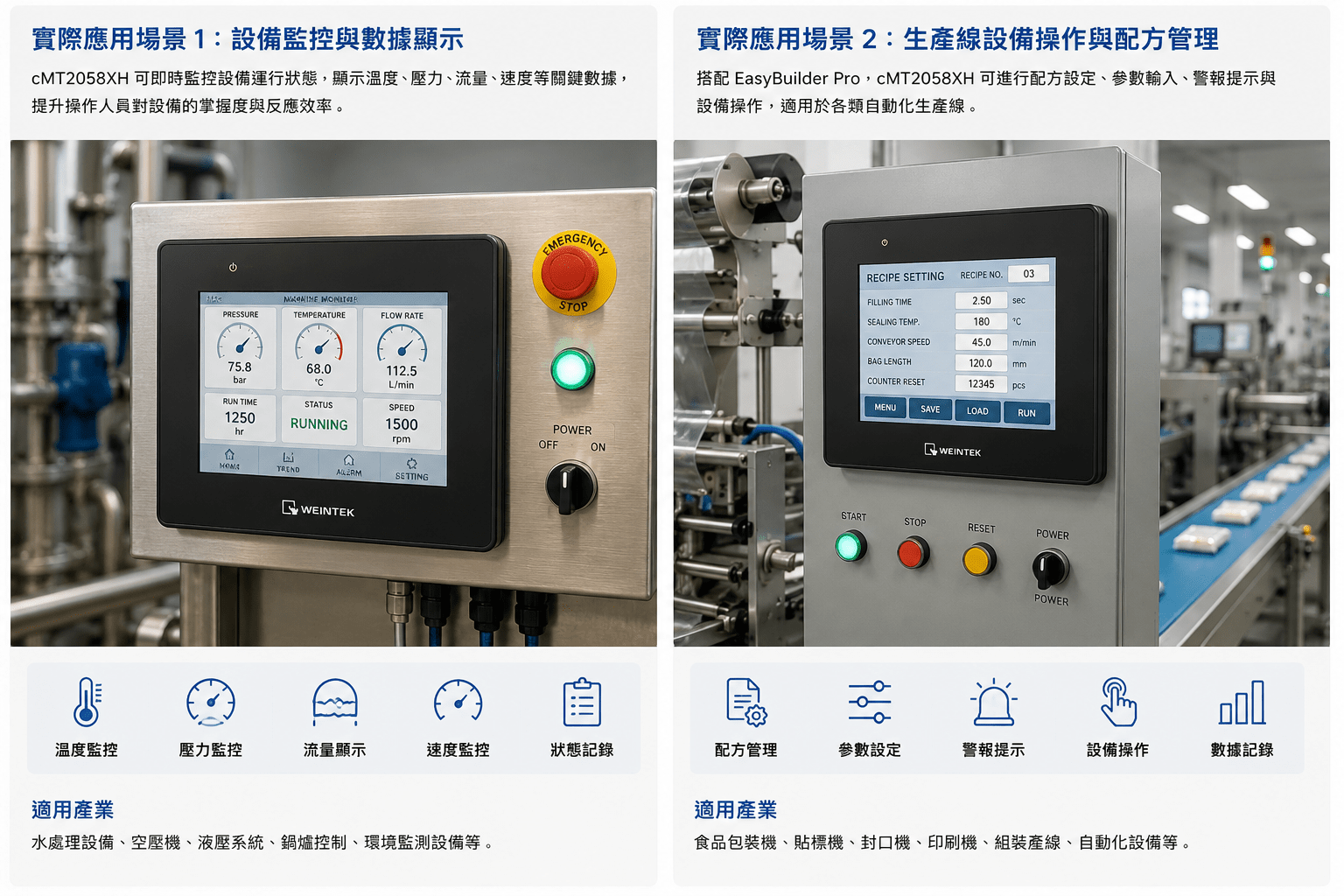

cMT2058XH 適合哪些自動化設備？

cMT2058XH 為 4.3 吋 cMT X 標準型 HMI，適合安裝於控制箱、機台控制面板與小型自動化設備。

常見用途包括設備狀態監控、參數設定、警報顯示、PLC 操作及現場設備控制。

在實際設備應用中，cMT2058XH 可作為操作人員與機台之間的人機介面，用於查看設備狀態、設定操作參數及處理警報資訊。

4.3 吋尺寸適合控制箱與機台面板空間有限的設備。

小型自動化設備
機台控制面板
控制箱與設備控制盤
PLC 操作與狀態監控
設備參數設定
小型機械設備

cMT2058XH 與其他 cMT X 標準型怎麼選？

如果已經確定使用威綸 cMT X 標準型系列，可以依設備安裝空間與操作畫面尺寸選擇適合的型號。

cMT2058XH：4.3 吋，適合小型設備及有限安裝空間。

cMT2078X：7 吋，適合一般自動化設備。

cMT2108X2：10.1 吋，適合需要較大操作畫面的設備。

型號	螢幕尺寸	主要選型方向
cMT2058XH	4.3 吋	小型設備、有限安裝空間
cMT2078X	7 吋	一般自動化設備
cMT2108X2	10.1 吋	需要較大操作畫面

WEINTEK cMT2058XH HMI 使用什麼軟體？

cMT2058XH 使用 EasyBuilder Pro 進行 HMI 專案設計、畫面編輯、PLC 通訊設定與專案下載。

如果是由舊型 Weintek HMI 升級至 cMT2058XH，需要依原 HMI 型號與專案內容確認專案轉換及通訊設定。

如需確認 EasyBuilder Pro 軟體版本、專案轉換或 PLC 通訊設定，可參考 EasyHMI 的威綸 HMI 軟體與技術支援資訊。

WEINTEK cMT2058XH HMI 常見問題 FAQ

Q1：cMT2058XH 是幾吋 HMI？

cMT2058XH 是 4.3 吋 Weintek HMI，採用 WVA LCD，解析度為 800 × 480。

Q2：cMT2058XH 的開孔尺寸是多少？

開孔尺寸為 119 × 93 mm。 外觀尺寸為 128 × 102 × 32 mm。

Q3：cMT2058XH 有幾個 Ethernet 網路埠？

cMT2058XH 提供 2 組 Ethernet，LAN 1 為 10/100/1000 Base-T，LAN 2 為 10/100 Base-T。

Q4：cMT2058XH 支援 RS-485 嗎？

支援。COM1 提供 RS-232 / RS-485 2W / 4W，COM3 提供 RS-485 2W。

Q5：cMT2058XH 可以連接 PLC 嗎？

可以。可依 PLC 品牌、型號與通訊方式選擇 Ethernet、RS-232 或 RS-485 等介面。

Q6：cMT2058XH 使用什麼軟體？

cMT2058XH 使用 EasyBuilder Pro 進行 HMI 專案設計、通訊設定與專案下載。

Q7：cMT2058XH 適合哪些設備？

適合小型自動化設備、機台控制面板、控制箱、PLC 操作介面及設備參數設定。

Q8：cMT2058XH 可以替換舊 HMI 嗎？

可以進行替換評估，但需要確認原 HMI 型號、開孔尺寸、通訊介面、電源與既有 HMI 專案相容性。

如果提供原機型號或設備照片，可進一步確認適合的 Weintek HMI 替代方案。

cMT2058XH 選購與技術支援

如果您已確認需要 WEINTEK cMT2058XH 4.3吋 HMI，可洽詢產品價格、庫存與交期。

如果您是依照設備規格或舊 HMI 型號進行採購，也可以提供原機型號、產品銘牌照片或設備需求，我們可以協助確認 cMT2058XH 是否適用。

如需進一步確認 PLC 通訊、EasyBuilder Pro 專案設定或舊 HMI 替換，也可以一併提供設備資訊。

詳細規格

顯示	顯示器	4.3” 寬視角 (WVA)
	解析度	800 x 480
	亮度 (cd/m²)	530
	對比度	800:1
	背光類型	LED
	背光壽命	>30,000小時
	色彩	16.7M
	LCD可視角 (T/B/L/R)	80/80/80/80
	點距 (mm)	0.1188 (H) x 0.1122 (V)
觸控面板	類型	四線電阻式
觸控面板	觸控精確度	動作區長度(X)±2%, 寬度(Y)±2%
記憶體	快閃記憶體 (Flash)	4 GB
記憶體	動態記憶體 (RAM)	1 GB
處理器		四核心RISC中央處理器
輸出入介面	SD卡	N/A
	USB Host	USB 2.0 x 1
	USB Client	N/A
	乙太網路	LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1
	序列埠	COM1 RS-232/RS-485 2W/4W, COM3 RS-485 2W
	RS-485內建電源隔離	N/A
	CAN Bus	N/A
	HDMI	N/A
	聲音輸出	N/A
萬年曆		內建
電源	輸入電源	24±20%VDC
	電源隔離	內建
	消耗電流	510mA@24VDC
	耐電壓	500VAC (1分鐘)
	絕緣阻抗	超過 50MW at 500VDC
規格	PCB 塗層	Yes
	外殼材質	工業塑膠
	外形尺寸 WxHxD	128 x 102 x 32 mm
	開孔尺寸	119 x 93 mm
	重量	約0.27 kg
	安裝方式	面板安裝
操作環境	防護等級	NEMA4 / IP66 Compliant Front Panel
	儲存環境溫度	-20° ~ 60°C (-4° ~ 140°F)
	操作環境溫度	0° ~ 50°C (32° ~ 122°F)
	相對環境濕度	10% ~ 90% (非冷凝)
	抗震動	10 to 25Hz (X, Y, Z 軸向 2G 30分鐘)
認證	CE	CE marked
軟體	EasyBuilder Pro	V6.09.01 或更新版本
	Weincloud	EasyAccess 2.0 (選購), Dashboard (選購)
	CODESYS^®	Optional
