威綸 cMT2102X 10.1 吋 HMI 人機介面｜cMT X 標準型
- 顯示效能：10.1 吋 WVA TFT LCD｜1024 × 600｜400 cd/m²｜85/85/85/85 可視角
- 核心效能：四核心 RISC CPU｜4GB Flash + 1GB RAM｜無風扇冷卻
- 工業通訊：Ethernet × 2｜COM × 3｜RS-232 / RS-485｜支援 Siemens MPI 187.5K
- 軟體功能：EasyBuilder Pro｜OPC UA Client｜MQTT｜WebView｜cMT Viewer｜JavaScript
- 擴充能力：M02 WiFi 擴充模組（選購）｜EasyAccess 2.0 / Dashboard（選購）｜CODESYS（選購）
- 儲存與介面：USB 2.0 Host × 1｜記憶卡 N/A｜雙 Ethernet 10/100 Base-T
- 工業防護：NEMA4 / IP66 前面板｜PCB 塗層｜面板安裝｜VESA 75 × 75 mm
品牌： 威綸 Weintek
描述
cMT2102X 10.1 吋 HMI 是威綸 WEINTEK cMT X 標準型系列的人機介面，採用 10.1 吋 WVA 寬視角 TFT LCD、1024 × 600 解析度與四核心 RISC 中央處理器，配置 4GB Flash 與 1GB RAM，適合工業設備操作、PLC 通訊與現場監控。
此外，cMT2102X 提供雙 Ethernet、COM × 3、USB Host，以及 RS-232 / RS-485 通訊介面。其中 COM2 與 COM3 的 RS-485 2W 支援 Siemens MPI 187.5K；如果設備需要無線通訊，也可以搭配 M02 WiFi 擴充模組。
同時，cMT2102X 搭配 EasyBuilder Pro 後，可延伸 MQTT、OPC UA Client、WebView、cMT Viewer、JavaScript 與多媒體等功能。因此，除了傳統機台操作，也能應用於設備聯網、資料整合與遠端監控。
cMT2102X 10.1 吋 HMI 主要特色
- 10.1 吋 WVA 顯示器：1024 × 600 解析度、400 cd/m² 亮度。
- 四核心 RISC CPU：4GB Flash + 1GB RAM。
- 雙 Ethernet：10/100 Base-T × 2。
- COM × 3：提供 RS-232 / RS-485 多種配置。
- MPI 187.5K：COM2 / COM3 RS-485 2W 支援，兩者請擇一使用。
- IIoT 通訊：MQTT、MQTT Advanced JSON、OPC UA Client。
- 遠端監控：WebView、cMT Viewer、VNC Viewer。
- 工業防護：NEMA4 / IP66 前面板、PCB 塗層、無風扇冷卻。
cMT2102X 10.1 吋 HMI 顯示器與觸控規格
cMT2102X 採用 10.1 吋 WVA 寬視角 TFT LCD，解析度為 1024 × 600，亮度 400 cd/m²、對比度 500:1、色彩 16.7M，可視角為 85/85/85/85。觸控面板則採四線電阻式設計。
| 項目 | 規格 |
| 螢幕尺寸 | 10.1 吋 WVA TFT LCD |
| 解析度 | 1024 × 600 |
| 亮度 | 400 cd/m² |
| 對比度 | 500:1 |
| 背光壽命 | 超過 30,000 小時 |
| 色彩 | 16.7M |
| 可視角 | 85/85/85/85 |
| 觸控面板 | 四線電阻式 |
cMT2102X 10.1 吋 HMI CPU 與記憶體
cMT2102X 搭載四核心 RISC 中央處理器，配置 4GB Flash 與 1GB RAM。此外，產品採無風扇冷卻系統，可降低機構內活動元件數量，適合長時間運作的工業設備。
| 項目 | 規格 |
| CPU | 四核心 RISC |
| Flash | 4GB |
| RAM | 1GB |
| 冷卻方式 | 無風扇冷卻系統 |
cMT2102X HMI Ethernet、PLC 與 MPI 通訊
cMT2102X 提供兩組 10/100 Base-T Ethernet，可依設備網路架構連接 PLC、控制器與其他工業設備。
另外，序列通訊提供 COM1、COM2 與 COM3，可依 Con.A / Con.B 配置使用 RS-232 或 RS-485。其中 COM2 與 COM3 的 RS-485 2W 支援 Siemens MPI 187.5K，兩者請擇一使用。
| 介面 | 通訊配置 |
| LAN 1 | 10/100 Base-T × 1 |
| LAN 2 | 10/100 Base-T × 1 |
| Con.A | COM2：RS-485 2W/4W；COM3：RS-485 2W |
| Con.B | COM1：RS-232 4W；COM3：RS-232 2W |
| USB Host | USB 2.0 × 1 |
cMT2102X 10.1 吋 HMI EasyBuilder Pro 與 IIoT 功能
cMT2102X 使用 EasyBuilder Pro 進行 HMI 專案設計、PLC 通訊、畫面製作與專案下載。此外，產品可搭配 MQTT、MQTT Advanced JSON、OPC UA Client、WebView、cMT Viewer、JavaScript 與多媒體功能，依需求延伸設備聯網與資料整合。
| 功能 | 應用方向 |
| EasyBuilder Pro | HMI 畫面設計、通訊設定與專案管理 |
| OPC UA Client | 設備資料交換與系統整合 |
| MQTT / MQTT Advanced JSON | IIoT 資料傳輸與設備聯網 |
| WebView | 網頁資訊與設備整合 |
| cMT Viewer | PC、手機或平板遠端監控 |
| JavaScript | 進階畫面邏輯與客製化功能 |
| Media Player / Video Input | 多媒體與影像應用 |
| CODESYS | 選購控制器功能 |
※ 軟體功能與授權狀態會依產品型號及 EasyBuilder Pro 版本有所差異，實際專案請以對應功能矩陣與授權條件為準。
cMT2102X HMI 尺寸與 I/O 接口
cMT2102X 外形尺寸為 271 × 213 × 38 mm，面板開孔尺寸為 260 × 202 mm，重量約 1.2 kg，支援面板安裝與 VESA 75 × 75 mm。

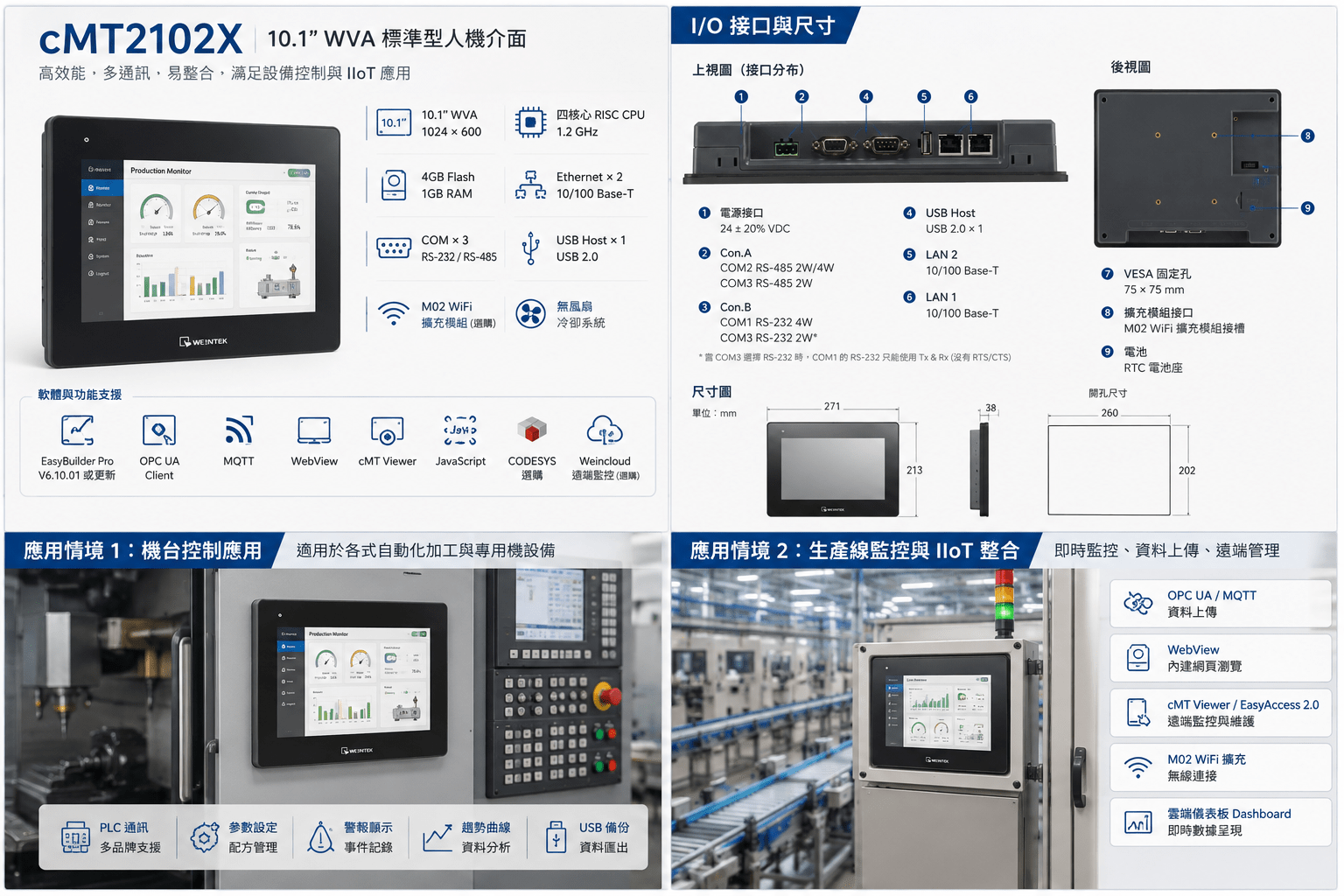

其中，產品型錄圖可協助工程人員確認產品外觀、安裝尺寸與 I/O 配置。
| 機構規格 | 數值 |
| 外形尺寸 | 271 × 213 × 38 mm |
| 開孔尺寸 | 260 × 202 mm |
| 重量 | 約 1.2 kg |
| 安裝方式 | 面板安裝、VESA 75 × 75 mm |
cMT2102X HMI 工業防護與操作環境
產品採無風扇冷卻與 PCB 塗層設計，前面板符合 NEMA4 / IP66 防護要求。另一方面，操作溫度為 0°～55°C，儲存溫度為 -20°～60°C。
| 項目 | 規格 |
| 防護等級 | NEMA4 / IP66 Compliant Front Panel |
| PCB 塗層 | Yes |
| 操作溫度 | 0° ~ 55°C |
| 儲存溫度 | -20° ~ 60°C |
| 相對濕度 | 10% ~ 90%（非冷凝） |

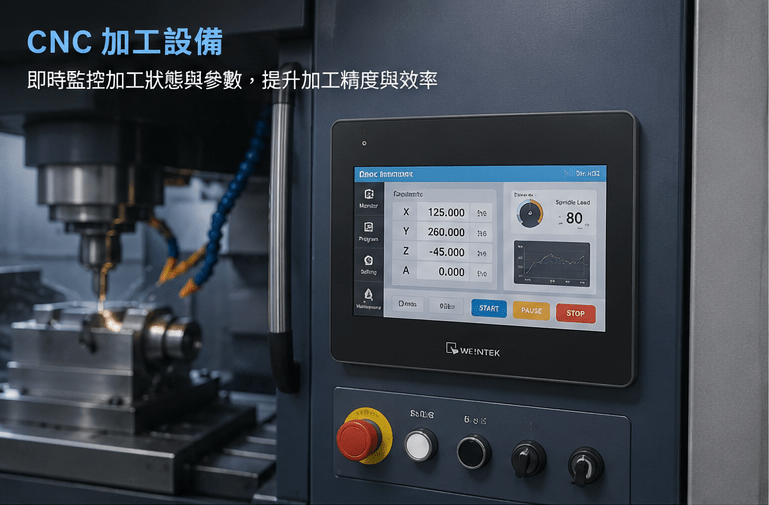

cMT2102X HMI CNC 加工設備應用
例如在 CNC 與自動化加工設備中，可使用 HMI 顯示設備狀態、加工參數、座標、警報與操作控制資訊，方便現場人員掌握機台運作。

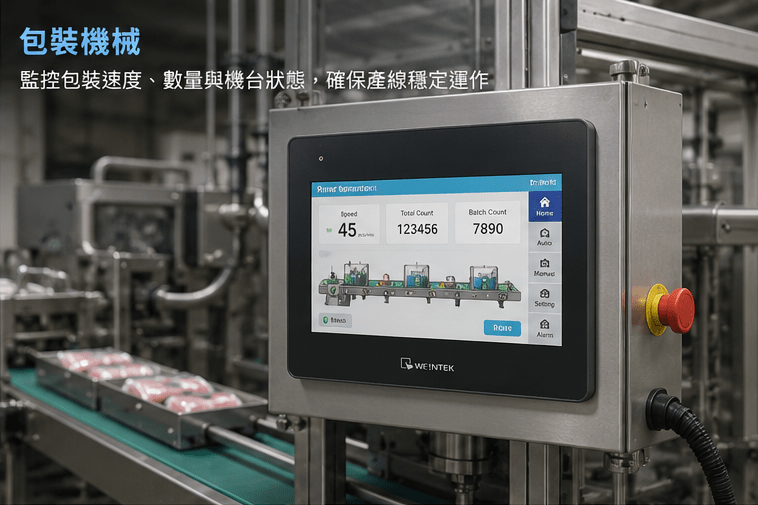

cMT2102X HMI 包裝機械控制應用
同樣地，在包裝設備中，可透過 HMI 顯示設備速度、累計數量、批次資訊與運轉狀態，並搭配 PLC 建立操作、參數設定與警報顯示介面。

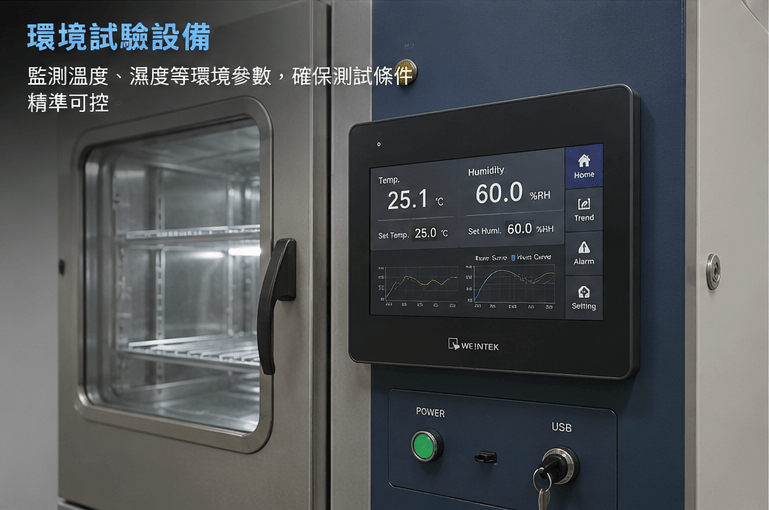

cMT2102X HMI 環境試驗設備監控
另外，在環境試驗設備中，可利用 HMI 顯示溫度、濕度、設定值、趨勢與警報資訊，方便測試人員掌握試驗條件及設備狀態。

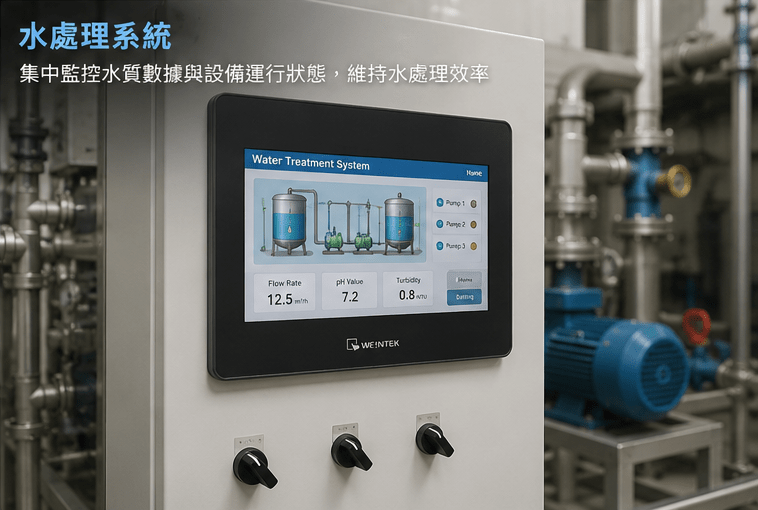

cMT2102X HMI 水處理系統監控
最後，在水處理設備中，可透過 HMI 集中顯示泵浦、流量、設備狀態與製程資訊，作為現場操作與製程監控介面。
cMT2102X 10.1 吋 HMI 畫面效能與選型
實際上，選擇 HMI 時，不建議單純以「可以製作幾頁畫面」判斷效能。畫面負載還會受到物件數量、圖片、Trend、Data Display、通訊更新量與程式邏輯等因素影響。
相較之下，cMT2102X 與 cMT2108X2 V2 的 Benchmark 資料，是用來比較不同硬體平台在畫面物件處理上的差異。測試包含 Text、Toggle Switch、Numeric Input、List Box、Data Display 與 Trend Display 等項目。
因此，Benchmark 比較適合用來理解「畫面複雜度與處理餘裕」，而不是直接換算成固定的 HMI 畫面頁數。
| 比較項目 | cMT2102X | cMT2108X2 V2 |
| CPU | 四核心 1.2 GHz | 四核心 2.0 GHz |
| GPU | 1-core 800 MHz | 2-core 800 MHz |
| Overall Benchmark | 5237.83 | 6952.32 |
| 選型方向 | 一般設備控制與監控 | 較複雜與高資訊密度畫面 |
cMT2102X 10.1 吋 HMI 完整技術規格
| 規格項目 | cMT2102X |
| 產品系列 | cMT X 標準型 |
| 顯示器 | 10.1 吋 WVA TFT LCD |
| 解析度 | 1024 × 600 |
| 亮度 | 400 cd/m² |
| 對比度 | 500:1 |
| 背光壽命 | 超過 30,000 小時 |
| 色彩 | 16.7M |
| 可視角 | 85/85/85/85 |
| 觸控 | 四線電阻式 |
| CPU | 四核心 RISC |
| Flash | 4GB |
| RAM | 1GB |
| USB Host | USB 2.0 × 1 |
| Ethernet | 10/100 Base-T × 2 |
| Con.A | COM2 RS-485 2W/4W、COM3 RS-485 2W |
| Con.B | COM1 RS-232 4W、COM3 RS-232 2W |
| WiFi | M02 WiFi 擴充模組（選購） |
| 記憶卡 | N/A |
| CAN Bus | N/A |
| 聲音輸出 | N/A |
| 輸入電源 | 24 ± 20% VDC |
| 電源隔離 | 內建 |
| 消耗電流 | 420 mA @ 24 VDC |
| 外形尺寸 | 271 × 213 × 38 mm |
| 開孔尺寸 | 260 × 202 mm |
| 重量 | 約 1.2 kg |
| 安裝方式 | 面板安裝、VESA 75 × 75 mm |
| 防護等級 | NEMA4 / IP66 Compliant Front Panel |
| 操作溫度 | 0° ~ 55°C |
| 儲存溫度 | -20° ~ 60°C |
| 相對濕度 | 10% ~ 90%（非冷凝） |
| 使用海拔 | 3,000 m |
cMT2102X 10.1 吋 HMI 適合哪些設備？
cMT2102X 適合一般自動化設備的人機操作與監控。此外，對於需要 PLC 通訊、MPI、MQTT 或 OPC UA Client 資料交換的設備，也可依專案需求延伸使用。
- CNC 與自動化加工設備
- 包裝與組裝設備
- 環境試驗設備
- 水處理與泵浦系統
- PLC 設備控制與狀態監控
- IIoT 與 MQTT / OPC UA Client 資料整合
cMT2102X HMI 使用什麼軟體？
cMT2102X 使用 EasyBuilder Pro 進行 HMI 畫面設計、PLC 通訊設定與專案下載。目前產品資料所對應的軟體版本，請依最新 Datasheet 與實際產品版本確認。
另外，EasyAccess 2.0、Dashboard 與 CODESYS 為選購功能；M02 WiFi 擴充模組亦需依專案需求選購。
cMT2102X HMI 選型注意事項
首先，選擇 HMI 時建議確認螢幕尺寸、面板開孔、PLC 通訊方式與 RS-232 / RS-485 配置。接著，再確認專案是否需要 MQTT、OPC UA Client、WebView、VNC 或 CODESYS 等功能。
如果設備畫面包含大量 Data Display、Trend Display、複雜圖形或較高資訊密度，建議同時評估畫面物件數量與實際通訊負載，而不是只以畫面頁數判斷。
cMT2102X HMI 常見問題 FAQ
Q1：cMT2102X 是幾吋 HMI？
cMT2102X 是 10.1 吋 HMI，採用 1024 × 600 WVA TFT LCD。
Q2：cMT2102X 的開孔尺寸是多少？
開孔尺寸為 260 × 202 mm，外形尺寸為 271 × 213 × 38 mm。
Q3：cMT2102X 有幾個 Ethernet？
提供 2 組 Ethernet，皆為 10/100 Base-T。
Q4：cMT2102X 支援 RS-232 / RS-485 嗎？
支援。Con.A 提供 COM2 RS-485 2W/4W、COM3 RS-485 2W；Con.B 提供 COM1 RS-232 4W、COM3 RS-232 2W。
Q5：cMT2102X 支援 Siemens MPI 嗎？
支援 MPI 187.5K。COM2 與 COM3 的 RS-485 2W 可使用 MPI，兩者請擇一。
Q6：cMT2102X 支援 MQTT 與 OPC UA 嗎？
支援 MQTT、MQTT Advanced JSON 與 OPC UA Client，可用於設備資料交換與 IIoT 應用。
Q7：cMT2102X 可以使用 WiFi 嗎？
可以搭配 M02 WiFi 擴充模組選購使用。
Q8：cMT2102X 支援 CODESYS 嗎？
支援 CODESYS 選購功能，實際使用需依授權與產品支援條件確認。
Q9：cMT2102X 可以作為舊 HMI 替代機嗎？
可以進行替代評估，不過仍應確認原 HMI 型號、開孔尺寸、PLC 通訊方式、COM 配置與既有 EasyBuilder Pro 工程內容。
cMT2102X 10.1 吋 HMI 選購與技術支援
如果您已確認需要 cMT2102X 10.1 吋 HMI，可以進一步洽詢產品價格、庫存與交期。
此外，若您正在進行新設備設計、PLC 通訊整合、Siemens MPI、IIoT、舊 HMI 替換或遠端監控，也可以提供原 HMI 型號、PLC 型號、設備照片或面板開孔尺寸，由我們協助確認適合的 Weintek HMI。
詳細規格
| 顯示 | 顯示器 | 10.1” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 400 | |
| 對比度 | 500:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 85/85/85/85 | |
| 點距 (mm) | 0.2175 (H) x 0.2088 (V) | |
| 觸控面板 | 類型 | 4-wire Resistive Type |
| 觸控精確度 | Active Area Length(X)±2%, Width(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| 乙太網路 |
10/100 Base-T x 2 |
|
| WiFi | M02 WiFi Expansion Module (Optional) | |
| 序列埠 |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W |
|
| RS-485內建電源隔離 | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 420mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 271 x 213 x 38 mm | |
| 開孔尺寸 | 260 x 202 mm | |
| 重量 | 約1.2 kg | |
| 安裝方式 | Panel mount, VESA mount 75 x 75 mm | |
| 操作環境 | 防護等級 | NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | 適用海拔高度(氣壓) | 3,000 m |
| CE | CE marked | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1
[RS232]4W |
COM3
[RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2
[RS485] 2W |
COM2
[RS485] 4W |
COM3
[RS485] 2W |
CAN
Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
外型尺寸
