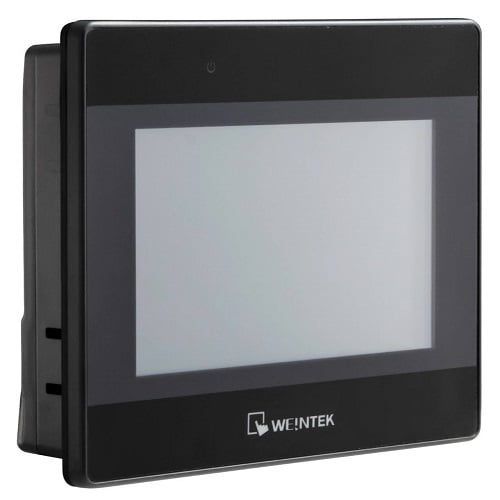

威綸 MT8052iP 4.3吋 HMI 人機介面
-
- 4.3吋 480×272 TFT LCD，LED 背光。
- 薄型輕量機身，無風扇冷卻設計。
- COM1、COM3 支援 RS-485 2W 及 MPI 187.5K，同時間擇一使用。
- 內建電源隔離，提升設備穩定性。
- NEMA4 / IP65 前面板防護。
描述
威綸 MT8052iP 是一款
4.3吋 HMI 人機介面，採用 480×272 TFT LCD
與電阻式觸控面板，提供 Ethernet、RS-232、RS-485 及 USB Host，
適合小型機台、單機設備與自動化設備。
MT8052iP 採用雙核心 RISC 處理器、128MB RAM，
搭配無風扇冷卻系統及 NEMA4 / IP65 前面板，
適合控制箱與機台面板安裝。
MT8052iP 4.3吋 HMI 核心特色
- 4.3吋 480×272：適合小型設備與有限面板空間。
- Ethernet：支援網路型 PLC 與工業設備通訊。
- RS-232 / RS-485：支援常見串列式 PLC 與控制器。
- USB Host：提供 USB 2.0 Host ×1。
- 無風扇設計：適合長時間運轉的工業設備。
- NEMA4 / IP65：適合機台面板環境。
MT8052iP 技術規格
| 規格項目 | MT8052iP |
|---|---|
| 顯示器 | 4.3吋 TFT LCD |
| 解析度 | 480×272 |
| 觸控 | 電阻式觸控面板 |
| 記憶體 | 128MB Flash / 128MB RAM |
| 通訊 | Ethernet / RS-232 / RS-485 |
| USB | USB Host ×1 |
| 電源 | 24 ±20% VDC |
| 防護 | NEMA4 / IP65 前面板 |
MT8052iP 適用設備與應用
MT8052iP 的 4.3吋小尺寸適合小型機台、單機設備與自動化設備，
可用於設備啟停、參數設定、運轉狀態監控及警報顯示。
特別適合控制面板空間有限，以及需要標準化、大量安裝 HMI 的設備。

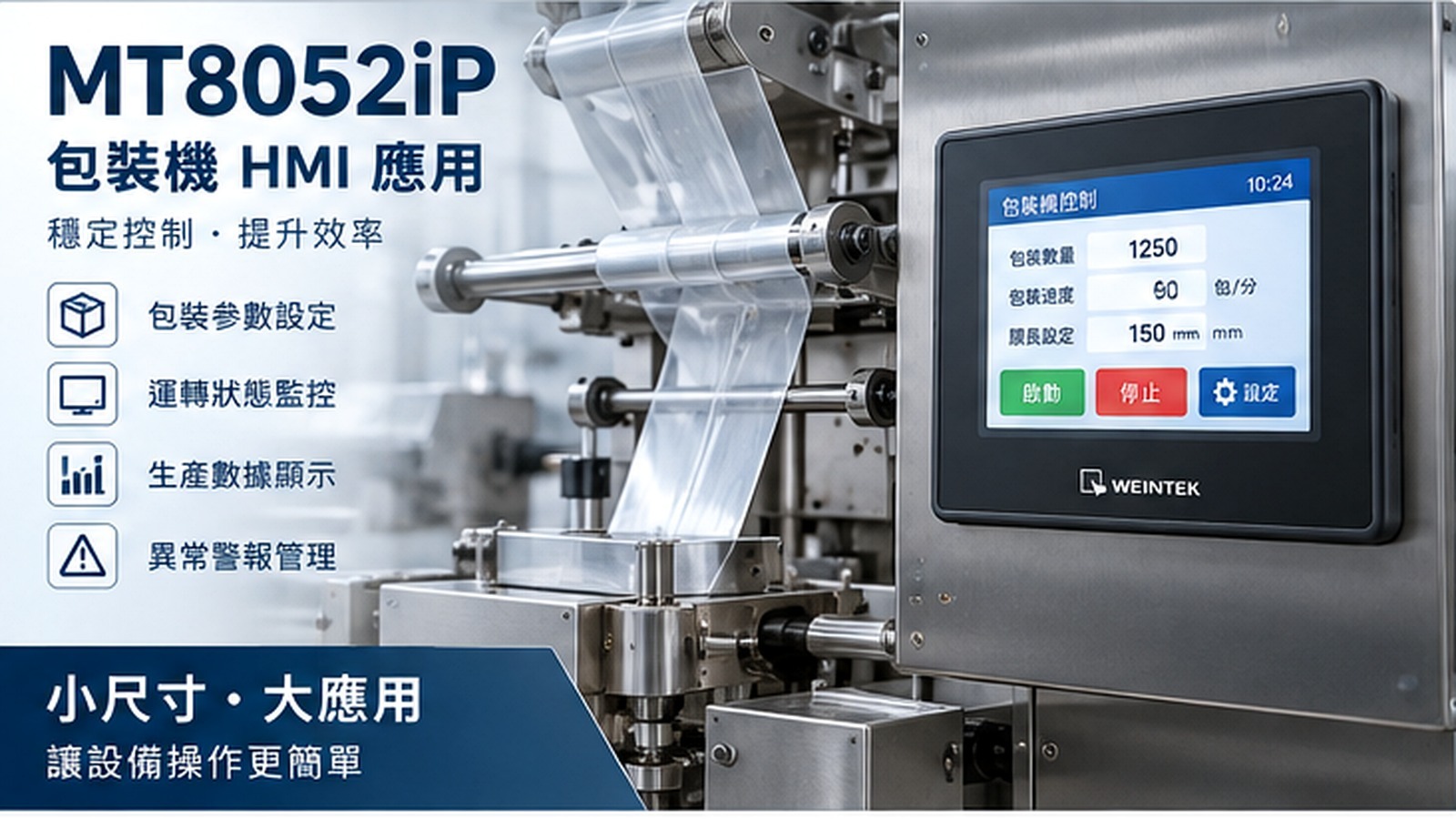

小型自動化設備控制
MT8052iP 可整合於小型自動化設備，
作為設備操作、參數設定、狀態監控與警報管理的人機介面。
MT8052iP PLC 通訊
MT8052iP 提供 Ethernet、RS-232 與 RS-485，
可依 PLC、控制器及設備架構進行通訊整合。
COM1 支援 RS-232 2W 及 RS-485 2W/4W，
COM3 支援 RS-485 2W。
MT8052iP 與 EasyBuilder Pro
MT8052iP 使用 Weintek EasyBuilder Pro
進行 HMI 畫面設計與 PLC 通訊設定。
目前 V1e 版本支援 EasyBuilder Pro V6.10.01 或更新版本。
MT8052iP 安裝與舊 HMI 替換
MT8052iP 適合面板安裝。進行舊 HMI 替換時，
建議優先確認原 HMI 型號、面板開孔、PLC 型號與通訊方式，
再確認替換相容性。
MT8052iP (V1e) 版本說明
MT8052iP (V1e) 為 4.3吋 480×272 HMI，
內建 128MB Flash / 128MB RAM，
支援 Ethernet、雙序列埠及 USB Host。
V1e 使用 EasyBuilder Pro V6.10.01 或更新版本。
MT8052iP 常見問題
MT8052iP 是幾吋 HMI？
MT8052iP 是 4.3吋 HMI，解析度為 480×272。
MT8052iP 有哪些通訊介面？
提供 Ethernet、RS-232 與 RS-485，
並具備 USB Host。
MT8052iP 使用什麼軟體？
V1e 版本使用 EasyBuilder Pro V6.10.01 或更新版本。
MT8052iP 適合什麼設備？
適合小型機台、單機設備與自動化設備，
特別適合面板空間有限及需要大量部署 HMI 的應用。
MT8052iP HMI 選型與報價
提供您的原 HMI 型號、PLC 型號、通訊方式或面板開孔尺寸，
即可協助確認 MT8052iP 的選型與替換相容性。

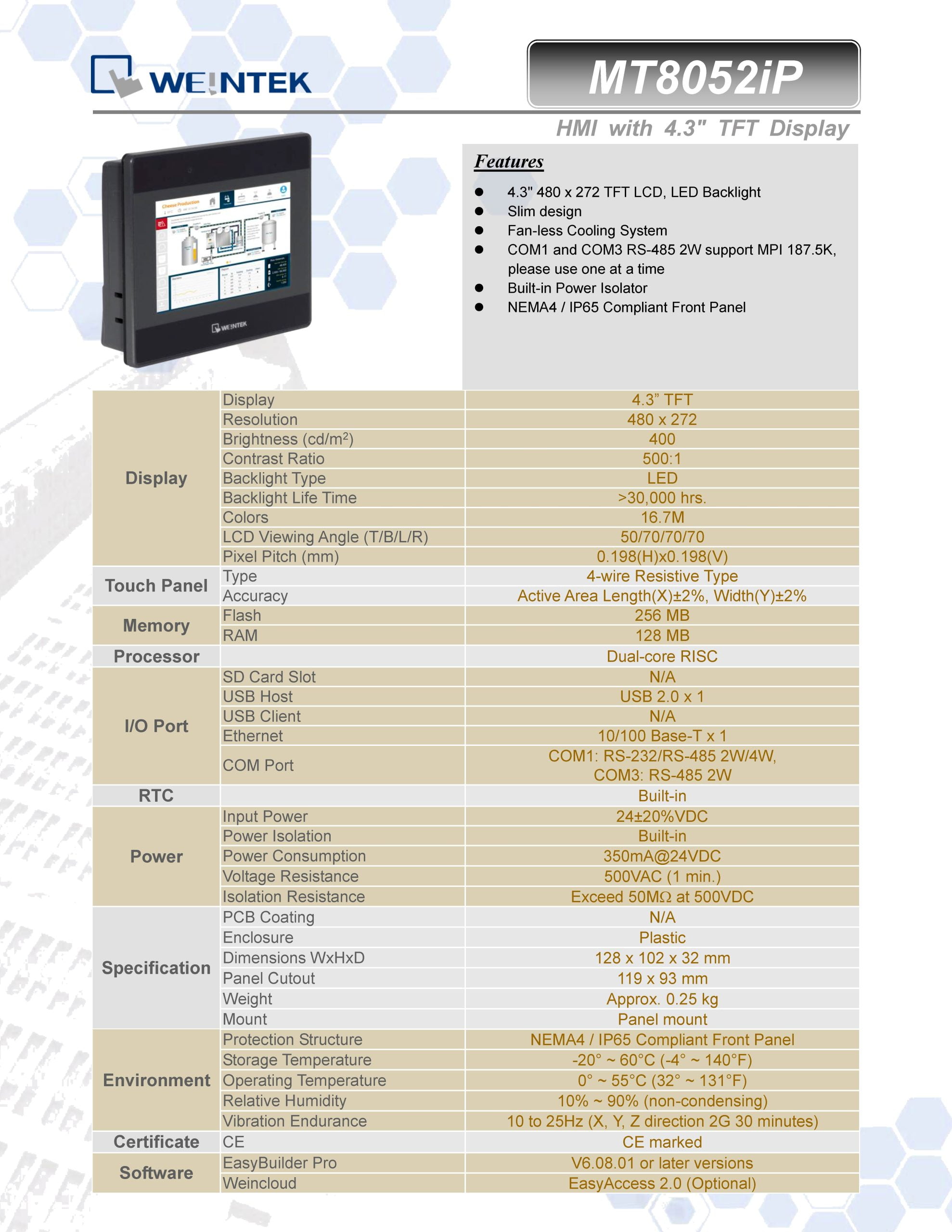

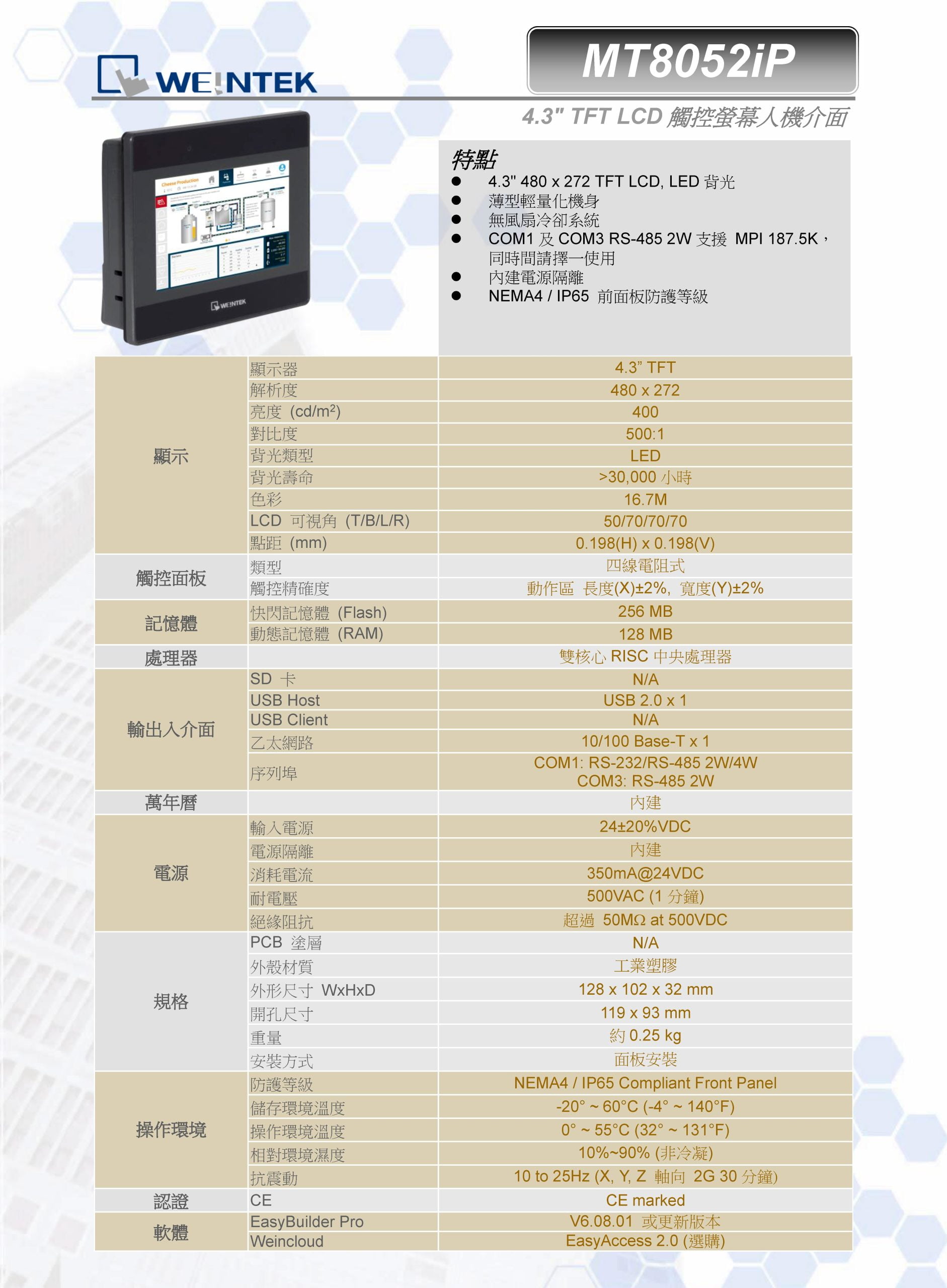

詳細規格
| 顯示 | 顯示器 | 4.3” TFT |
| 解析度 | 480 x 272 | |
| 亮度 (cd/m2) | 400 | |
| 對比度 | 500:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD 可視角 (T/B/L/R) | 50/70/70/70 | |
| 點距 (mm) | 0.198(H) x 0.198(V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 256 MB |
| 動態記憶體 (RAM) | 128 MB | |
| 處理器 | 雙核心RISC中央處理器 | |
| 輸出入介面 | SD 卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| USB Client | N/A | |
| 乙太網路 | 10/100 Base-T x 1 | |
| 序列埠 | COM1: RS-232/RS-485 2W/4W
COM3: RS-485 2W |
|
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 350mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | N/A |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 128 x 102 x 32 mm | |
| 開孔尺寸 | 119 x 93 mm | |
| 重量 | 約0.25 kg | |
| 安裝方式 | 面板安裝 | |
| 操作環境 | 防護等級 | NEMA4 / IP65 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10%~90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| 軟體 | EasyBuilder Pro | V6.08.01 或更新版本 |
| Weincloud | EasyAccess 2.0 (選購) |

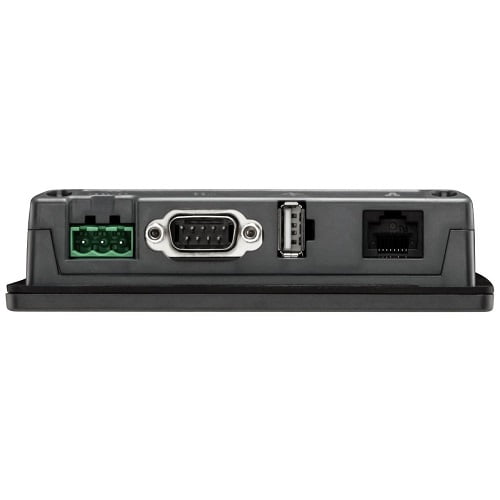

腳位定義
COM1 [RS232] / [RS485], COM3 [RS485], 9針D型公座
| PIN# | COM1 [RS485] | COM1
[RS232] 2W |
COM3
[RS485] 2W |
|
| 4W | 2W | |||
| 1 | Rx | Data- | ||
| 2 | Rx+ | Data+ | ||
| 3 | Tx- | |||
| 4 | TX+ | |||
| 5 | GND | |||
| 6 | TxD | |||
| 7 | Data- | |||
| 8 | Data+ | |||
| 9 | RxD | |||
