威綸 cMT2108X2 10.1 吋 HMI 人機介面｜cMT X 標準型

顯示效能：10.1 吋 WVA 寬視角 TFT LCD｜1024 × 600 解析度｜LED 背光
核心效能：四核心 RISC 中央處理器｜4GB Flash + 1GB RAM
網路通訊：雙 Ethernet｜LAN 1 10/100/1000 Base-T｜LAN 2 10/100 Base-T
序列通訊：Con.A RS-485｜Con.B RS-232｜適用多種 PLC 通訊需求
無線擴充：支援 M02 WiFi 擴充模組（選購）
工業防護：內建電源隔離與 PCB 塗層｜UL Type 4X / NEMA4 / IP66 面板防護
安裝彈性：面板安裝｜VESA 75 × 75 mm

品牌：威綸 Weintek

描述
詳細規格
檔案下載
AI Review Summary

描述

cMT2108X2 10.1 吋 HMI 是威綸科技 cMT X 標準型系列的 10.1 吋人機介面，採用 1024 × 600 WVA 寬視角顯示器、四核心 RISC 中央處理器、4GB Flash 與 1GB RAM。

cMT2108X2 提供雙 Ethernet、USB 2.0 Host，以及 RS-232 / RS-485 序列通訊介面，適合 PLC、機台控制、生產線監控與一般工業自動化設備。

如果您正在確認 cMT2108X2 的顯示規格、通訊介面、安裝尺寸、開孔尺寸或 M02 WiFi 擴充，以下內容可快速查找。

cMT2108X2 10.1 吋 HMI 主要特色

10.1 吋 WVA TFT LCD，解析度 1024 × 600。
四核心 RISC CPU，搭配 4GB Flash 與 1GB RAM。
雙 Ethernet，LAN 1 為 10/100/1000 Base-T，LAN 2 為 10/100 Base-T。
提供 RS-232 / RS-485 序列通訊介面。
USB 2.0 Host × 1。
支援 M02 WiFi 擴充模組（選購）。
內建電源隔離與 PCB 塗層。
UL Type 4X / NEMA4 / IP66 前面板防護。

cMT2108X2 10.1 吋 HMI 顯示器與觸控規格

cMT2108X2 採用 10.1 吋 WVA 寬視角 TFT LCD，解析度 1024 × 600，亮度 350 cd/m²、對比度 1000:1，色彩 16.7M。

LCD 可視角為 89/89/89/89，觸控面板採用四線電阻式設計，適合工業設備現場操作。

項目	規格
螢幕尺寸	10.1 吋 WVA TFT LCD
解析度	1024 × 600
亮度	350 cd/m²
對比度	1000:1
背光壽命	超過 50,000 小時
可視角	89/89/89/89
觸控面板	四線電阻式

cMT2108X2 HMI 四核心 CPU 與記憶體

cMT2108X2 搭載 四核心 RISC 中央處理器，配置 4GB Flash 與 1GB RAM，採用無風扇設計，適合長時間工業運轉。

項目	規格
CPU	四核心 RISC 中央處理器
Flash	4GB
RAM	1GB
冷卻方式	無風扇冷卻系統
萬年曆	內建

cMT2108X2 HMI Ethernet 與 PLC 通訊

cMT2108X2 提供兩組 Ethernet，LAN 1 為 10/100/1000 Base-T，LAN 2 為 10/100 Base-T，可依設備網路架構連接 PLC、控制器與其他工業設備。

介面	規格
LAN 1	10/100/1000 Base-T × 1
LAN 2	10/100 Base-T × 1
USB Host	USB 2.0 × 1

cMT2108X2 HMI RS-232 / RS-485 通訊

cMT2108X2 的序列通訊依 Con.A 與 Con.B 提供不同配置，工程師進行 PLC 或控制器整合時，應依實際使用方式確認介面與腳位。

連接介面	通訊配置
Con.A	COM2：RS-485 2W/4W；COM3：RS-485 2W
Con.B	COM1：RS-232 4W；COM3：RS-232 2W

注意：COM3 的實際通訊模式需依 Con.A / Con.B 配置確認，工程配線請依產品 Datasheet 腳位定義進行。

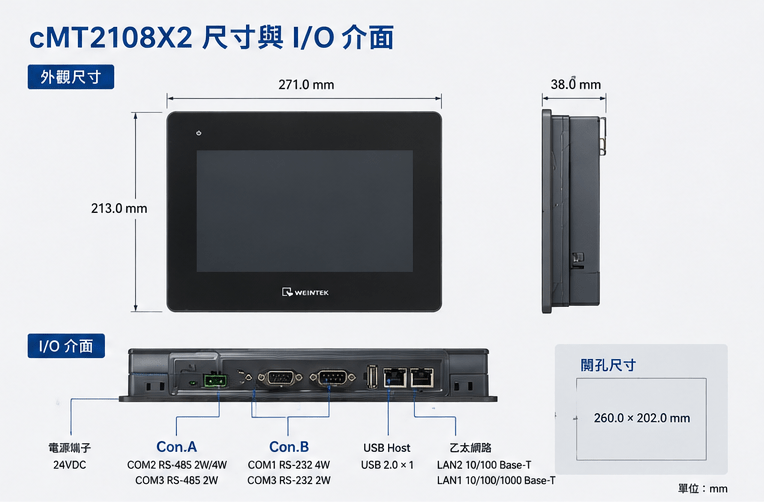

cMT2108X2 10.1 吋 HMI 尺寸與 I/O 介面

cMT2108X2 外形尺寸為 271 × 213 × 38 mm，面板開孔尺寸為 260 × 202 mm，支援面板安裝與 VESA 75 × 75 mm。

機構規格	數值
外形尺寸	271 × 213 × 38 mm
開孔尺寸	260 × 202 mm
重量	約 1.2 kg
安裝方式	面板安裝、VESA 75 × 75 mm

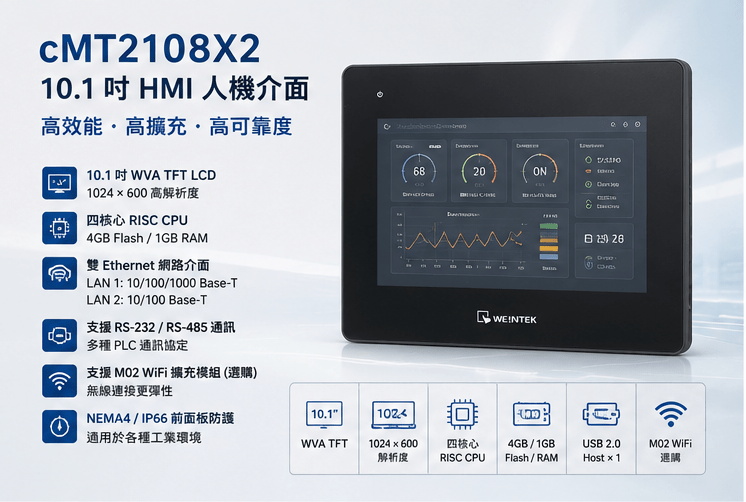

cMT2108X2 10.1 吋 HMI 產品規格總覽

產品規格圖可快速確認 cMT2108X2 的顯示器、處理器、記憶體、通訊介面與主要硬體配置。

cMT2108X2 HMI 操作環境與防護

cMT2108X2 前面板符合 UL Type 4X / NEMA4 / IP66 防護要求，PCB 採塗層保護，適合一般工業設備環境。

環境規格	cMT2108X2
防護等級	UL Type 4X / NEMA4 / IP66
操作溫度	0° ~ 50°C
儲存溫度	-20° ~ 60°C
相對濕度	10% ~ 90%（非冷凝）

cMT2108X2 10.1 吋 HMI 完整技術規格

規格項目	cMT2108X2
產品系列	cMT X 標準型
顯示器	10.1 吋 WVA TFT
解析度	1024 × 600
亮度	350 cd/m²
對比度	1000:1
觸控面板	四線電阻式
CPU	四核心 RISC
Flash / RAM	4GB / 1GB
USB Host	USB 2.0 × 1
LAN 1	10/100/1000 Base-T × 1
LAN 2	10/100 Base-T × 1
Con.A	COM2 RS-485 2W/4W、COM3 RS-485 2W
Con.B	COM1 RS-232 4W、COM3 RS-232 2W
WiFi	M02 WiFi 擴充模組（選購）
萬年曆	內建
輸入電源	24 ± 20% VDC
電源隔離	內建
消耗電流	1A @ 24VDC
外形尺寸	271 × 213 × 38 mm
開孔尺寸	260 × 202 mm
重量	約 1.2 kg
安裝方式	面板安裝、VESA 75 × 75 mm
前面板防護	UL Type 4X / NEMA4 / IP66
操作溫度	0° ~ 50°C
儲存溫度	-20° ~ 60°C
相對濕度	10% ~ 90%（非冷凝）
PCB 塗層	Yes
認證	CE / cULus Listed

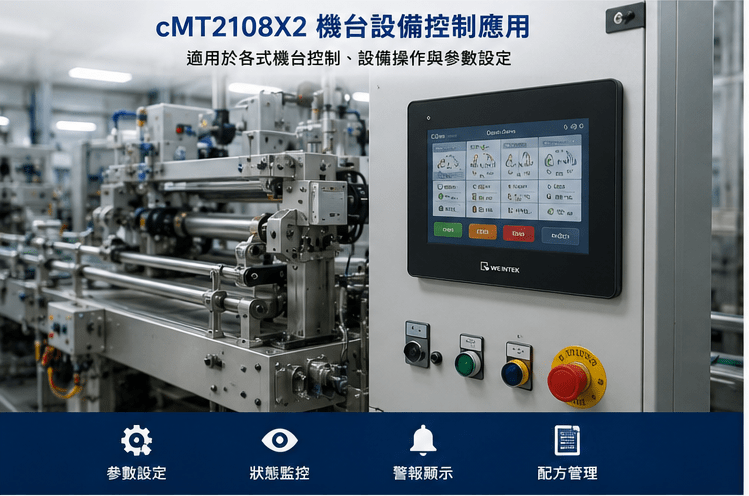

cMT2108X2 HMI 實際機台設備應用

10.1 吋顯示畫面適合機台控制、設備參數設定、狀態監控與操作介面，可在同一畫面呈現較完整的設備資訊。

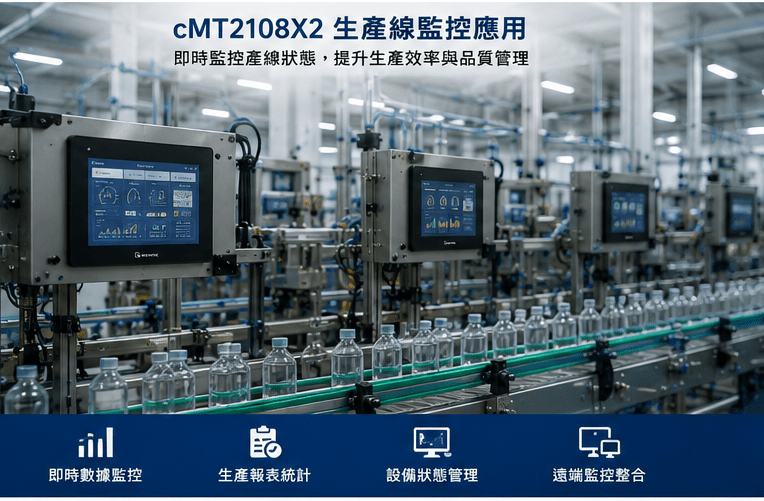

cMT2108X2 HMI 生產線監控應用

在生產線應用中，cMT2108X2 可作為設備監控與操作介面，呈現設備狀態、生產資料、警報與製程資訊。

cMT2108X2 10.1 吋 HMI 與其他 cMT X 標準型怎麼選？

如果設備需要較大的操作畫面，可依螢幕尺寸、安裝空間與通訊需求比較 cMT X 標準型產品。

型號	尺寸	選型方向
cMT2058XH	4.3 吋	小型設備與有限安裝空間
cMT2078X	7 吋	一般自動化設備
cMT2108X2	10.1 吋	較大操作畫面與完整資訊顯示

cMT2108X2 10.1 吋 HMI 使用什麼軟體？

cMT2108X2 使用 EasyBuilder Pro 進行 HMI 專案設計、畫面編輯、PLC 通訊設定與專案下載。目前產品頁列出的最低版本為 V6.06.02 或更新版本。

EasyAccess 2.0、Dashboard 與 CODESYS 為選購功能；若需要無線連線，可搭配 M02 WiFi 擴充模組。

威綸 EasyBuilder Pro 軟體

cMT2108X2 HMI 選型注意事項

cMT2108X2 屬於 cMT X 標準型。選型前建議確認螢幕尺寸、安裝空間、PLC 通訊方式、I/O 介面與是否需要 M02 WiFi 擴充。

若專案需要標準型未涵蓋的進階功能，建議再比較 cMT X 進階型產品，避免選型後才發現功能不符。

cMT2108X2 HMI 常見問題 FAQ

Q1：cMT2108X2 是幾吋 HMI？

cMT2108X2 是 10.1 吋 HMI，解析度為 1024 × 600，採用 WVA 寬視角顯示器。

Q2：cMT2108X2 的開孔尺寸是多少？

開孔尺寸為 260 × 202 mm，外形尺寸為 271 × 213 × 38 mm。

Q3：cMT2108X2 有幾個 Ethernet？

提供 2 組 Ethernet，LAN 1 為 10/100/1000 Base-T，LAN 2 為 10/100 Base-T。

Q4：cMT2108X2 支援 RS-485 嗎？

支援。Con.A 提供 COM2 RS-485 2W/4W 與 COM3 RS-485 2W。

Q5：cMT2108X2 支援 RS-232 嗎？

支援。Con.B 提供 COM1 RS-232 4W 與 COM3 RS-232 2W。

Q6：cMT2108X2 可以連接 PLC 嗎？

可以，可依 PLC 品牌、型號與通訊協定使用 Ethernet、RS-232 或 RS-485 進行設備整合。

Q7：cMT2108X2 支援 WiFi 嗎？

可以搭配 M02 WiFi 擴充模組，但 M02 為選購配件，並非標準內建 WiFi。

Q8：cMT2108X2 可以作為舊 HMI 替代機嗎？

可以進行替代評估，但應先確認原 HMI 型號、面板開孔、通訊方式、工程檔案與實際功能需求。

cMT2108X2 10.1 吋 HMI 選購與技術支援

如果您已確認需要這款 10.1 吋 HMI，可以洽詢產品價格、庫存與交期。

若您正在進行新設備設計、舊 HMI 替換、PLC 通訊整合或需要 M02 WiFi 擴充，也可以提供原 HMI 型號、PLC 型號、設備照片或面板開孔尺寸，由我們協助確認適合的 Weintek HMI。

查看威綸 cMT X 標準型 HMI

詳細規格

顯示	顯示器	10.1” 寬視角 (WVA)
	解析度	1024 x 600
	亮度 (cd/m²)	350
	對比度	1000:1
	背光類型	LED
	背光壽命	>50,000小時
	色彩	16.7M
	LCD可視角 (T/B/L/R)	89/89/89/89
	點距 (mm)	0.2175 (H) x 0.2088 (V)
觸控面板	類型	四線電阻式
觸控面板	觸控精確度	動作區長度(X)±2%, 寬度(Y)±2%
記憶體	快閃記憶體 (Flash)	4 GB
記憶體	動態記憶體 (RAM)	1 GB
處理器		四核心RISC中央處理器
輸出入介面	SD卡	N/A
	USB Host	USB 2.0 x 1
	USB Client	N/A
	乙太網路	LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1
	WiFi	M02 WiFi擴充模組(選購)
	序列埠	Con.A:COM2 RS-485 2W/4W,COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W*
	RS-485內建電源隔離	N/A
	CAN Bus	N/A
	聲音輸出	N/A
萬年曆		內建
電源	輸入電源	24±20%VDC
	電源隔離	內建
	消耗電流	1A@24VDC
	耐電壓	500VAC (1分鐘)
	絕緣阻抗	超過 50MW at 500VDC
規格	PCB 塗層	Yes
	外殼材質	工業塑膠
	外形尺寸 WxHxD	271 x 213 x 38 mm
	開孔尺寸	260 x 202 mm
	重量	約1.2 kg
	安裝方式	面板安裝, VESA壁掛架 75 x 75 mm
操作環境	防護等級	UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel
	儲存環境溫度	-20° ~ 60°C (-4° ~ 140°F)
	操作環境溫度	0° ~ 50°C (32° ~ 122°F)
	相對環境濕度	10% ~ 90% (非冷凝)
	抗震動	10 to 25Hz (X, Y, Z 軸向 2G 30分鐘)
認證	CE	CE marked
認證	UL	cULus Listed
軟體	EasyBuilder Pro	V6.06.02 或更新版本*
	Weincloud	EasyAccess 2.0 (選購), Dashboard (選購)
	CODESYS^®	選購

腳位定義:

Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型

PIN#	COM1 [RS232] 4W	COM3 [RS232] 2W
1
2	RxD
3	TxD
4
5	GND
6
7	RTS	TxD
8	CTS	RxD
9	GND

Con.A: COM2 / COM3 [RS485], 9 針, 母座, D型

PIN#	COM2 [RS485]		COM3 [RS485] 2W
PIN#	2W	4W	COM3 [RS485] 2W
1	Data-	Rx-
2	Data+	Rx+
3		Tx-
4		Tx+
5	GND
6			Data-
7
8
9			Data+
