威綸 cMT-G05 SECS/GEM Gateway 半導體設備通訊閘道
- SECS/GEM 半導體設備通訊 Gateway
- 支援 SECS-II、GEM、HSMS / HSMS-SS 通訊架構
- 整合 PLC 設備與 Host、CIM、EAP 上層系統
- 支援資料收集、Alarm、Event 與 Remote Control
- 新設備可評估新世代 cMT-G05X
描述
cMT-G05 / cMT-G05X SECS/GEM Gateway
威綸 cMT-G05 為半導體設備使用的
SECS/GEM Gateway，可協助設備端 PLC 與
Host、CIM、EAP 等上層系統進行資料交換。
透過 SECS/GEM 與 PLC Driver 整合，可降低設備廠自行開發
SECS/GEM 通訊程式的門檻。
針對新設備與新專案，可進一步評估新世代
cMT-G05X。
G05X 除 SECS/GEM 外，亦支援 OPC UA、MQTT、Modbus 與 PCBECI，
適合半導體、PCB 與自動化設備聯網整合。
SECS/GEM Gateway 核心功能
- SECS/GEM：整合半導體 Equipment 與 Host 上層系統。
- PLC Driver：將 PLC 資料與 SECS/GEM 變數及功能進行整合。
- 資料收集：支援設備狀態、製程資料與事件資訊交換。
- Alarm / Event：設備異常與事件可通知 Host。
- Remote Control：支援 Host 端遠端命令與設備控制。
- Process Programs：支援製程程式管理。

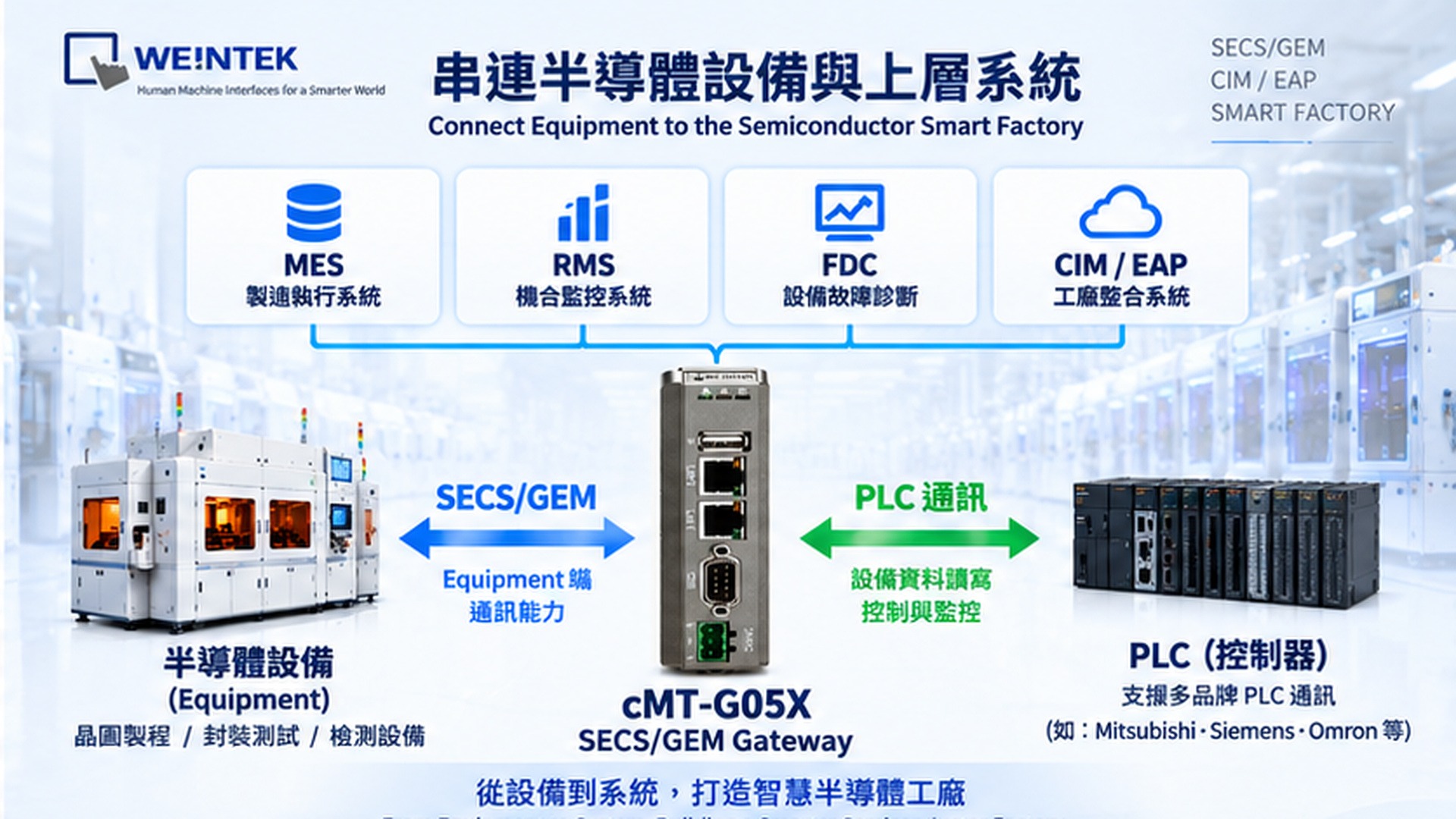

半導體設備 SECS/GEM 通訊架構
SECS/GEM 是半導體設備與上層 Host 之間的標準化通訊架構。
cMT-G05 / cMT-G05X 可作為設備端通訊核心，
將 PLC 與 Equipment 資料整合至
Host、CIM、EAP、MES、RMS、FDC 等上層系統，
協助既有設備導入工廠自動化與資料聯網。
SECS/GEM Agent Center 設備整合
透過 SECS/GEM Agent Center，可建立設備資料與 PLC 位址之間的對應關係，
並依專案需求設定資料收集、事件、警報、遠端控制及製程程式等功能，
降低傳統 IPC 搭配 SECS/GEM SDK 的開發複雜度。
GEM 合規功能
Weintek SECS/GEM 通訊手冊提供
GEM Compliance Statement，
基本 GEM Requirements 列為已實作並標示 GEM-Compliant，
並提供多項半導體設備整合所需功能。
| GEM 功能 | 狀態 |
|---|---|
| Event Notification | Implemented / GEM-Compliant |
| Variable / Status Data Collection | Implemented / GEM-Compliant |
| Alarm Management | Implemented / GEM-Compliant |
| Remote Control | Implemented / GEM-Compliant |
| Equipment Constants | Implemented / GEM-Compliant |
| Process Programs | Implemented / GEM-Compliant |
SECS/GEM 參考 SEMI 標準
Weintek SECS/GEM 通訊文件列出
SECS-II、GEM、HSMS、HSMS-SS 與 PCBECI
作為參考規範，涵蓋訊息格式、設備行為、Ethernet 通訊及 PCB 設備整合。
| 規範 | SEMI | 文件編號 |
|---|---|---|
| SECS-II | E5 | SEMI E5-0219 |
| GEM | E30 | SEMI E30-0418 |
| HSMS | E37 | SEMI E37-0819 |
| HSMS-SS | E37.1 | SEMI E37.1-0819 |
| PCBECI | A3 | SEMI A3-0819 |

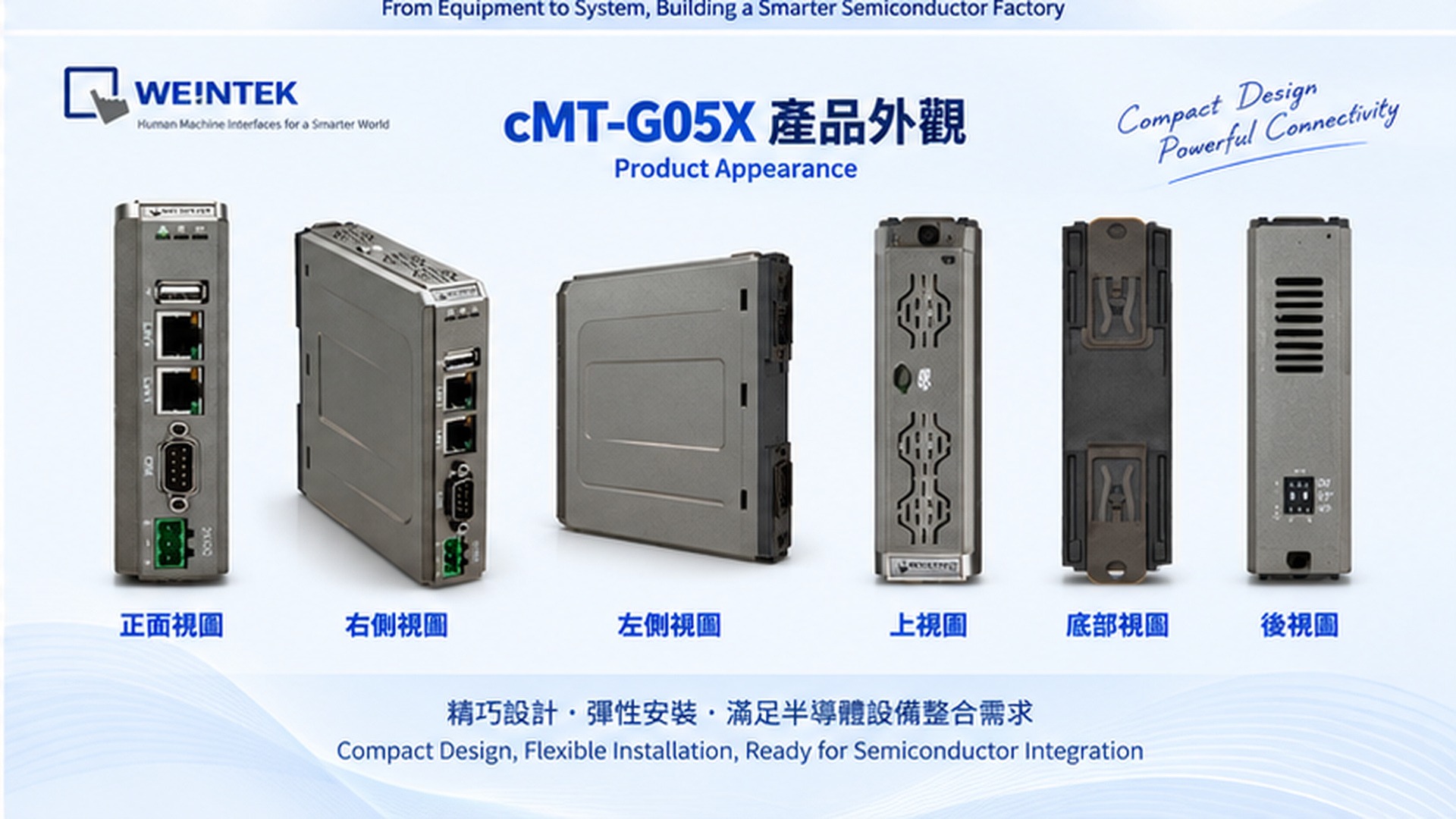

cMT-G05X 新世代 SECS/GEM Gateway
cMT-G05X 為新世代 Gateway，
支援 OPC UA、MQTT、Modbus、SECS/GEM 與 PCBECI，
並配置四核心 RISC 處理器、256 MB Flash、256 MB RAM、
雙 Ethernet、3 組 COM、USB Host 與 microSD。
| 規格項目 | cMT-G05X |
|---|---|
| CPU | 四核心 RISC 中央處理器 |
| Flash / RAM | 256 MB / 256 MB |
| Ethernet | 10/100 Base-T × 2 |
| COM1 | RS-232 2W |
| COM2 | RS-485 2W / 4W |
| COM3 | RS-485 2W |
| USB Host | USB 2.0 × 1 |
| microSD | × 1 |
| 電源 | 24 ±20% VDC，內建電源隔離 |
| 尺寸 | 27 × 130 × 115 mm |
| 重量 | 約 0.18 kg |
半導體與 PCB 設備應用
cMT-G05 / cMT-G05X 適合需要將設備端 PLC
整合至 SECS/GEM Host 的應用，包括
半導體製程設備、廠務周邊設備、PCB 設備、
電子製造設備及既有機台 SECS/GEM 升級。
cMT-G05 SECS/GEM Gateway 常見問題
cMT-G05 / cMT-G05X 的主要用途是什麼？
主要用於設備端 PLC / Equipment 與 SECS/GEM Host
之間的通訊整合，適合半導體與 PCB 等自動化設備。
SECS-II、GEM 與 HSMS 有什麼不同？
SECS-II 定義訊息格式與 Data Item；
GEM 定義設備行為、狀態模型與相關規則；
HSMS 則負責透過 Ethernet 傳輸 SECS 訊息。
新設備應選 cMT-G05 還是 cMT-G05X？
既有 cMT-G05 專案建議依原設備與 Host 通訊需求確認；
新設備或新專案可優先評估
cMT-G05X，並依 PLC 通訊、SECS/GEM
功能與硬體介面需求進行選型。
SECS/GEM Gateway 選型與設備整合
如需評估半導體設備導入 SECS/GEM，
可提供 PLC 型號、設備通訊架構、Host 規範及 SECS/GEM 功能需求，
協助確認 cMT-G05 / cMT-G05X 的選型與整合方式。
