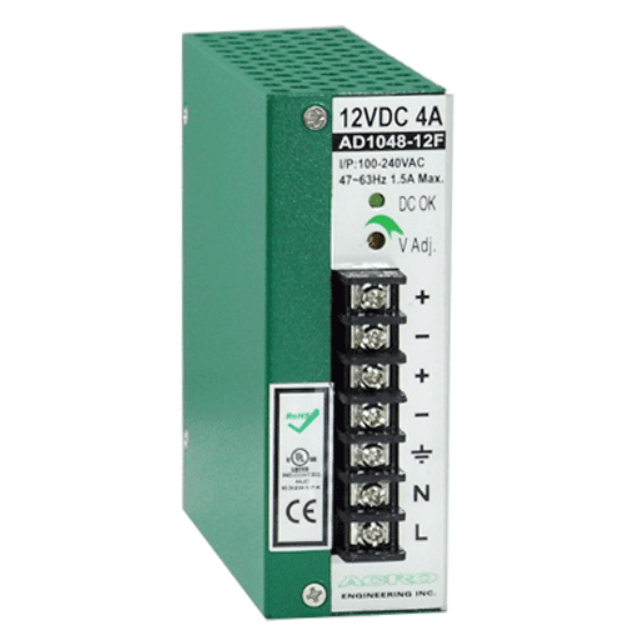

AD1048-12F

艾可 AD1048F｜軌道式電源供應器

In Stock

軌道式電源-40~48瓦,單輸出,備援功能
輸入電壓:100~240VAC/120~370VDC
額定輸出電壓:+5V、+12V、+24V、+48V
額定輸出功率:40~48W
產品尺寸:121(D)X40(W)X110(H)mm
型號:AD1048FR Series
產地:台灣

分類: 艾可, 電源供應器

TagsPower Supplier, 艾可技術, 電源供應器, AD1048F, DC電源, 電源轉換器, 工業電源

描述
詳細規格
型號規格
下載專區

描述

艾可 AD1048F 電源供應器

堅固耐用及高功率密度的設計,滿足節省空間以及在工業上之應用,所有型號內建乾接點Alarm訊號及o-ringdiode 以建置備應用並裝置過電電壓保護、過載保護,等保護措施。周全的設計,可安裝在T35軌道上及使用附加之固定片裝載在牆面上。

產品特性

創新設計之工業級軌道式電源供應器
空氣自然對流散熱
電壓過高保護
電流過載保護
短路保護
軌道式/固定片鎖附固定保護
選擇性警示訊號(乾接點)/備援功能
高電力密度
高可靠性
體積小,效率高,價格低廉
符合RoHS/UL/CE標準
3年品質保固

操作環境

運作溫度:-40~50度
運作濕度:不凝結,5%-95%相對濕度

所有型號皆符合RoHS規範、CE標誌、取得UL508認證。

詳細規格

規格類別	規格項目	內容
一般規格	切換頻率	70kHz
	隔離電壓 (輸入-輸出)	3000VAC / 4242VDC
	隔離電壓 (輸入-FG)	1500VAC / 2121VDC
	隔離電壓 (輸出-FG)	500VAC / 710VDC
	隔離電阻	100MΩ (當輸入-輸出 @500VDC)
	操作溫度	-40ºC ~ 50ºC (環境)
	降額	從 50ºC 到 70ºC，每度降額 2.5%
	儲存溫度	-40ºC 到 +85ºC
	相對濕度	5% ~ 95% RH, 非冷凝
	溫度係數	每 ºC 輸出電壓 ±0.04%
	平均無故障時間 (MTBF)	60,000 小時 (最小值)，依 MIL-HDBK-217F, 25ºC GB
	操作海拔高度	2000公尺
	安裝位置	垂直
	振動	隨機振動, 10~500Hz, 3 軸
輸入規格	輸入電壓	100~240VAC / 120~370VDC
	輸入頻率	47~63Hz
	浪湧電流 (冷啟動)	22A/115VAC 44A/230VAC
	額定輸入電流	1A Max., Vi=100~240VAC
	漏電流	輸入-輸出 0.25mA 輸入-FG 3.5mA (Vi=250VAC)
輸出規格	輸出電壓準確度	±1%
	最小負載	0%
	線性調節率	±0.5% (測量從低線到高線的額定負載)
	負載調節率	±0.5% (測量從 20% 到 100% 額定負載, 230VAC 輸入)
	電壓調整範圍	±10% (Min.)
	額定連續負載	8A@5VDC 4A@12VDC 2A@24VDC 1A@48VDC
	保持時間	35mS (最小值), 滿載 @230VAC
	開機時間	1200mS
	上升時間	10mS
	下降時間	30mS

型號規格

型號	輸出電壓調整	最小負載	額定負載	最大負載	漣波雜訊	效率	過電壓保護
AD1048-12F	+12VDC±10%	0A	2.0A	2.0A	100mVp-p	80%	15~17VDC
AD1040-05F	+5VDC±10%	0A	4.0A	4.0A	50mVp-p	78%	6~7VDC
AD1048-24F	+24VDC±10%	0A	1.0A	1.0A	150mVp-p	82%	27~30VDC
AD1048-48F	+48VDC±10%	0A	1.0A	1.0A	250mVp-p	82%	52~57VDC

下載專區

AD1048F Series

1 file(s) 936.40 KB
