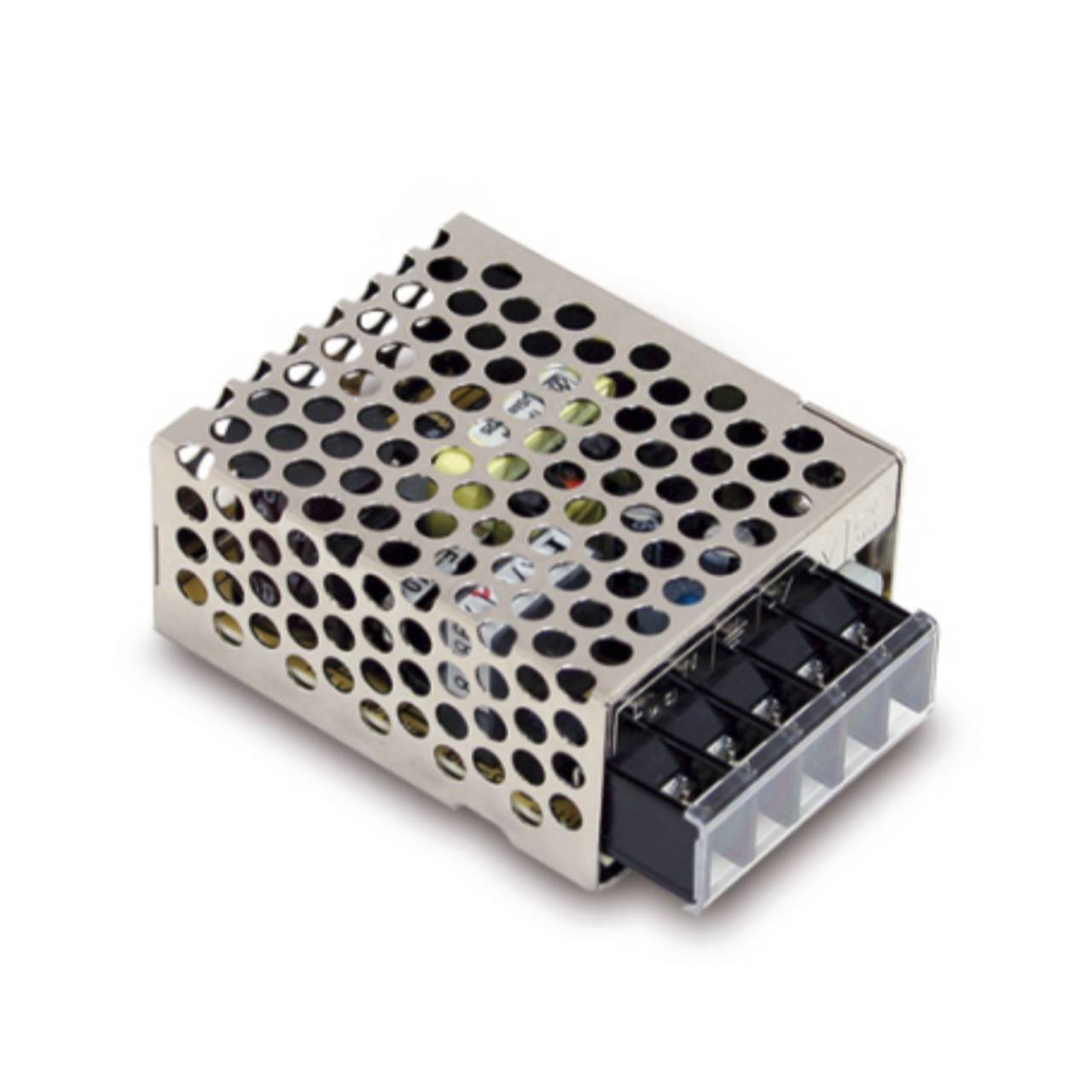

明緯 RS-15 | 電源供應器
- 小型化，無PFC功能
- 可承受5G震動與操作於70℃高環溫
- 可承受300VAC突波輸入
- 適合使用於較嚴苛的工作環境
- RID系列輸出2組具隔離
分類: 明緯
品牌： 明緯 MEAN WELL描述
明緯 RS-15 | 電源供應器
規格型號
| 型號 | RS-15-3.3 | RS-15-5 | RS-15-12 | RS-15-15 | RS-15-24 | RS-15-48 | |
| 輸出 | 直流電壓 | 3.3V | 5V | 12V | 15V | 24V | 48V |
| 額定電流 | 3A | 3A | 1.3A | 1A | 0.625A | 0.313A | |
| 電流範圍 | 0 ~ 10A | 0~4.5A | 0~1A | 0~1A | 0 ~ 12A | 0~4A | |
| 額定功率 | 9.9W | 15W | 15.6W | 15W | 15W | 15.024W | |
| 紋波與噪聲(最大) 備註2 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | 200mVp-p | |
| 電壓調整範圍 | 2.9 ~ 3.6V | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 22 ~ 27.6V | 43.2 ~ 52.8V | |
| 電壓精度 備註3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 線性調整率 備註4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 負載調整率 備註5 | ±2.0% | ±1.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 啟動、上升時間 | 1000ms, 30ms/230VAC 1000ms,30ms/115VAC(滿載時) | ||||||
| 保持時間(Typ.) | 70ms/230VAC 15ms/115VAC (滿載時) | ||||||
| 輸入 | 電壓範圍 | 85 ~ 264VAC或120 ~ 370VDC | |||||
| 頻率範圍 | 47~63Hz | ||||||
| 效率(Typ.) | 72% | 77% | 81% | 81% | 82% | 82% | |
| 交流電流(Typ.) | 0.35A/115VAC 0.25A/230VAC | ||||||
| 浪湧電流(Typ.) | 冷啟動：65A/230VAC | ||||||
| 漏電流 | <2mA / 240VAC | ||||||
| 保護 | 過負載 | 大於額定輸出的105% | |||||
| 保護模式:打嗝模式，負載異常條件移除後可自動恢復 | |||||||
| 過電壓 | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 28.4 ~ 32.4V | 55.2 ~ 64.8V | |
| 保護模式:關斷輸出電壓，二極管箝位 | |||||||
| 過溫度 | 關斷輸出電壓,溫度恢復正常後可自動恢復 | ||||||
| 環境 | 工作溫度 | -20~+70℃ (請參考”減額曲線”) | |||||
| 工作濕度 | 20 ~ 90% RH,無冷凝 | ||||||
| 儲存溫度、濕度 | -40 ~ +85℃, 10 ~ 95% RH | ||||||
| 溫度係數 | ±0.03%/℃ (0～50℃) | ||||||
| 耐震動 | 10 ~ 500Hz, 5G 10分鐘/週期, X、Y、Z軸各60分鐘 | ||||||
| 安規和電磁兼容 備註6 |
安全規範 | UL62368-1, TUV EN62368-1 ,CCC GB4943.1, AS/NZS 62368.1,EAC TP TC 004,BSMI CNS14336-1認證通過 | |||||
| 耐壓 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||
| 絕緣阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | ||||||
| 電磁兼容發射 | 符合EN55032 (CISPR32) Class B, EN61000-3-2,-3,GB9254 class B, GB17625.1,EAC TP TC 020,CNS13438 Class B |
||||||
| 電磁兼容抗擾度 | 符合EN61000-4-2, 3, 4, 5, 6, 8,11, EN55024, EN61000-6-1, , A級重工業標準, EAC TP TC 020 |
||||||
| 其他 | MTBF | ≥1608.8K hrs. MIL-HDBK-217F (25℃) | |||||
| 尺寸 | 62.5*51*28mm (L*W*H) | ||||||
| 包裝 | 0.13Kg | ||||||
| 備註 | 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12″雙絞線，同時終端要並聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。 5. 負載調整率測量方法: 從0%到100%額定負載。 6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長230mm*寬230mm的金屬鐵板上測試。 電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。 (在明緯網站http://www.meanwell.cc ) 7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。 ※ 產品免責聲明：詳情請參閱 http://www.meanwell.cc/serviceDisclaimer.aspx |
||||||
