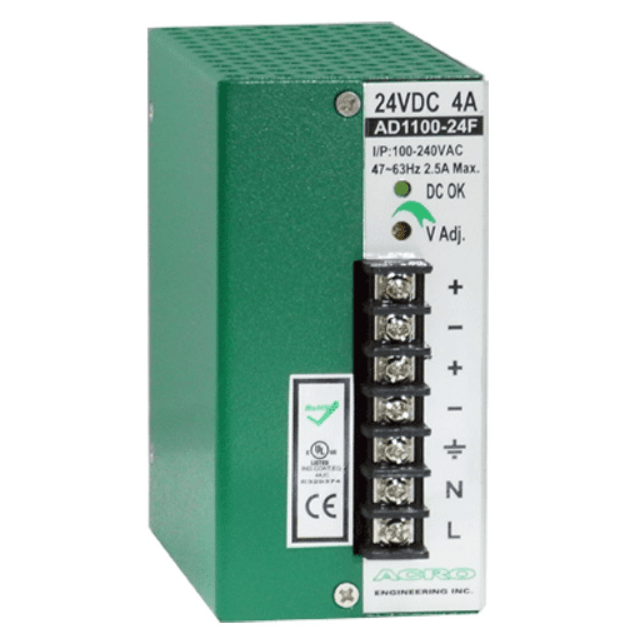

艾可 AD1100F｜軌道式電源供應器

In Stock

軌道式電源-100瓦,單輸出
輸入電壓:100~240VAC/120~370VDC
額定輸出電壓:+12V、+24V、+48V
額定輸出功率:100W
產品尺寸:110(H)X121(D)X56(W)mm
產地:台灣

分類: 艾可, 電源供應器

描述
詳細規格
型號規格
下載專區

描述

艾可 AD1100F 電源供應器｜工業用 100W 開關電源

AD1100F 是艾可 ACRO 推出的 24V 100W 導軌式電源，適用於工業自動化、PLC 系統與控制箱配電。MIT 製造，體積小巧，高效率輸出。

本系列包含 AD1100-12F,AD1100-24F 及AD1100-48F,堅固耐用及高功率密度的設計,滿足節省空間以及在工業上之應用,所有型號內建乾接點Alarm訊號及o-ring diode 以建置備援應用並裝置過電壓保護、過載保護、短路保護,等保護措施。周全的設計,可安裝在T.35軌道上及使用附加之固定片裝載在墻面上。所有型號皆符合RoHS規範、CE標誌、取得UL508認證。

產品介紹

專為環境惡劣的工業應用設計,堅固耐用,體貼的固定方式設計可免工具直接卡人TS35鋁軌,或用本體上之固定片鎖付於機箱面板或櫃子上,專為配電機箱設計之尺寸與配線位置,充分節省空間更提供配線的方便性。本產品適用於自動控制系統,工廠自動化,工業控制,儀器設備,電磁的傳動器和其它直流電機的負載並根據最新的需求和標準設計計而成。

產品特性

創新設計之工業級軌道式電源供應器
空氣自然對流散熱
電壓過高保護
電流過載保護
短路保護
軌道式/固定片鎖附固定保護
選擇性警示訊號(乾接點)/備援功能
高電力密度
高可靠性
體積小,效率高,價格低廉
符合RoHS/UL/CE標準
3年品質保固

操作環境

運作温度:-40~50度
運作濕度:不凝結,5%-95%相對濕度

詳細規格

規格類別	規格項目	內容
一般規格	切換頻率	85kHz
	隔離電壓 (輸入-輸出)	3000VAC / 4242VDC
	隔離電壓 (輸入-FG)	1500VAC / 2121VDC
	隔離電壓 (輸出-FG)	500VAC / 710VDC
	隔離電阻	100MΩ (當輸入-輸出 @500VDC)
	操作溫度	-40ºC ~ 50ºC (環境)
	降額	從 50ºC 到 70ºC，每度降額 2.5%
	儲存溫度	-40ºC 到 +85ºC
	相對濕度	5% ~ 95% RH, 非冷凝
	溫度係數	每 ºC 輸出電壓 ±0.04%
	平均無故障時間 (MTBF)	60,000 小時 (最小值)，依 MIL-HDBK-217F, 25ºC GB
	操作海拔高度	2000公尺
	安裝位置	垂直
	振動	隨機振動, 10~500Hz, 3 軸
輸入規格	輸入電壓	100~240VAC / 120~370VDC
	輸入頻率	47~63Hz
	浪湧電流 (冷啟動)	22A/115VAC 44A/230VAC
	額定輸入電流	2.5A Max., Vi=100~240VAC
	漏電流	輸入-輸出 0.25mA 輸入-FG 3.5mA (Vi=250VAC)
輸出規格	輸出電壓準確度	±1%
	最小負載	0%
	線性調節率	±1% (測量從低線到高線的額定負載)
	負載調節率	±1% (測量從 20% 到 100% 額定負載, 230VAC 輸入)
	電壓調整範圍	±10% (Min.)
	額定連續負載	8A@12VDC 4A@24VDC 2A@48VDC
	Sustain Time	20mS (最小值), 滿載 @230VAC
	開機時間	1300mS
	上升時間	13mS
	下降時間	25mS

型號規格

型號	輸出電壓調整	最小負載	額定負載	最大負載	漣波雜訊	效率	過電壓保護
AD1100-12F	+12VDC±10%	0A	8.0A	8.0A	100mVp-p	80%	15~17VDC
AD1100-24F	+24VDC±10%	0A	4.0A	4.0A	150mVp-p	81%	27~30VDC
AD1100-48F	+48VDC±10%	0A	2.0A	2.0A	250mVp-p	83%	52~56VDC
