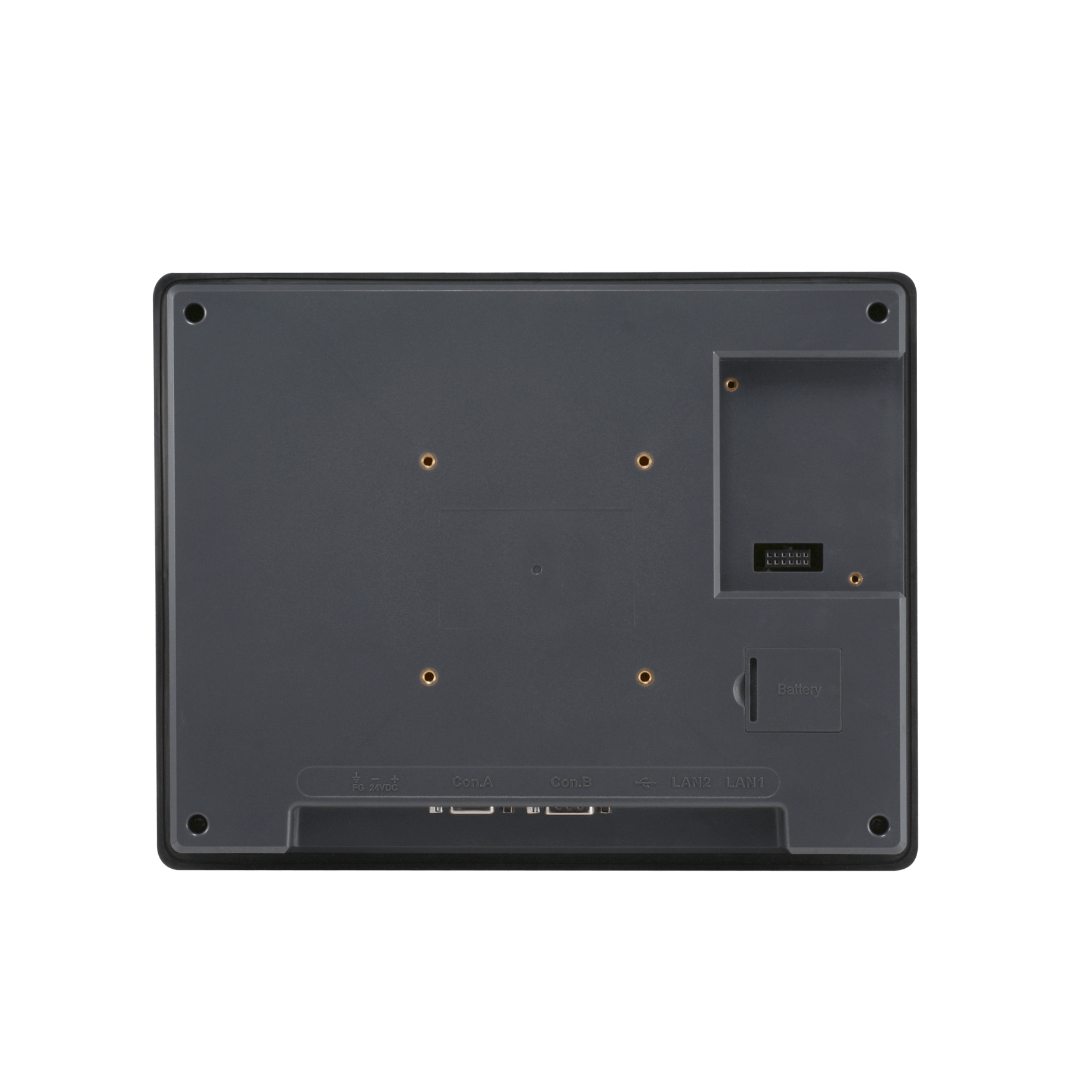

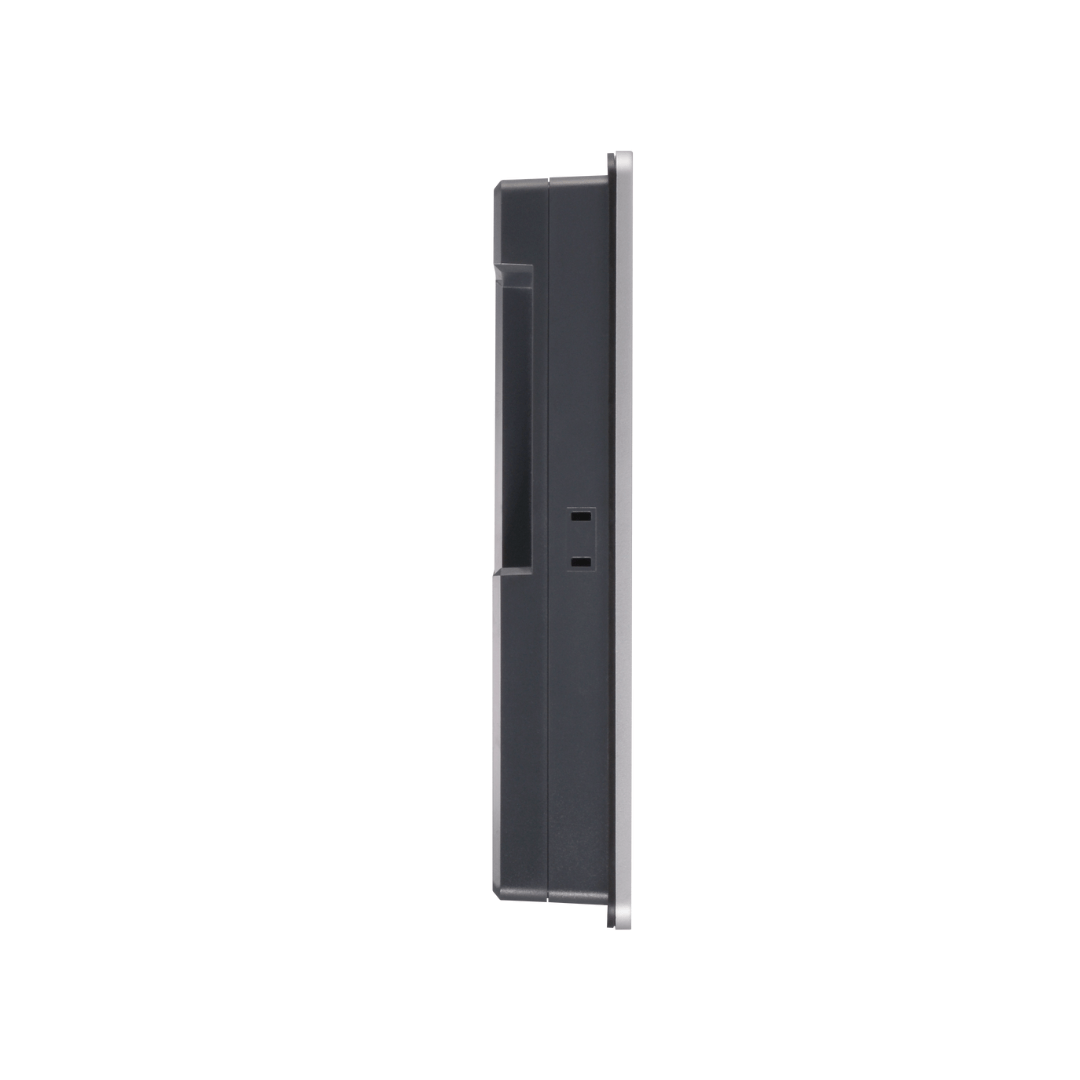

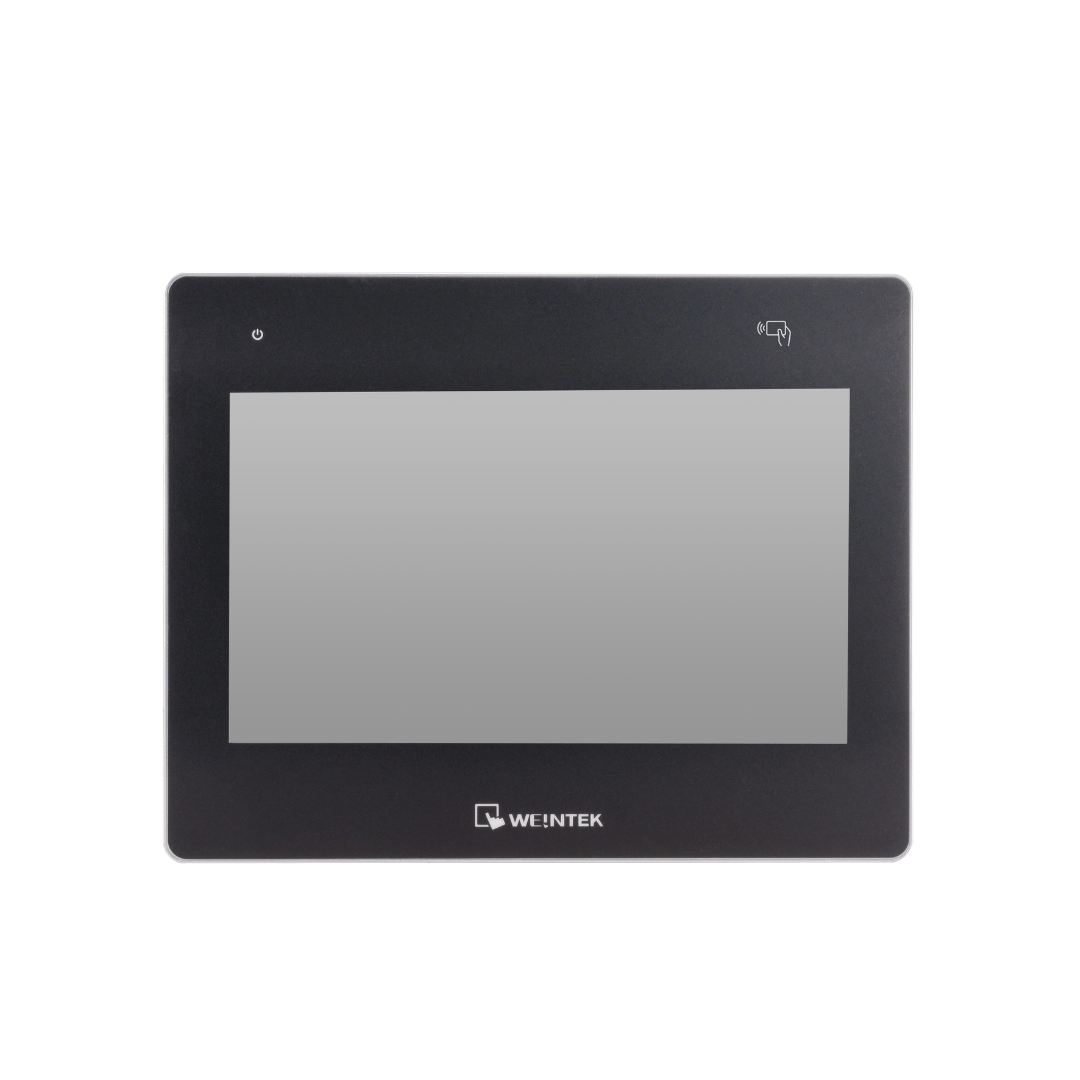

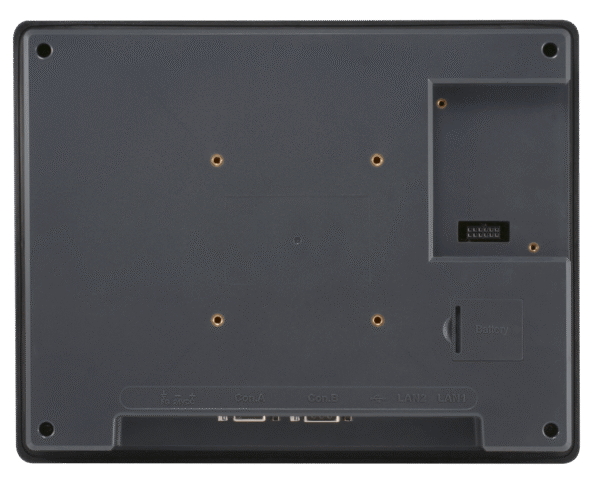

威綸 cMT3102X (R)｜10.1 吋進階型人機介面 HMI
In Stock
- 10.1″ 1024 x 600寬視角LCD
- 內建無線射頻識別 (RFID) 功能
- 內建4 GB儲存記憶體及萬年曆
- COM2及COM3 RS-485 2W皆支援MPI 187.5K，同時間請擇一使用
- CAN Bus支援CANopen, CAN Bus 2.0A/2.0B, SAE J1939
- 主機板塗布保護處理，能抵抗在嚴苛環境中的腐蝕問題
- 內建電源隔離
- NEMA4 / IP66 面板防護等級
- 可搭配M02 WiFi擴充模組，支援無線傳輸功能
- 產地:台灣
描述
威綸 cMT3102X (R) – 10.1″ WVA觸控螢幕人機介面
RFID 感應即登入，安全性全面升級
cMT3102X (R) 與 ISO/IEC 14443 Type A/B 標準相容，支援讀取頻率為 13.56MHz 的 RFID 標籤與卡片，最遠讀取距離可達 4 公分，使用者僅需感應卡片即可完成身分驗證，無需手動輸入密碼。搭配 EasyBuilder Pro 使用，能進一步整合進出標籤資料，建立完整的資料取樣（Data Sampling）物件，顯示每一筆資料狀態。
四核心效能，應對多工環境
內建四核心 RISC 處理器，搭配 1GB RAM 與 4GB Flash 記憶體，輕鬆處理複雜的圖控畫面，提升整體的操作體驗。cMT3102X (R) 符合 NEMA4 標準，且前面板具備 IP66 防護等級。主機板具備防護塗層，適用於潮濕、多塵的工業環境；同時，機身通過 CE、ATEX、UL 國際認證，品質與安全皆具專業保障。

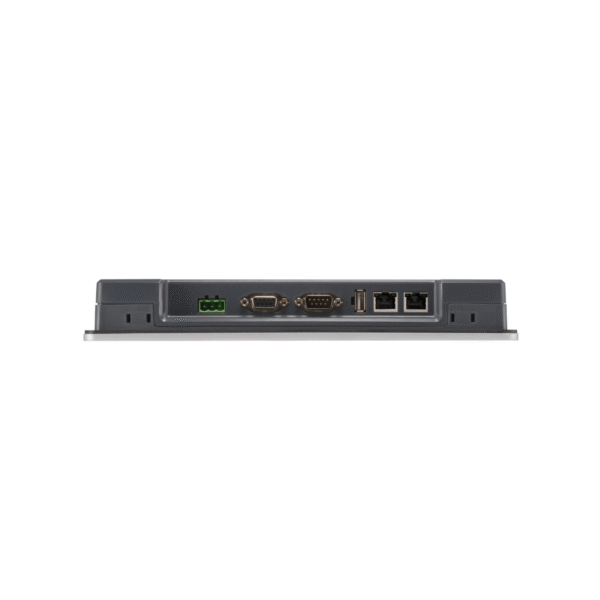

通訊介面齊全，工控設備隨插即用
cMT3102X (R) 支援雙乙太網路口、USB、RS-232 及 RS-485 介面，並相容 CAN Bus 通訊協議，能靈活串接各類自動化設備，具備高度彈性的部署能力。此外，透過選購的 M02 WiFi 擴充模組與 Weincloud 雲端服務，能突破布線限制，啟用無線遠端資料傳輸功能，進一步提升工控應用效率與資料可視化管理。
詳細規格
| 顯示 | 顯示器 | 10.1” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 350 | |
| 對比度 | 1000:1 | |
| 背光類型 | LED | |
| 背光壽命 | >50,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.2175 (H) x 0.2088 (V) | |
| 觸控面板 | 類型 | 4-wire Resistive Type |
| 觸控精確度 | Active Area Length(X)±2%, Width(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| CAN Bus | Yes | |
| 乙太網路 | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 | |
| WiFi | M02 WiFi Expansion Module (Optional) | |
| 序列埠 | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W,CAN Bus | |
| RS-485內建電源隔離 | N/A | |
| RFID 相容標準 | ISO/IEC 14443 Type A/B, Frequency: 13.56 MHz | |
| RFID 讀取距離 | Max. 4 cm | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 1A@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 271 x 213 x 38 mm | |
| 開孔尺寸 | 260 x 202 mm | |
| 重量 | 約1.2 kg | |
| 安裝方式 | Panel mount, VESA mount 75 x 75 mm | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 50°C (32° ~ 122°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| ATEX | ATEX Zone 2/22 Category 3 G/D | |
| UL | N/A | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
外型尺寸
檔案下載
