NOVE500E 系列
In Stock
- 支援 AUTO/MAN 輸出功能。
- 運行開始及終點預約功能。
- RUN/STOP 功能。
- 透過外部接點輸入可 RUN/STOP、選擇 SP、計時動作。
- Power 模式功能 (STOP、COLD、HOT)。
- 傳送輸出基本 2 點 (PV、SP、MV)。
- 警報輸出基本 2 點 (最多 4 點)。
- 顯示輔助輸出狀態的運行畫面。
- 各區間輸入補正功能 (最多 4 點)。
- 支援多種通訊協議 (Modbus 等)。
- 加熱斷線警報功能。
- 支援多種輔助輸出 (IS、ALM、TMR、RUN 等)。
分類: 溫控器和錶頭
描述
NOVE500E系列

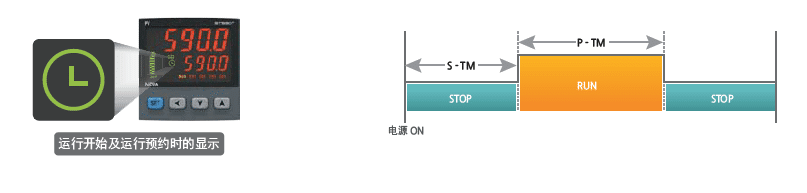

運行時間及運行預約功能的搭載 (ST Series)
- 運行開始預約是過了設定時間 (S-TM)，RUN 後溫度控制就會開始。
- 運行終了預約是過了設定時間 (P-TM)，就會成為停止狀態，控制輸出也停止。

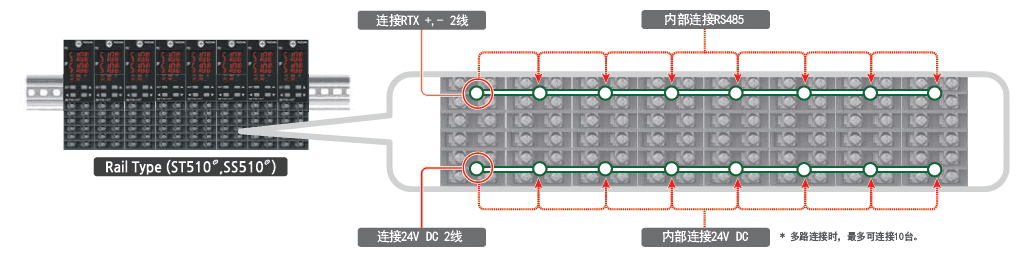

電源及通信多路連接
- 使用 Rail 式控制器時，可緊密多路連接電源及通信，使接線簡單化。

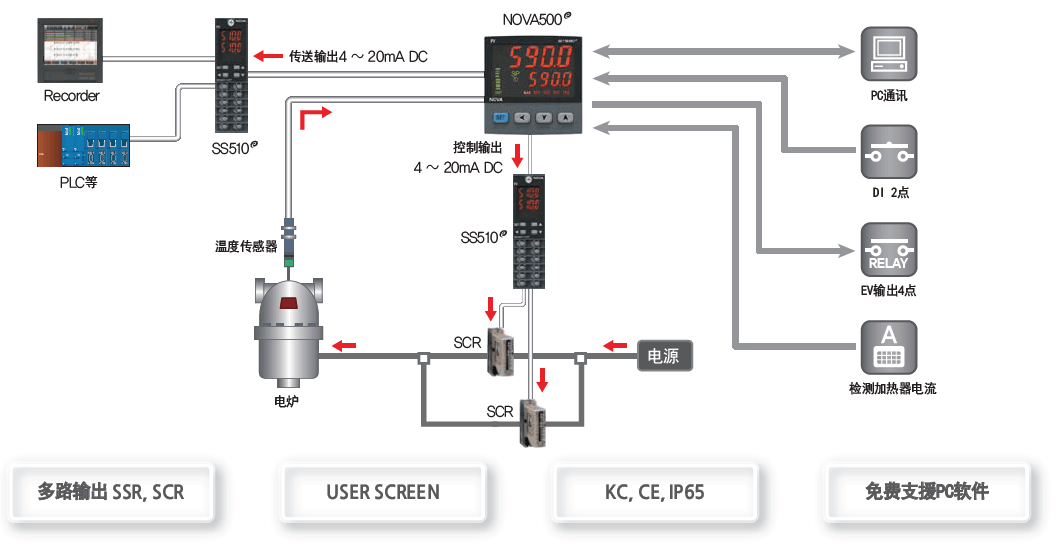

構成例 (電爐控制)

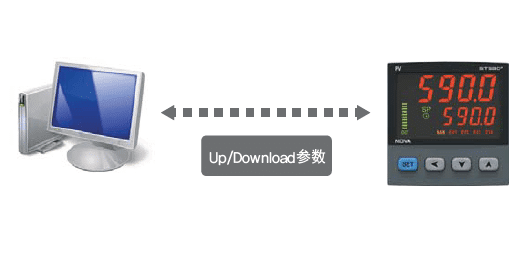

參數管理
- 可 Up/Download 參數，使管理參數更簡單化。

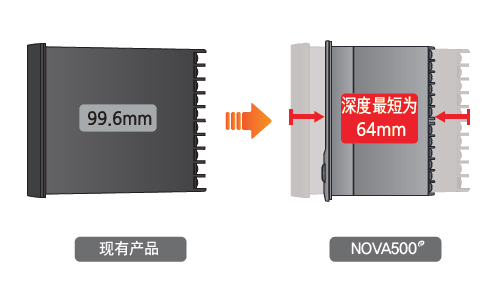

小巧型
- 以更加變短的深度來確保安裝空間。

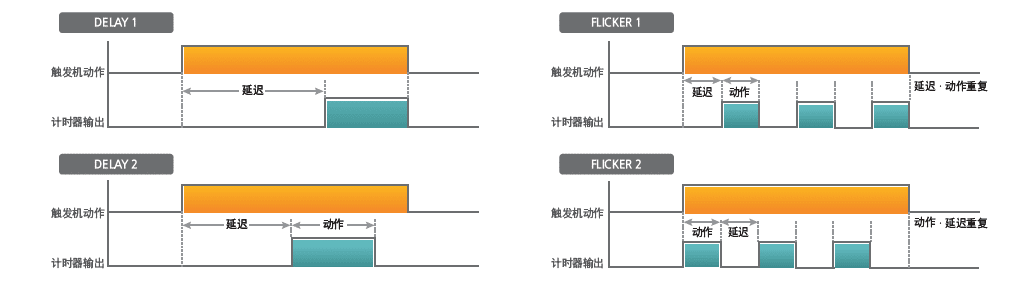

支持計時器輸出
- 觸發機外 (DI1、DI2、RUN) 動作時，內部計時器的動作，可減少外部機器 (計時器) 的使用，使接線簡單化。

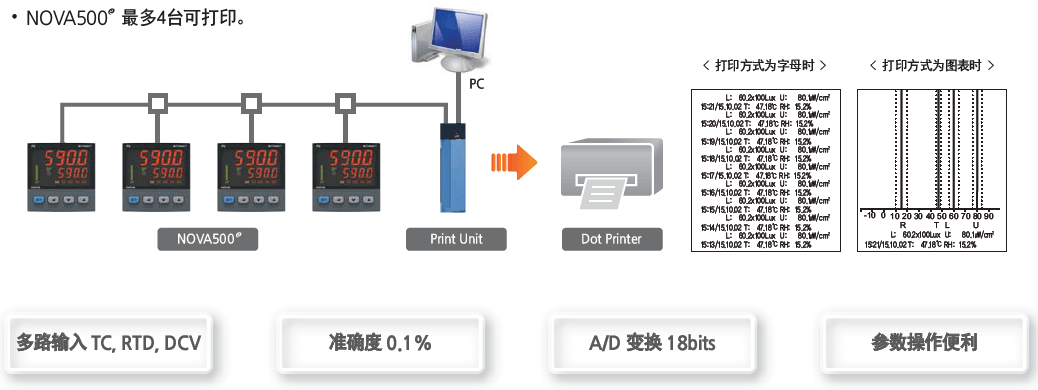

Dot Printer 輸出
- PC 通訊時，可利用 Print Unit 在 Dot Printer 上打印運行信息 (運行開始時間、PV、ALM 範圍)。

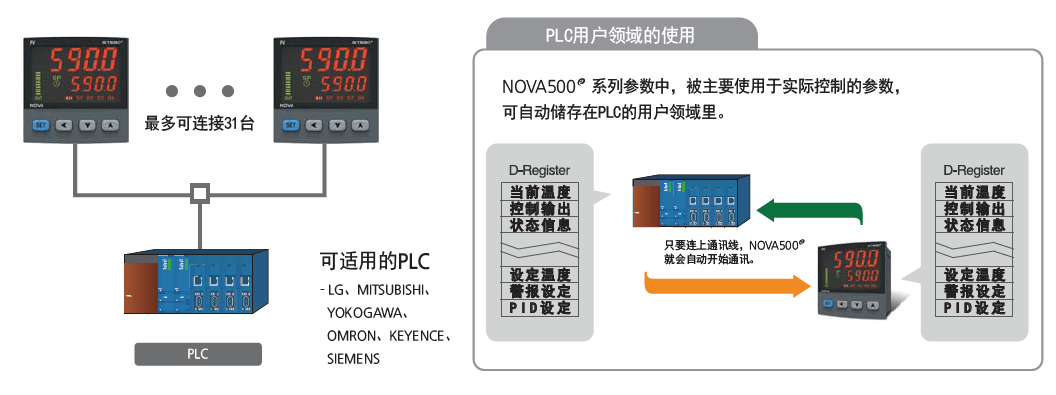

PROGRAMLESS 通訊
- 因內置了 PLC 的協議，可沒有另外的程序也可自動與 PLC 連接。PLC 的 1 個通訊端口最多可連接 31 台。

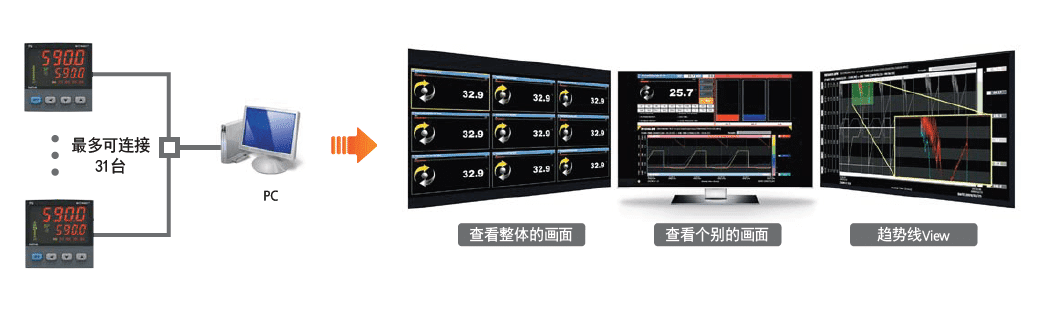

免費提供運行程序
- 免費提供在 PC 上可控制/監視的運行系統，可提高用戶的便利性和經濟性。

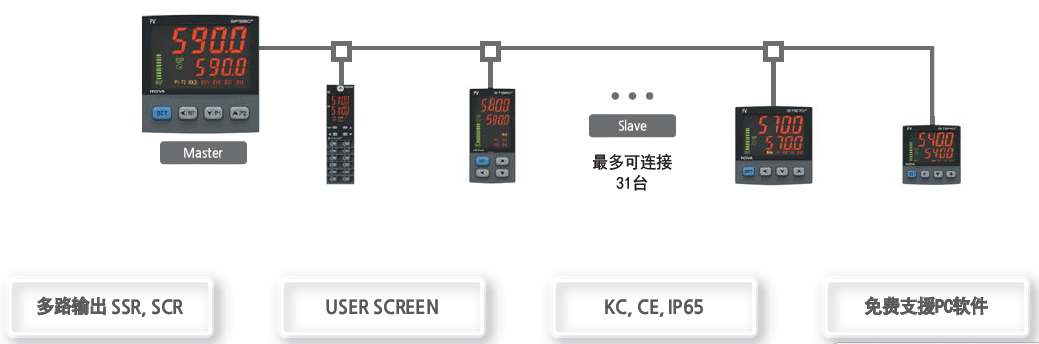

協調動作
- NOVA500* SERIES 系列的 ST 或 SP 系列為 Master，通用控制器 (ST 系列) 連接到 Slave，將設定值 (SP) 從 Master Unit 傳送到 Slave Unit 的系統。
型號規格
| 屬性 | 類別 | ST590*/ST580* ST570*/ST540* (ST Series) | SP590*/SP580* SP570*/SP540* (SP Series) | SD560* (SD Series) | SL540* (SL Series) | SS510* (SS Series) |
| 尺寸 | 1 (48*48) | RAIL TYPE | — | — | 48*48 | RAIL TYPE |
| 4 (48*48) | 48*48 | 48*48 | — | — | — | |
| 6 (72*72) | — | — | 96*48 | — | — | |
| 7 (48*96) | 72*72 | 72*72 | — | — | — | |
| 8 (48*96) | 48*96 | 48*96 | — | — | — | |
| 9 (96*96) | 96*96 | 96*96 | — | — | — | |
| 形式 | 0 (一般控制) | 一般控制 | 一般控制 | 一般控制 | 一般控制 | 一般控制 |
| 1 (加熱·冷卻控制) | 加熱·冷卻控制 | — | — | — | — | |
| 2 (位置比例控制) | 位置比例控制 | 位置比例控制 | — | — | — | |
| 傳送輸出 (SS) | A | — | — | — | — | 4-20mA |
| B | — | — | — | — | 0-20mA | |
| 1 | — | — | — | — | 0-100mV | |
| 2 | — | — | — | — | 0-10V | |
| 3 | — | — | — | — | 0-5V | |
| 4 | — | — | — | — | 1-5V | |
| 電源 | 0 (100-240V AC) | 100-240V AC | 100-240V AC | 100-240V AC | 100-240V AC | 100-240V AC |
| 1 (24V DC) | 24V DC | 24V DC | 24V DC | 24V DC | 24V DC | |
| 選項 | /EV (RELAY 2點) | RELAY 2點 | RELAY 2點 | RELAY 2點 | RELAY 1點 | RELAY 1點 (註1) |
| /RS (RS485) | RS485 | RS485 | RS485 | RS485 | RS485 | |
| /D1 (DI2點) | DI2點 | DI2點 | DI2點 | — | — | |
| /HBA (加熱斷線 1點) | 加熱斷線 1點 | 加熱斷線 1點 | — | — | — | |
| /MT (多路連接) | 多路連接 | — | — | 多路連接 | — | |
| /A1 (4-20mA) | — | — | — | — | 4-20mA (註3, 註5) | |
| /A2 (0-20mA) | — | — | — | — | 0-20mA (註3, 註5) | |
| /V1 (0-100mV) | — | — | — | — | 0-100mV (註3, 註5) | |
| /V2 (0-10V) | 0-10V | 0-10V | 0-10V | — | 0-10V (註3, 註5) | |
| /V3 (0-5V) | 0-5V | 0-5V | 0-5V | — | 0-5V (註3, 註5) | |
| /V4 (1-5V) | 1-5V | 1-5V | 1-5V | — | 1-5V (註3, 註5) |
註釋
- 註1: 540* RELAY 1點
- 註2: DI/HBA 不同時選擇 (570* 可同時選擇)
- 註3: ST、SP OUT1 選項
- 註4: 540* 選項時 OUT2 不使用
- 註5: 570* 不可使用

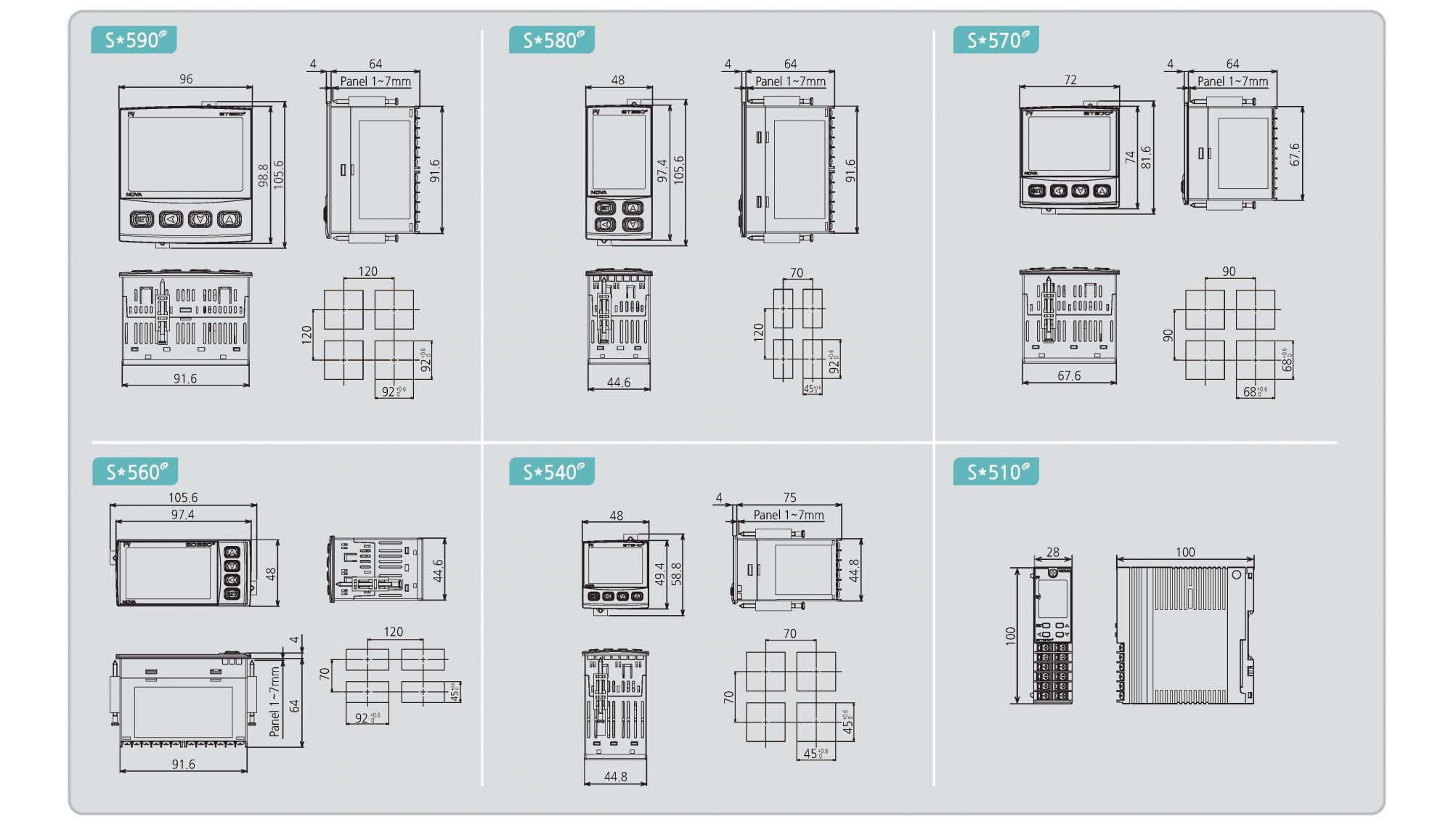

外型尺寸
