威綸 cMT3218XP 人機介面 HMI｜21.5 吋工業自動化觸控螢幕
- 21.5″ 1920 x 1080寬視角LCD
- 內建4 GB儲存記憶體及萬年曆
- COM2及COM3 RS-485 2W皆支援MPI 187.5K，同時間請擇
一使用 - CAN Bus支援CANopen, CAN Bus 2.0A/2.0B, SAE J1939
- NEMA4 / IP66 面板防護等級
- 產地:台灣
分類: 威綸 WEINTEK人機介面, cMT X系列, 進階型
品牌： 威綸 Weintek描述

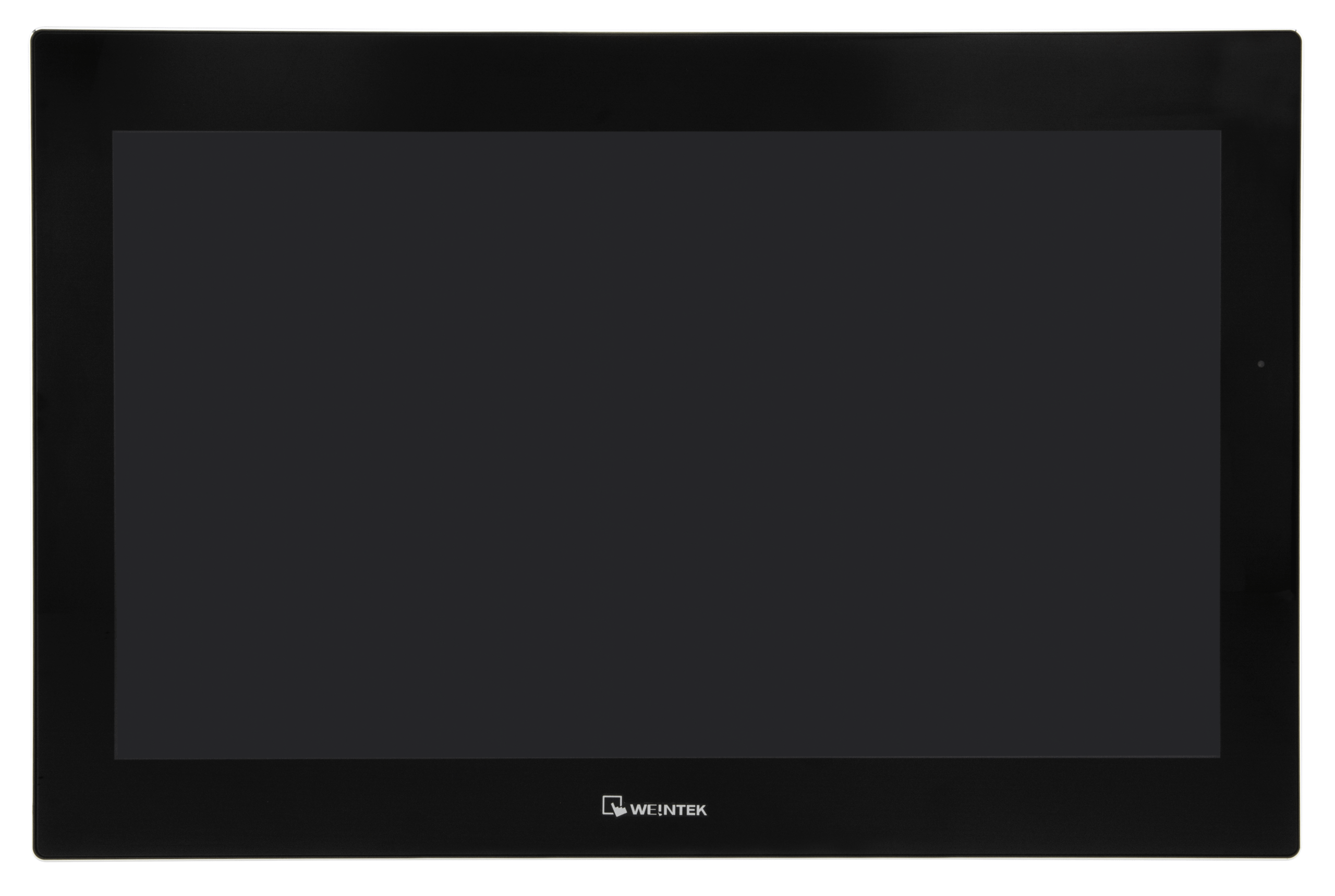

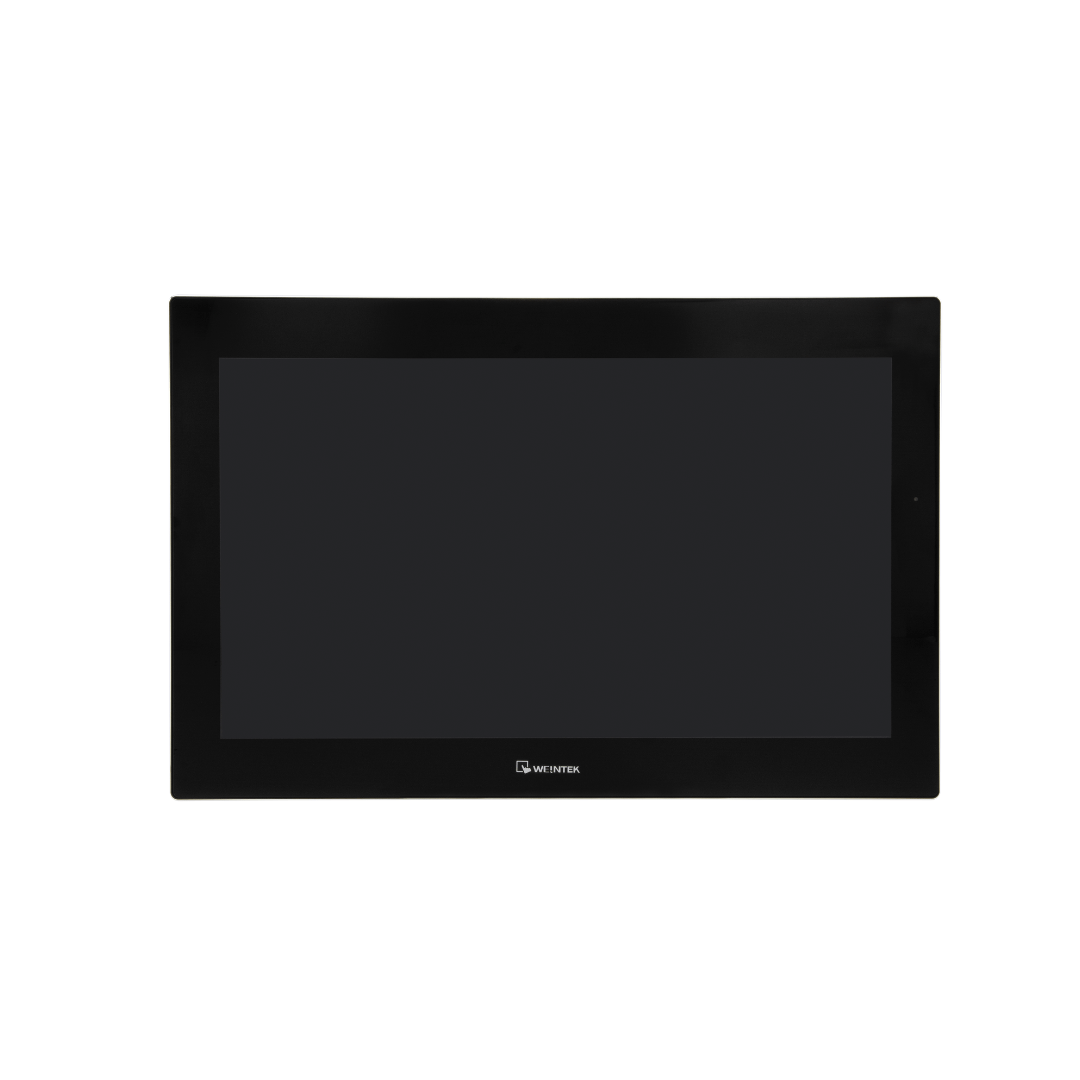

威綸 cMT3218XP – 21.5″ WVA觸控螢幕人機介面
cMT3218XP，面板搭載 Full HD 高解析度螢幕，外殼採用質感鋁合金搭配 CTP 面板，集合所有強大軟硬體性能於一身，適合導入工業自動化、機械控制、自助機台、零售看板等多元應用場域，幫助企業實現智慧工廠製造與高效數據分析管理。
高清 FHD 顯示，操作畫面一目了然
21.5 吋 cMT3218XP 擁有高解析度 1920 x 1080（FHD） 畫質，加上 500 cd/m² 亮度與 1000:1 對比度，畫面更細膩、色彩更鮮明。WVA（寬視角）提供四面向 89° 超廣視角，無論從上下左右哪個角度觀看，都能維持清晰內容，動態數據一目了然。

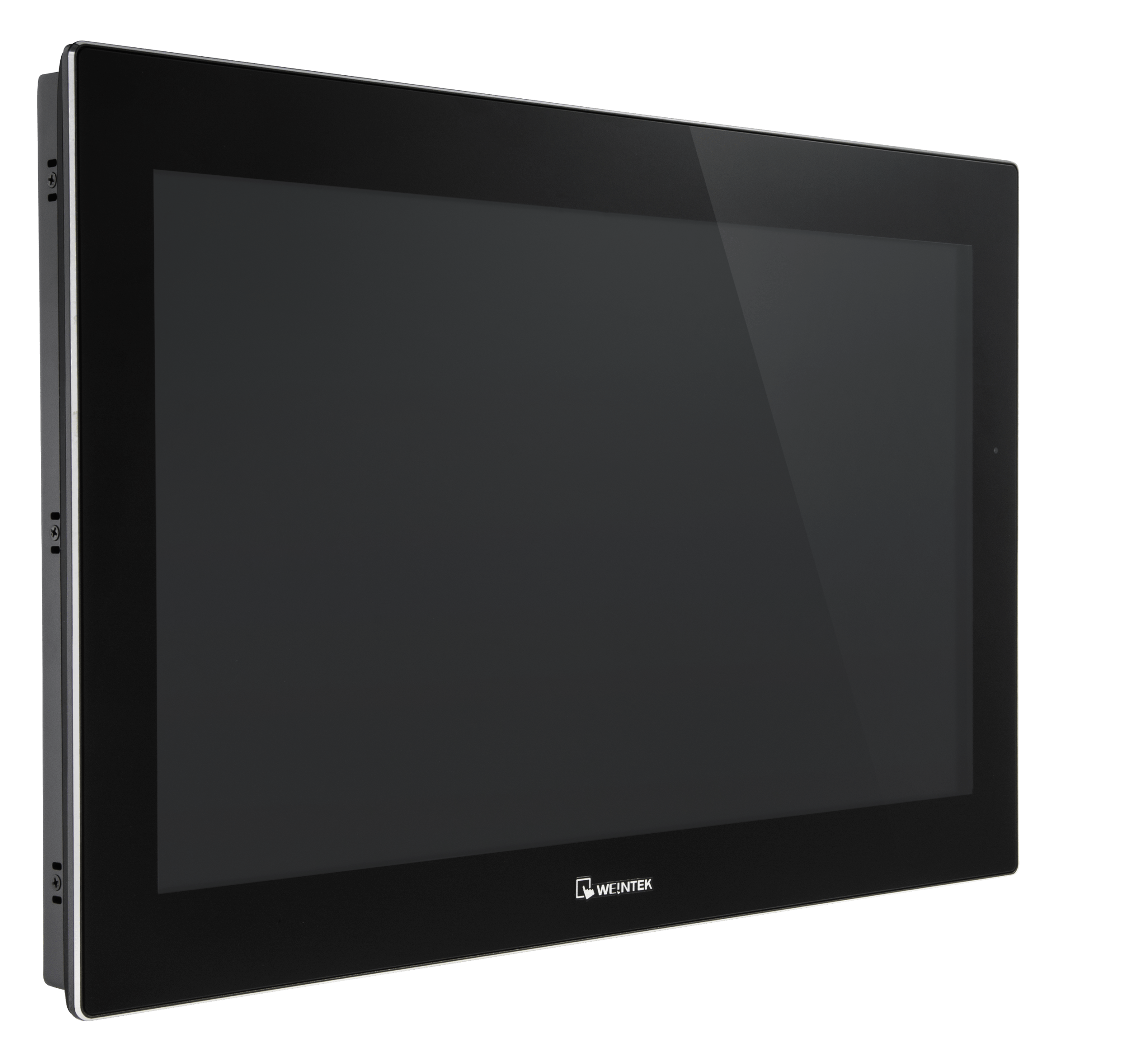

鋁合金高質感機身
cMT3218XP 全機身採用高規格工業設計。強化玻璃面板搭載電容式觸控技術，支援多點觸控與直覺手勢操作，戴著手套也能流暢點選；同時，前面板通過 IP66 防護等級，能抵擋灰塵與水氣入侵，提高機身耐用壽命。外殼方面，採用鋁合金設計、符合 NEMA4 標準，機身結構有保障，支援嵌入式面板、VESA 懸臂支架安裝，與各式機台或櫃體設計無痕融入。
四核心效能，應對多工環境

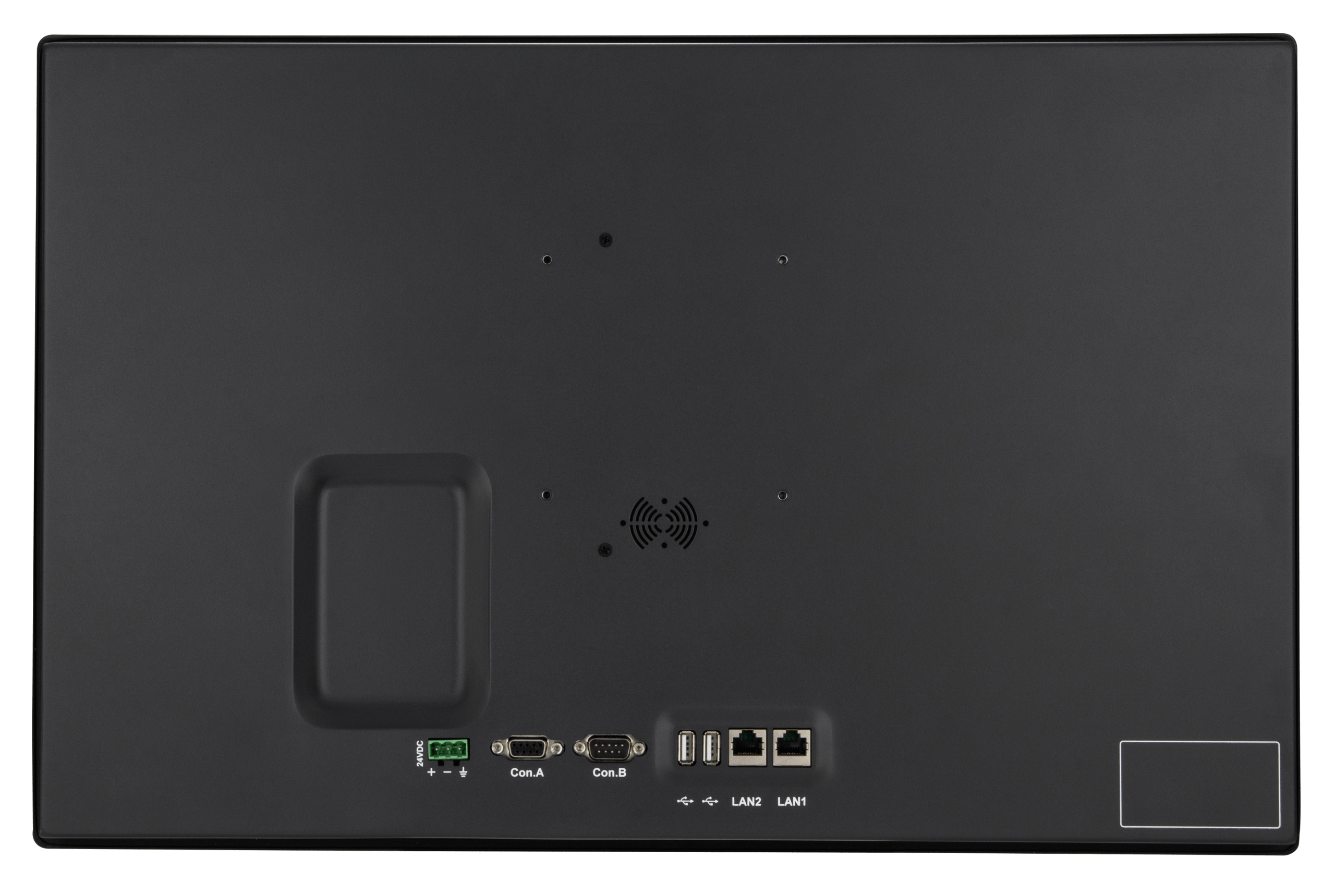

內建強大四核心 RISC 處理器，結合 2GB RAM 與 4GB Flash，無論是多頁畫面切換，或顯示即時資料，都能流暢處理，大幅提升整體運作效能。支援多元 I/O 通訊介面，如：雙乙太網路孔、雙USB、RS-232、RS-485，與常見工業通訊協議（MPI 187.5K、CANopen）兼容，讓您輕鬆整合各廠牌控制器與設備，打造穩定靈活的控制架構。
詳細規格
| 顯示 | 顯示器 | 21.5” 寬視角 (WVA) |
| 解析度 | 1920 x 1080 | |
| 亮度 (cd/m2) | 500 | |
| 對比度 | 1000:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.24795 (H) x 0.24795 (V) | |
| 觸控面板 | 類型 | Tempered Glass, Capacitive Type |
| 硬度 | ≧ 6H | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 2 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | SD/SDHC |
| USB Host | USB 2.0 x 1 | |
| 乙太網路 |
LAN 1: 10/100/1000 Base-T x 1 |
|
| WiFi | N/A | |
| 序列埠 |
Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W,CAN Bus |
|
| RS-485內建電源隔離 | N/A | |
| CAN Bus | YES | |
| 聲音輸出 | Built-in Mono Speaker | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 1.8A@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | Aluminum | |
| 外形尺寸 WxHxD | 546 x 354 x 47.5 mm | |
| 開孔尺寸 | 532 x 340 mm | |
| 重量 | 約 5.5 kg | |
| 安裝方式 | Panel mount, VESA mount 100 x 100 mm | |
| 操作環境 | 防護等級 | NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 50°C (32° ~ 122°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | 適用海拔高度(氣壓) | N/A |
| CE | CE marked | |
| UL | N/A | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1
[RS232]4W |
COM3
[RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2
[RS485] 2W |
COM2
[RS485] 4W |
COM3
[RS485] 2W |
CAN
Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||

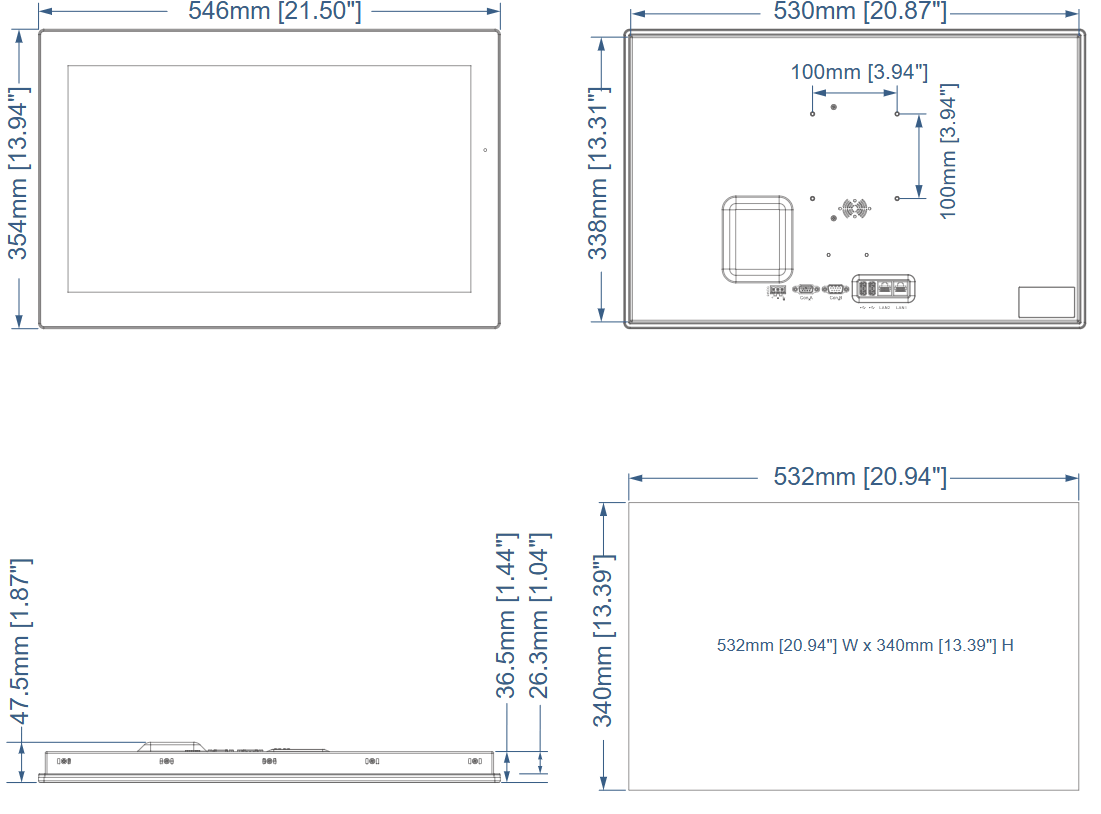

外型尺寸
