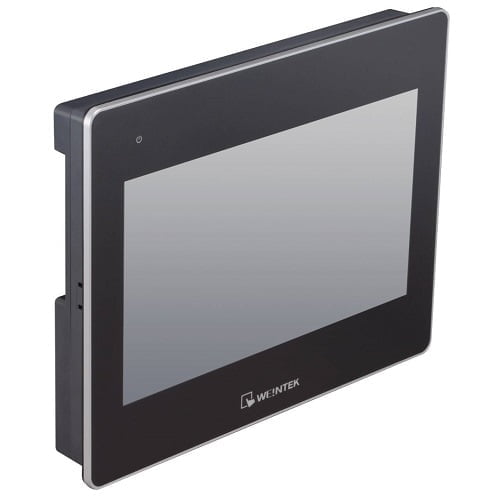

威綸 cMT3102X｜10.1 吋進階型人機介面 HMI
In Stock
- 10.1″ 1024 x 600寬視角LCD, LED背光燈
- 內建4 GB儲存記憶體及萬年曆
- COM2及COM3 RS-485 2W皆支援MPI 187.5K，同時間請擇一使用
- CAN Bus支援CANopen, CAN Bus 2.0A/2.0B,SAE J1939
- 無風扇冷卻系統
- 主機板塗布保護處理，能抵抗在嚴苛環境中的腐蝕問題
- 內建電源隔離
- NEMA4 / IP66 面板防護等級
- 可搭配M02 WiFi擴充模組，支援無線傳輸功能
- 產地:台灣
分類: cMT X系列, 威綸 WEINTEK人機介面, 進階型
描述
Weintek cMT3102X｜10.1 吋 HMI 面板｜強化通訊整合，支援 MQTT、OPC UA
隨著⼯業⾃動化⾛向智慧化、通訊整合及無線應⽤趨勢，⼈機介⾯的⾓⾊定位及發展⽅向也隨之改變。為滿⾜客⼾需求，威綸科技推出最新型模組化⼈機介⾯設計–cMT3102X以及M02 WiFi擴充模組，將以更靈活、彈性的⽅式提供客⼾聯網建置⽅案。
cMT3102X為10.1”螢幕之cMT X進階型⼈機介⾯，不僅有完整的軟硬體功能⽀援，作為⾸款⽀援通訊擴充模組的HMI，可另⾏搭配M02 WiFi擴充模組，即可輕鬆實現無線網路連線能⼒。
cMT3102X五項特⾊:
- ⾼速cMT X標竿體驗-⾼規格四核⼼A17 CPU，提供極⾼運算效能及3D圖形處理能⼒。
- 精緻外型設計-以簡約⿊⾊系設計及銀⾊邊框，淬鍊出流利線條質感。
- 雙⼄太網路配置-雙⼄太網路協助進⾏應⽤與實體層的分隔，是引領IT與 OT整合不可或缺的配置。
- ⽀援通訊模組-搭配同期發表的M02，為HMI增添WiFi連線能⼒，以應⽤在佈線困難之場域。
- 完整軟硬體⽀援-⽀援SIEMENS MPI、CAN Bus驅動程式、JS物件、WebView，並能使⽤OPC UA伺服器、MQTT、SQL資料庫、PLC網⾴瀏覽器、CODESYS、EasyAccess 2.0等進階監控、整合功能。不僅全⽅位滿⾜⾃動化需求，更是系統整合的⼀⼤利器。
| 螢幕解析度 | 10.1” TFT 1024 x 600 | ||
| 觸控螢幕 | 電阻式 | ||
| 處理器 | 四核心A17 1.6GHz | ||
| Flash/RAM | 4GB/1GB | ||

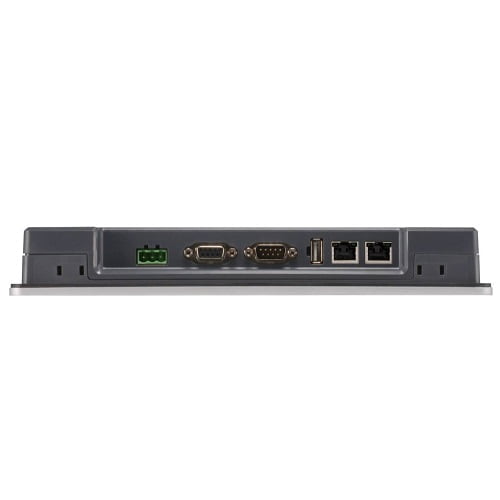

| USB | USB 2.0 x 1 (Host) | ||
| 乙太網路口 | 10/100/1000 Base-T x 1 10/100 Base-T x 1 | ||
| WiFi | M02 WiFi擴充模組(選購) | ||
| 序列埠 | Con.A:COM2 RS-485 2W/4W,COM3 RS485 2W,CAN Bus Con.B:COM1 RS-232 4W,COM3 RS-232 2W* | ||
| MPI | 支援 | ||
| 開孔尺寸 | 260 x 202 mm | ||
| 電源隔離 | 有 | ||
詳細規格
| 顯示 | 顯示器 | 10.1” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 350 | |
| 對比度 | 1000:1 | |
| 背光類型 | LED | |
| 背光壽命 | >50,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.2175 (H) x 0.2088 (V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | 四核心RISC中央處理器 | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| USB Client | N/A | |
| 乙太網路 | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 | |
| WiFi | M02 WiFi擴充模組(選購) | |
| 序列埠 | Con.A:COM2 RS-485 2W/4W,COM3 RS-485 2W,CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W* | |
| RS-485內建電源隔離 | N/A | |
| CAN Bus | Yes | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 1A@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 271 x 213 x 38 mm | |
| 開孔尺寸 | 260 x 202 mm | |
| 重量 | 約1.2 kg | |

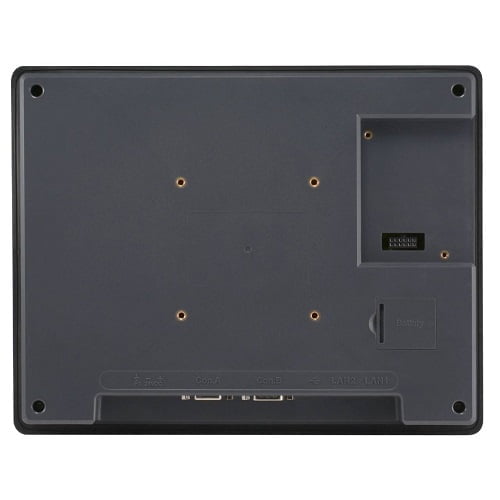

| 安裝方式 | 面板安裝，VESA壁掛架75 x 75 mm | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 50°C (32° ~ 122°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| ATEX | ATEX Zone 2/22 Category 3 G/D | |
| UL | cULus Listed | |
| 軟體 | EasyBuilder Pro | V6.05.02或更新版本* |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232] 4W | COM3 [RS232] 2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
檔案下載
