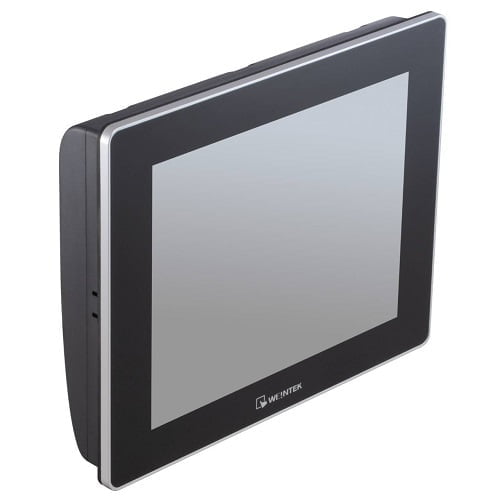

威綸 cMT3092X｜9.7 吋進階型人機介面 HMI
In Stock
- 9.7″ 1024 x 768寬視角LCD
- 四核心CPU搭配高性能3D處理器
- 無風扇冷卻系統
- 內建4 GB儲存記憶體及萬年曆
- COM2及COM3 RS-485 2W支援MPI 187.5K同時間請擇一使用
- 內建電源隔離
- NEMA4 / IP66面板防護等級
- 產地:台灣
分類: 威綸 WEINTEK人機介面, cMT X系列, 進階型
描述
Weintek cMT3092X｜9.7 吋高亮彩觸控 HMI｜強效通訊整合力
全新的cMT X系列人機:cMT3092X/cMT3152X/cMT3162X，搭載A17四核心CPU，擁有專屬高效能3D圖形處理器，圖形處理能力更可達前代機型的12倍。對於導入「cMT HMI + CODESYS控制器」方案的使用者，cMT X系列受惠於處理器強大的運算能力，即使在啟用CODESYS後，人機端速度也幾乎不受影響，操作體驗完全不打折。

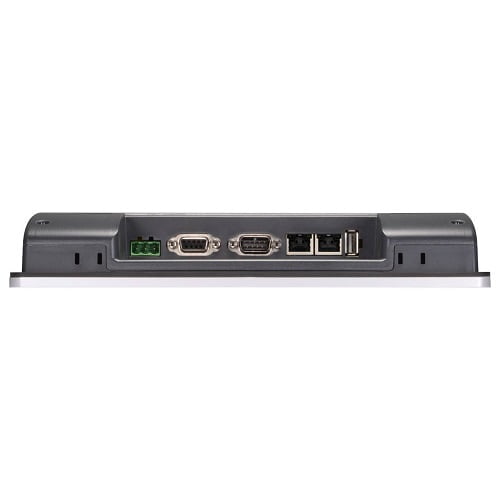

cMT X系列人機配備相當完整的周邊連接能力，包含雙乙太網路口，RS232、RS485 2W/4W，外接USB Host插槽，和喇叭聲音輸出；且將忠實保有cMT系列的功能與創新軟體架構、強大且廣泛的PLC通訊能力、IIoT物聯網整合性能，以及EasyAccess 2.0遠端連線與穿透支援能力。而在功能性以外，cMT X系列的外觀以全黑簡約設計搭配銀色邊框，呈現出洗鍊的線條及非凡的質感。cMT3162X的螢幕更獨創應用全貼合技術的整合型觸控面板，讓機體大幅輕薄化，並同時提供高穿透率、高解析度的極佳視覺體驗。
隨著cMT X系列推出，以下最新功能應用也隨之問世，持續引領最嶄新的人機使用體驗。
- 輕鬆監控:WebView
不管是在桌上型電腦、手機或是平板電腦上免安裝任何軟體，只需要瀏覽器即可開始監控人機。 - 嶄新介面:Web 2.0
全新設計的網頁介面提供優異流暢的網頁體驗，不僅能設定人機，且支援檢視內部取樣與事件資料。另外，網頁資料傳輸支援加密，使用上更加安全。 - 直覺控制:手勢操作
cMT3152X/cMT3162X搭載電容式多點觸控面板，搭配EasyBuilder Pro提供最新的手勢功能，可設計直覺式的手勢操作，執行各項控制。 - 有感回饋:事件震動
cMT3162X內建有震動器，可及時以震動方式回饋如螢幕觸摸、異常警報等各類型事件。
內外兼具的cMT X系列，憑著其豐富的軟硬體功能與速度優勢，將能輕鬆導入各式各樣的應用場景，扮演系統整合中的關鍵角色。
詳細規格
| 顯示 | 顯示器 | 9.7” 寬視角 (WVA) |
| 解析度 | 1024 x 768 | |
| 亮度 (cd/m2) | 350 | |
| 對比度 | 900:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.2M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.192(H) x 0.192(V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | 四核心RISC中央處理器 | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| USB Client | N/A | |
| 乙太網路 | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 | |
| 序列埠 | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W* | |
| RS-485內建電源隔離 | N/A | |
| CAN Bus | N/A | |
| HDMI | N/A | |
| 聲音輸出 | 內建單聲道喇叭 | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 1A@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 260.6 x 203.1 x 44.5 mm | |
| 開孔尺寸 | 250 x 192 mm | |
| 重量 | 約1 kg | |

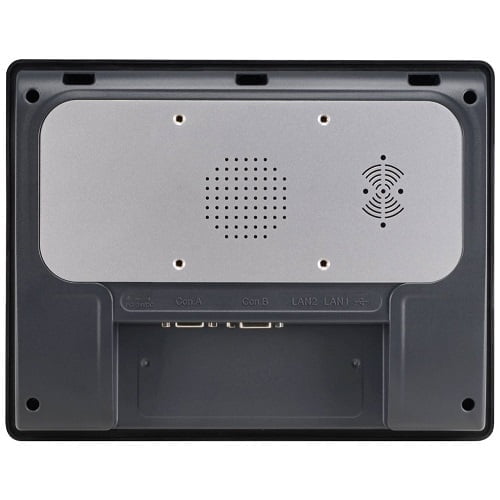

| 安裝方式 | 面板安裝，VESA壁掛架75 x 75 mm | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 50°C (32° ~ 122°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | cULus Listed | |
| 軟體 | EasyBuilder Pro | V6.04.01 或更新版本* |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485], 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W |
| 1 | Data- | Rx- | |
| 2 | Data+ | Rx+ | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | ||
| 6 | Data- | ||
| 7 | |||
| 8 | |||
| 9 | Data+ | ||
檔案下載
