cMT2166X
In Stock
- oTP整合觸控面板解決方案具備全平面設計、高解析度與高穿透率的光學表現
- 15.6″ 1920 x 1080 FHD IPS LCD
- 四核心Cortex-A17 CPU搭配高性能3D處理器
- 無風扇冷卻系統
- 內建4GB儲存記憶體及萬年曆
- 內建電源隔離
- NEMA4/IP66面板防護等級
描述
在獲得用戶讚譽有加的cMT3162X推出後,為滿足不同應用環境的需求,威綸科技以cMT3162X為基礎,保有cMT3162X的核心特點,持續推出cMT2166X。cMT2166X不僅提供不同的市場定位,也更優化了電源使用效率,讓此系列人機有機會深入更多的應用場合。
cMT2166X一樣配備當前市面上人機產品中最高階的處理器,能勝任最嚴峻的效能考驗;強大的運算處理能力,可滿足用戶對高速、流暢操作體驗的渴望。憑著其豐富的軟硬體功能與速度優勢,cMT2166X能輕鬆導入各式各樣的應用環境,扮演系統整合中的關鍵角色。
令人驚豔的cMT3162X特點,在cMT2166X也能一一實現:
- 高效能四核心CPU: 比起前代,整體效能高出4倍之多,圖形處理能力更可達12倍(分別基於DMIPS性能數據和GFLOPS性能數據)

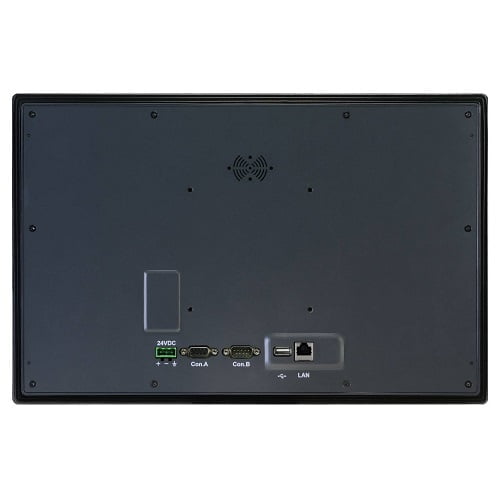

- 完整周邊連接能力: 包含乙太網路口、RS232、RS4852W/4W通訊埠,外接USB Host插槽,和喇叭聲音輸出。
- 高質感簡約外型: 全黑簡約設計,賞心悅目,呈現出洗鍊的線條及非凡的質感。
- 全貼和技術螢幕應用: 機體大幅輕薄化,並提供高穿透率、高解析度的極佳視覺感受。
- 獨家創新軟體功能: 創新觸控手勢與WebView功能,提供截然不同的操作體驗。
詳細規格
顯示 | 顯示器 | 15.6” 寬視角 (WVA) |
解析度 | 1920 x 1080 | |
亮度 (cd/m2) | 300 | |
對比度 | 800:1 | |
背光類型 | LED | |
背光壽命 | >30,000小時 | |
色彩 | 16.2M | |
LCD可視角 (T/B/L/R) | 89/89/89/89 | |
點距 (mm) | 0.17925(H) x 0.17925(V) | |
觸控面板 | 類型 | 強化玻璃電容式觸控面板 |
硬度 | 7H | |
記憶體 | 快閃記憶體 (Flash) | 4 GB |
動態記憶體(RAM) | 1 GB | |
處理器 | 四核心RISC中央處理器 | |
輸出入介面 | SD卡 | N/A |
USB Host | USB 2.0 x 1 | |
USB Client | N/A | |
乙太網路 | 10/100 Base-T x 1 | |
序列埠 | Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W* | |
RS-485 內建電源隔離 | N/A | |
CAN Bus | N/A | |
HDMI | N/A | |
聲音輸出 | 內建單聲道喇叭 | |
萬年曆 | 內建 | |
電源 | 輸入電源 | 24±20%VDC |
電源隔離 | 內建 | |
消耗電流 | 0.9A@24VDC | |
耐電壓 | 500VAC (1分鐘) | |
絕緣阻抗 | 超過 50MW at 500VDC | |
規格 | PCB 塗層 | Yes |
外殼材質 | 前面板:工業塑膠,背蓋:鋁合金 | |
外形尺寸 WxHxD | 400 x 263 x 27.6 mm | |
開孔尺寸 | 384 x 247 mm | |
重量 | 約1.6 kg | |
安裝方式 | 面板安裝,VESA壁掛架100 x100 mm | |
操作環境 | 防護等級 | NEMA4 / IP66 Compliant Front Panel |
儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
操作環境溫度 | 0° ~ 50°C (32° ~ 122°F) | |
相對環境濕度 | 10% ~ 90% (非冷凝) | |
抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
認證 | CE | CE marked |
軟體 | EasyBuilder Pro | V6.06.02 或更新版本* |
Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) |
腳位定義
Con. B: COM1 / COM3 [RS232] 9針D型 公座
PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
1 | ||
2 | RxD | |
3 | TxD | |
4 | ||
5 | GND | |
6 | ||
7 | RTS | TxD |
8 | CTS | RxD |
9 | GND |
Con. A: COM1 / COM3 [RS485] 9針D型 母座
PIN# | COM1 [RS485]2W | COM1 [RS485]4W | COM3 [RS485]2W |
1 | Data- | Rx- | |
2 | Data+ | Rx+ | |
3 | Tx- | ||
4 | Tx+ | ||
5 | GND | ||
6 | Data- | ||
7 | |||
8 | |||
9 | Data+ |
