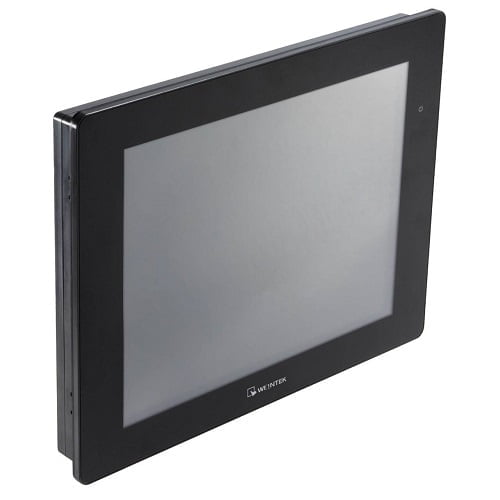

威綸 cMT2128X｜12.1 吋標準型人機介面 HMI
In Stock
- 12.1″ 1024 x 768 寬視角 LCD
- 無風扇冷卻系統
- 內建4 GB儲存記憶體及萬年曆
- 支援microSD卡擴充儲存容量
- 主機板塗布保護處理，能抵抗在嚴苛環境中的腐蝕問題
- COM2及COM3 RS-485 2W支援MPI 187.5K，同時間請擇一使用
- 內建電源隔離
- NEMA4 / IP66 面板防護等級
- 產地:台灣
分類: 威綸 WEINTEK人機介面, cMT X系列, 標準型
描述
威綸 Weintek cMT2128X｜12.1 吋 高解析工業觸控 HMI｜支援多協定 智慧工廠首選
Weintek cMT2128X 提供 12.1 吋高亮度觸控螢幕，支援 MODBUS、MQTT、OPC UA 等協定，適用於各類自動化設備與智慧工廠人機介面整合。
12吋重磅登場
cMT X系列人機介面訴求極速、智慧、穩定，自推出後廣受用戶的支持與喜愛。觀察市場上的需求，我們推出cMT X系列首台12吋標準型人機介面: cMT2128X。全新的cMT2128X以嶄新的軟硬體設計，滿足現代化的人機需求。
cMT2128X搭載高速四核心CPU、4GB Flash及1GB RAM大容量、全方位89°廣視角螢幕、雙乙太網路孔以及完整的序列埠連接 (RS232 2W/4W, RS485 2W/4W、SIEMENS MPI)，以高階硬體實力支援人機的操作體驗。而在軟體方面，有cMT X專屬支援的各式軟體功能，特別在安全檔案傳輸、多媒體支援以及行動監控方面，能全方位提升工作效率；HMI的應用環境及使用彈性也因此能更甚以往。

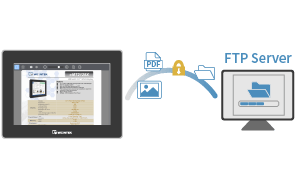

| 安全檔案傳輸 | 多媒體支援 | 行動監控 |

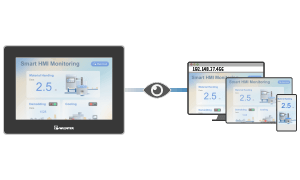

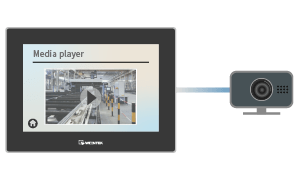

支援FTP伺服器存取,同時又支援全加密通訊。 | 支援瀏覽PDF文件,又支援播放影片,以及網路/USB攝影機。 | 支援VNC/WebView網頁監控/cMT Viewer監控及Weincloud雲端控。 |
無縫換機
面對未來充滿挑戰與不確定性的環境，cMT2128X以其豐富的軟硬體功能與高效能的優勢，相信能滿足現代的人機應用需求！
| 顯示器 | 12.1” 寬視角(WVA) | ||
| 解析度 | 1024 x 768 | ||
| 可視角 | 89/89/89/89 | ||
| 處理器 | 四核心RISC中央處理器 | ||
| Flash/RAM | 4GB/1GB | ||
| SD卡/USB | Micro SD x1 / USB 2.0 x 1 (Host) | ||
| 乙太網路口 | 10/100/1000 Base-T x 1 10/100 Base-T x 1 | ||
| 序列埠 | Con.A:COM2 RS-485 2W/4W,COM3 RS485 2W Con.B:COM1 RS-232 4W,COM3 RS-232 2W* | ||
| MPI | 有 | ||
| 外殼材質 | 工業塑膠 | ||
| 外型尺寸 WxHxD | 317 x 243 x 41 mm | ||
| 開孔尺寸 | 305 x 231 mm | ||
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131 °F) | ||
| 防護等級 | NEMA4/IP66 Compliant Front Panel | ||
| 輸入電源 | 24±20% VDC | ||
| 消耗電流 | 1.2A@24VDC | ||
| 重量 | 約1.7kg | ||
| 軟體版本 | EasyBuilder Pro | V6.08.01或更新版本 | |
| Weincloud | Dashboard | 選購 | |
| EasyAccess 2.0 | 選購 | ||
| CODESYS | 選購 | ||
詳細規格
| 顯示 | 顯示器 | 12.1” 寬視角 (WVA) |
| 解析度 | 1024 x 768 | |
| 亮度 (cd/m2) | 500 | |
| 對比度 | 1000:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.240 (H) x 0.240 (V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | 四核心RISC中央處理器 | |
| 輸出入介面 | SD卡 | Micro SD x 1 |
| USB Host | USB 2.0 x 1 | |
| USB Client | N/A | |
| 乙太網路 | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 | |
| 序列埠 | Con.A:COM2 RS-485 2W/4W,COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W* | |
| RS-485內建電源隔離 | Yes | |
| CAN Bus | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 1.2A@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 317 x 243 x 41 mm | |
| 開孔尺寸 | 305 x 231 mm | |
| 重量 | 約1.7 kg | |

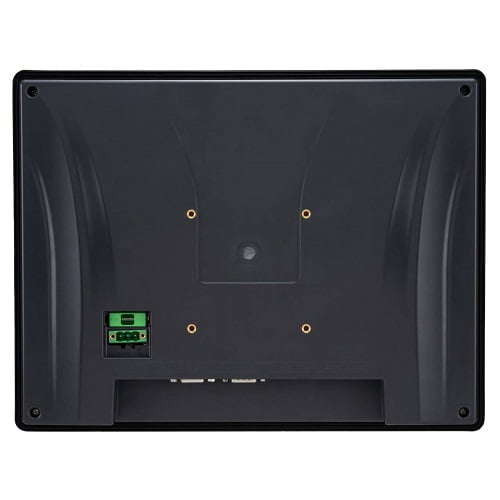

| 安裝方式 | 面板安裝, VESA壁掛架 75 x 75 mm | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | cULus Listed | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |

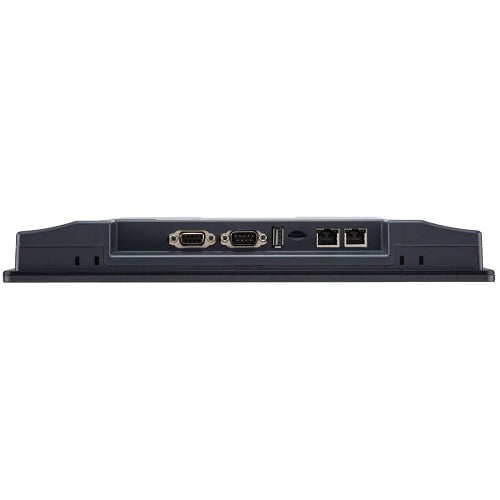

腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232] 4W | COM3 [RS232] 2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485], 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W |
| 1 | Data- | Rx- | |
| 2 | Data+ | Rx+ | |
| 3 | Tx- | ||
| 4 | Tx+ | ||
| 5 | GND | ||
| 6 | Data- | ||
| 7 | |||
| 8 | |||
| 9 | Data+ | ||
