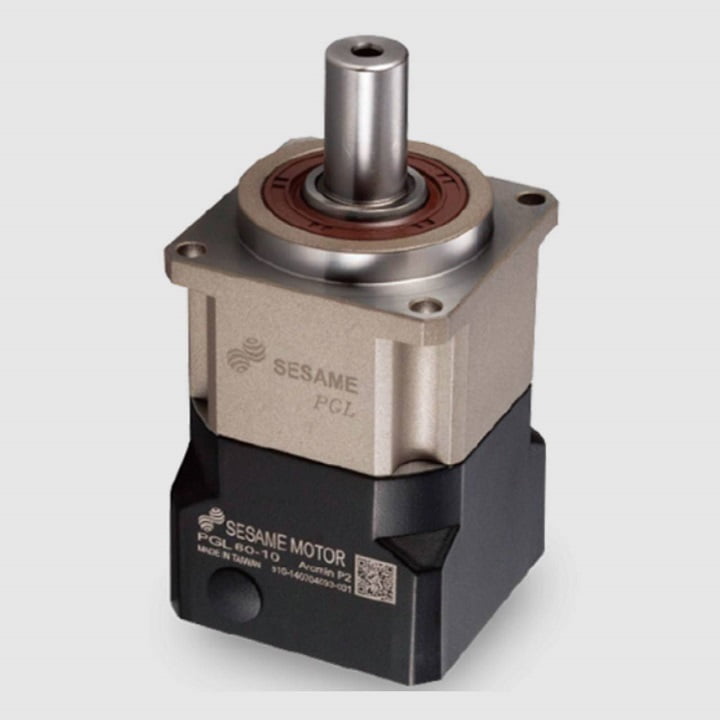

世協電機 | 行星減速機-PGL系列

In Stock

額定輸出力矩10-1670 Nm
一體成形行星齒輪固定架與輸出軸，高扭轉剛性、高徑向負載能力
齒輪經獨特熱處理與研磨加工至最佳精度與耐磨耗度
一體成形齒箱與內環齒，高精密度、高輸出力矩
滿針排列行星齒輪針狀軸承
IP65防護等級、全合成潤滑油、終身免保養

分類: 世協減速機

Tags精密型, 行星減速機, 減速機, 工控產品, PGL系列, SESAME世協電機

描述
詳細規格
外型尺寸圖
檔案下載

描述

世協電機 | 行星減速機-PGL系列

上市至今銷量最多的精密型行星減速機PGL系列，提供3種精密等級和7種機型尺寸供您選擇。搭配伺服馬達後，於大多數工業設備和運動控制應用上可直接安裝。一體式行星齒輪固定架與輸出軸、一體式內環齒與齒箱、滿針排列針狀行星齒輪軸承，最大框號達220 mm。多年的製造銷售經驗與持續進化，成就了高扭矩輸出、低噪音與長壽命的穩定性能。減速比3：1到100：1。

PGL 系列整體設計上可容許同服馬達高轉速的輸入,達到最大扭力輸出。精密齒輪設計及專業齒輪加工,製造出低運轉背隙、高效率、低噪音及長壽命的行星減速機。

太陽齒前端軸承直接置入於行星固定架内,整體機械結構設計,以確保傳動元件的同心度。

高科技油封設計上唇為防塵唇,下唇為防油唇。採IP65防護等級的密封設計,採用高級潤滑油脂,不洩漏、免保養。

輸入端與馬達入力軸連結方法採用拴緊式機構,鎖緊環經過動平衡分析,確保高轉速下,結合介面的同心度及零滑差動力傳遞。

先進馬達連接板設計,配合入力軸襯套,安裝容易,可與各種廠牌之伺服、步進馬逼完美搭配組合。

行星齒輪傳動介面採用計狀軸承,滿針排列不含保特器,以達到最大接觸面積最小問隊公差,提高結構剛性及輸出扭力。

先進無電解鎳表面處理,耐刮,耐腐蝕,最適合高科技設備嚴苛要求。本體齒箱與内環幾一體鍛造成形,再經德國頂級插益機加工。具有高精密度,高扭力,耐磨耗等特點。

出力軸表面與油封搭配確保最低磨擦係數和減少啟動負載,保持最佳密封性,延長使用壽命。

行星固定架及出力軸設計一體成型,目前後培林設定位置為大跨距,可達到最大扭轉剛性及出力軸高徑向負載能力。

詳細規格

尺寸 (Dimensions)	PGL42	PGL60	PGL90	PGL115	PGL142	PGL180	PGL220
D1	50	70	100	130	165	215	250
D2	3.4	5.5	6.5	8.5	10.5	13	17
D3 h6	13	16	22	32	40	55	75
D4 g6	35	50	80	110	130	160	180
D5	15	25	35	45	50	70	90
D6	M4x0.7P	M5x0.8P	M8x1.25P	M12x1.75P	M16x2.0P	M20x2.5P	M20x2.5P
D7	56	80	118	148	186	239	292
L1	42.6	60	90	115	142	182	220
L2	26	37	48	62	93	104.5	138
L3	5.5	7	10	8	8	20	30
L4	1.5	1.5	1.5	3	6	2.5	3
L5	15	25	32	40	60	70	90
L6	2	2	3	5	5	6	7
L7	4	6	8	12	18	16	20
L8	28.3	36	46	59	79	87.5	117.5
L9	4	4	4.5	6	6	8	7
L10	14	16.5	20.5	30	38	48	42
L11	29	35.5	40.5	42	63	69.5	102.2
C1 2	46	70	90	115	145	200	235
C2 2	M4x0.7P	M5x0.8P	M6x1.0P	M8x1.25P	M8x1.25P	M12x1.75P	M12x1.75P
C3 2	≤8	≤14	≤19/s24	≤24/s28	≤35	≤50	≤55
C4 2	27	37	47	58	66	82	98
C5 2 f6	30	50	70	95	110	114.3	200
C6 2	4	4	6	10	6	13	12
C7 2	42.6	60	90	115	140	182	220
C8 2	38.5	46	55	63	80	95	130
C9 2	92.8	119	149	184	252	287	385.5
B	5	5	6	10	12	16	20
H	15	18	24.5	35	43	59	79.5
