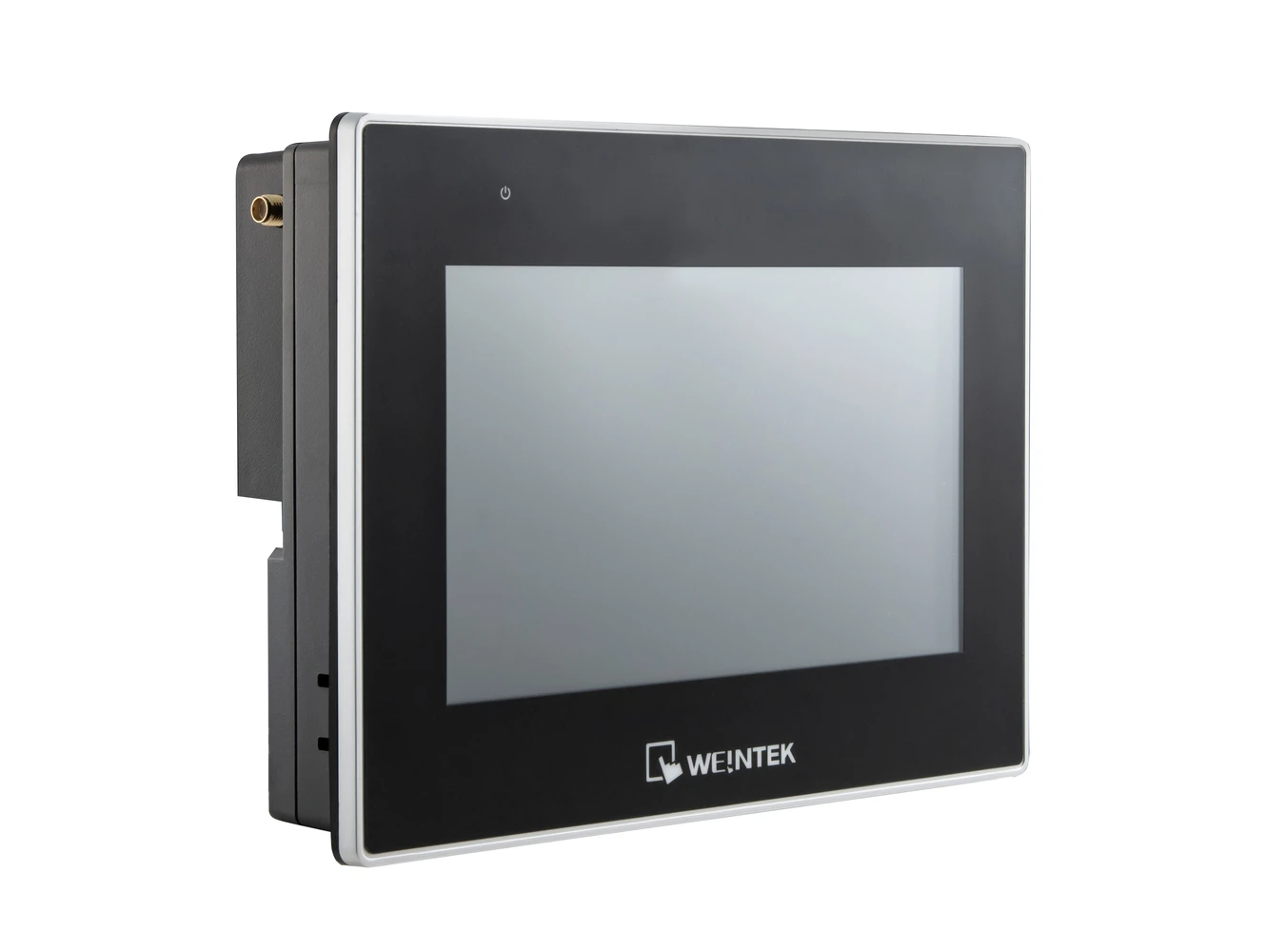

威綸 cMT3072XH3|7 吋進階型人機介面 HMI
- 7″ 1024 x 600 寬視角 LCD
- 電阻式觸控面板
- 支援序列埠 COM × 3、乙太網路埠 × 2、microSD × 1、USB Host × 2
- 內建 4GB FLASH 與 1GB RAM
- 無風扇冷卻系統
- 可搭配 M02 WiFi 擴充模組,支援無線傳輸功能
品牌: 威綸 Weintek
描述

在工業場景中,7 吋人機介面一直是市場熱門規格。然而,隨著工業 4.0 浪潮,即便是小型設備也需要處理更複雜的現場資料,甚至擁有無線數據功能。
為滿足市場需求,威綸科技推出 7 吋旗艦機種— cMT3072XH3 cMT X 進階型人機介面,具備高效處理效能CPU、完整 I/O 通訊連接埠,更是首款支援 M02 WiFi 擴充模組的 7 吋機型,展現壓倒性的規格優勢。
cMT3072XH3 適合邁向數位轉型的自動化工廠,提供靈活的現場佈線能力與多元軟體功能,搭配主流工業通訊協議,無縫串接底層 OT 設備與雲端 IT 系統,是工廠跨平台整合的人機首選。

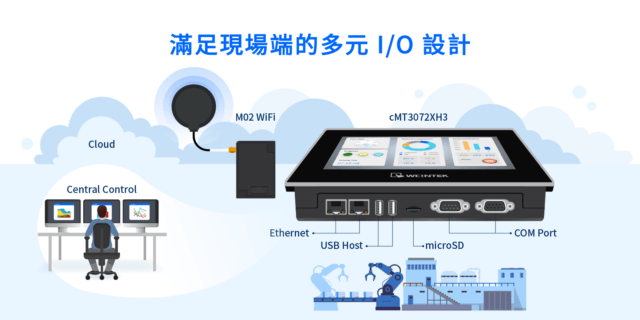

多元 I/O 與 WiFi 傳輸,一機整合現場設備

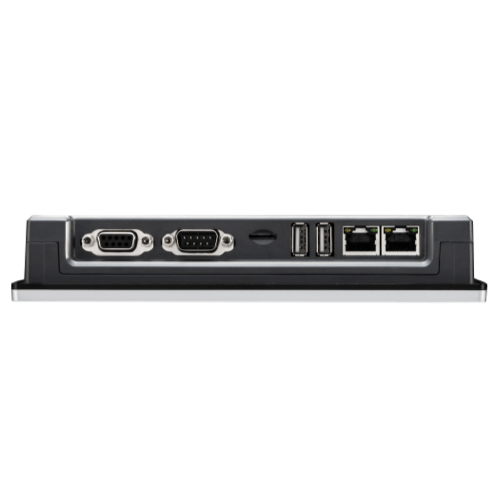

cMT3072XH3 是首款可搭配 M02 WiFi 擴充模組的 7 吋人機,無線傳輸現場數據,大幅降低舊廠改造或特殊環境下的佈線困難。擁有多元 I/O 接口,內建雙乙太網路埠、2 個序列埠接口、2 組 USB Host 以及支援外接 microSD 卡擴充,數據存取更加便利,使 cMT3072XH3 成為最強大的通訊橋樑。

完整 IIoT 數據能力,輕鬆對接外部平台
作為進階型機型,cMT3072XH3 全面解鎖 EasyBuilder Pro 軟體功能,同時支援 Weincloud 雲端服務與 CODESYS 服務開通授權,協助企業在不增加額外硬體成本的前提下,將人機打造為現場強大的數據中樞,帶來以下優勢:
- 完整的 IIoT 通訊協議:支援 OPC UA 伺服器、Modbus等,與 IT 系統(如 SCADA、ERP)進行加密且高速的數據傳輸 。
- SQL 資料庫整合:支援將歷史資料、警報記錄同步至外部 SQL 資料庫,方便企業進行大數據分析與生產追溯。
- 雲端 MQTT 物聯網功能:全面整合 AWS IoT、Azure IoT Hub 等雲端平台,讓地端數據能即時、安全地與雲端系統對接。
全方位的工業級硬體實力
在強大軟體架構背後,cMT3072XH3 擁有穩健的硬體實力,內外皆採用最高標準配置。內搭載四核心處理器、4GB FLASH 與 1GB RAM 記憶體,即便處理複雜巨量資料或多重通訊協議,依然運行無阻。
全機 PCB 板塗層保護,在海拔高達 3,000 公尺嚴苛環境中亦能穩定使用;電阻式前面板具備 NEMA4 以及 IP66 等級防護認證,能有效阻絕水氣與粉塵入侵,延長機器使用壽命。並通過 CE 與 UL 認證,擁有國際單位的品質承諾背書。
詳細規格
| 顯示 | 顯示器 | 7” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 550 | |
| 對比度 | 800:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 85/85/85/85 | |
| 點距 (mm) | 0.1506 (H) x 0.1432 (V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | 四核心RISC中央處理器 | |
| 輸出入介面 | SD卡 | microSD x 1 |
| USB Host | USB 2.0 x 2 | |
| USB Client | N/A | |
| 乙太網路 | LAN 1: 10/100 Base-T x 1
LAN 2: 10/100 Base-T x 1 |
|
| WiFi | M02 WiFi 擴充模組 (選購) | |
| 序列埠 | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W
Con.B: COM1 RS-232 4W, COM3 RS-232 2W*(1) |
|
| RS-485內建電源隔離 | N/A | |
| CAN Bus | N/A | |
| HDMI | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 700mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 200.3 x 146.3 x 36.0 mm | |
| 開孔尺寸 | 192 x 138 mm | |
| 重量 | 約0.6 kg | |
| 安裝方式 | 面板安裝 | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | cULus Listed | |
| 軟體 | EasyBuilder Pro | V6.10.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
(1) 當 COM3 選擇 RS-232 時,COM1 的 RS-232 只能使用 Tx & Rx (沒有 RTS/CTS)。
* CODESYS 斷電保持功能最低軟體需求: CODESYS Runtime 20251124.874 或更新版本。
* CODESYS® 是 CODESYS GmbH 的商標。
