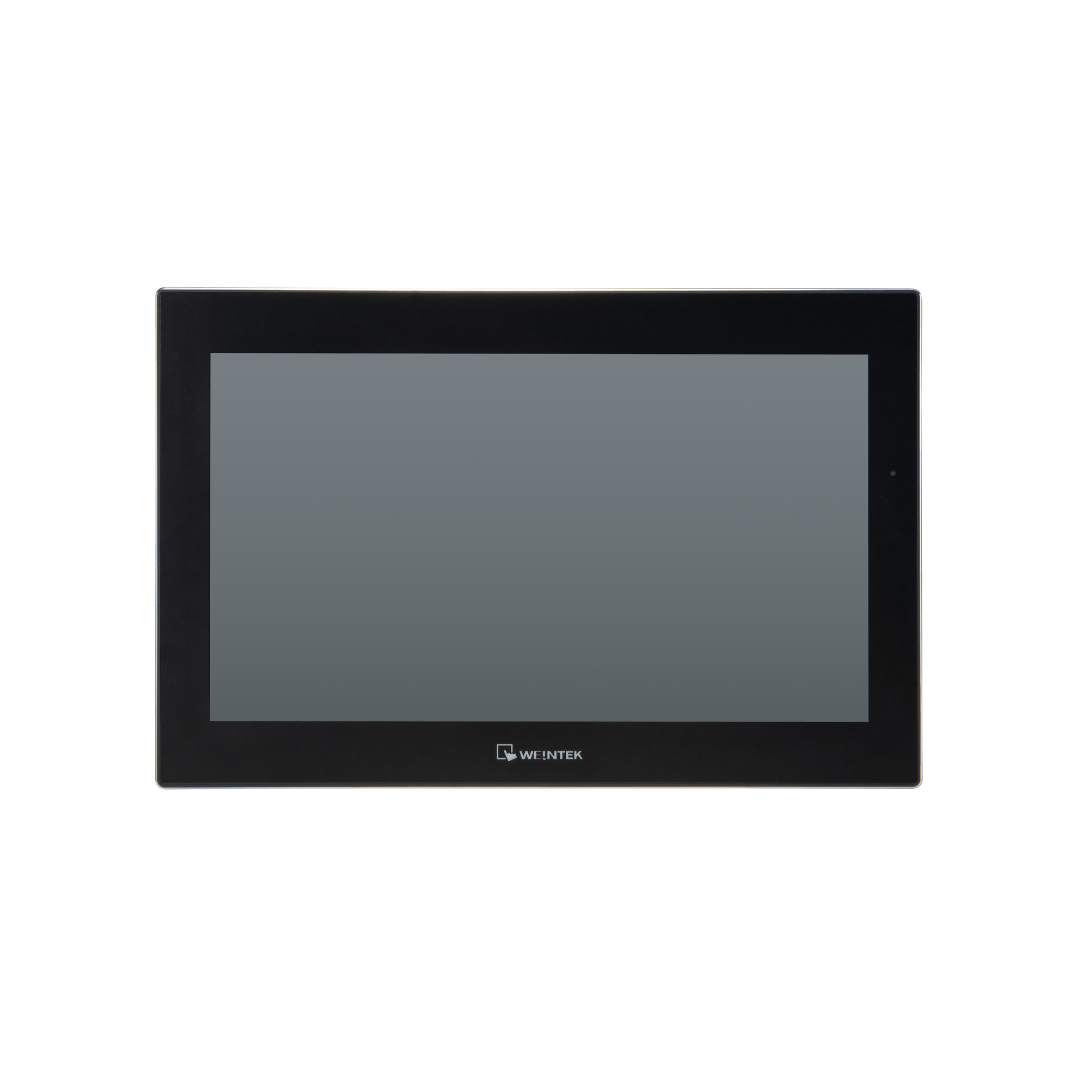

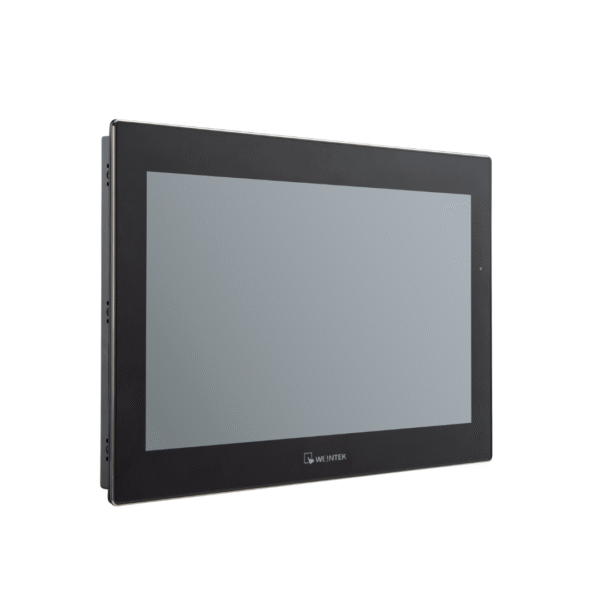

威綸 cMT2168X | 15.6吋 WVA 觸控螢幕人機介面
In Stock
- 鋁合金外殼可在複雜環境中穩定運作
- 15.6″ 1920 x 1080 寬視角 LCD
- 電阻式觸控面板
- 支援序列埠 COM × 2、乙太網路埠 × 2、USB Host × 1
- 內建 4GB FLASH 與 1GB RAM
- COM1 及 COM3 RS-485 2W 支援 MPI 187.5K，同時間請擇一使用
- 無風扇冷卻系統
描述
威綸 cMT2168X | 15.6″ WVA 觸控螢幕人機介面
全新 cMT2168X 人機介面，融合卓越性能與現代設計，為工業自動化帶來全新體驗。擁有 15.6 吋的大螢幕，提供廣闊視野與直觀操作；搭載精確的電阻式觸控技術，無論是手指、戴手套的手或硬質工具，皆可輕鬆操作。鋁合金外殼輕巧堅固，確保在惡劣環境下的穩定運作。此外，超薄設計使其能靈活應用於多種場域，無論是嵌入式安裝或 VESA 懸掛，都能滿足現代工業的需求。
在軟體方面，cMT2168X 繼承 cMT X 系列的強大功能，展現穩定的性能。在智慧監控方面，它提供多樣解決方案，如 VNC 監控、WebView 網頁監控、cMT Viewer 行動裝置監控和 Weincloud 雲端監控等，讓使用者隨時隨地通過各類設備進行遠端管理，實現即時監控，協助提升工作效率，優化生產流程的可視程度與掌控力。
 |  |  |
| 面板操作直觀，不受限 | 抗潮防塵，機身堅固耐用 | 輕薄設計，利於彈性配置 |
面板操作直觀，不受限
電阻式觸控面板具備不受操作工具限制的優勢，無論是手指、手套或工業工具，都能精確控制。此外，它對環境影響不敏感，靈敏度不會因水滴或油污而降低，非常適合於工業自動化、重型機械操作及生產線應用。
抗潮防塵，機身堅固耐用
鋁合金機殼展現出優異的耐腐蝕性和散熱性能，能在高溫與惡劣環境中穩定運作，同時降低電磁波干擾，提升設備可靠性。內建的電源隔離保護電路和 PCB 塗層進一步增強電路安全，防止潮濕與灰塵侵入。NEMA4/ IP66 等級的前面板設計，確保設備抵禦水和塵埃等外部威脅，顯著延長人機界面的使用壽命。

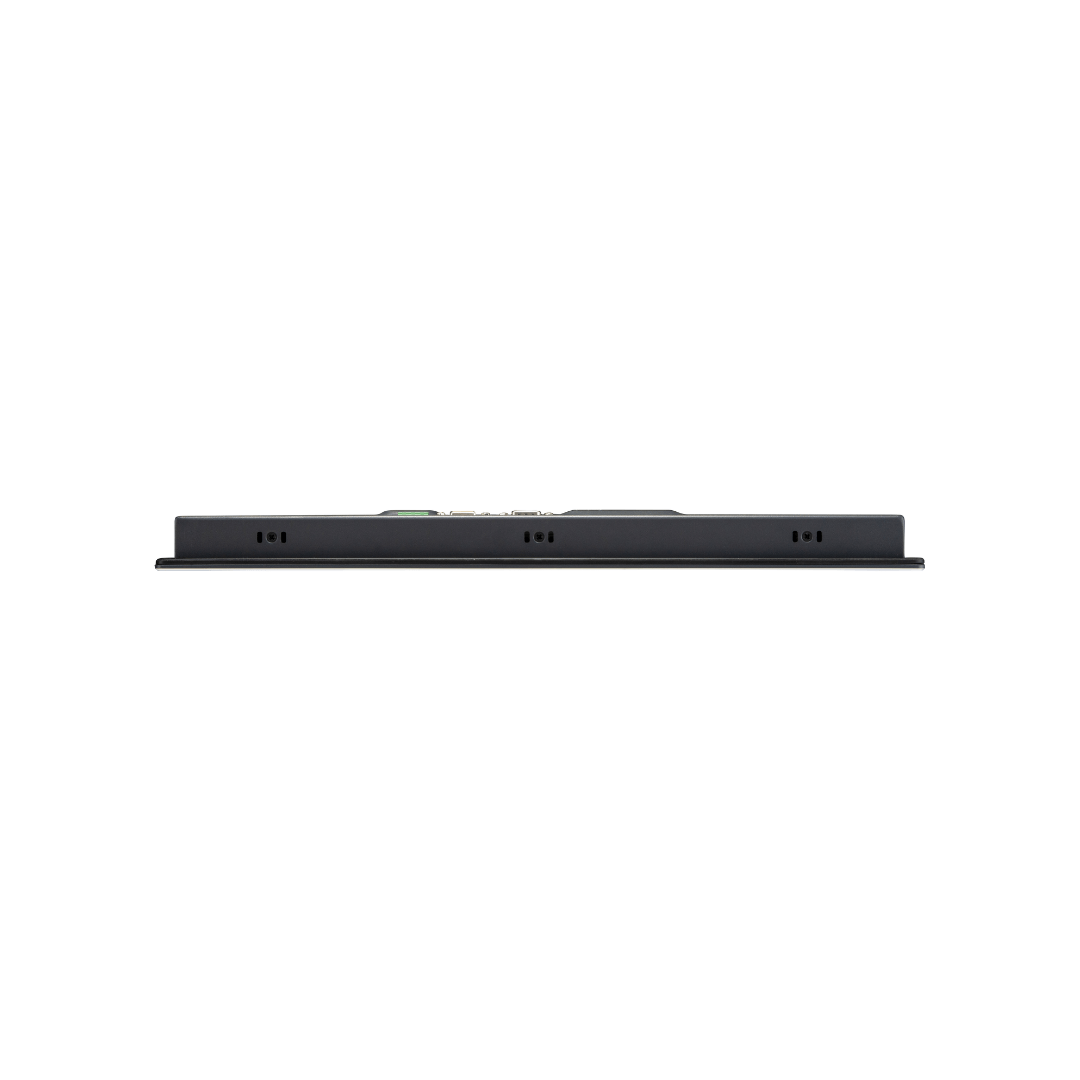

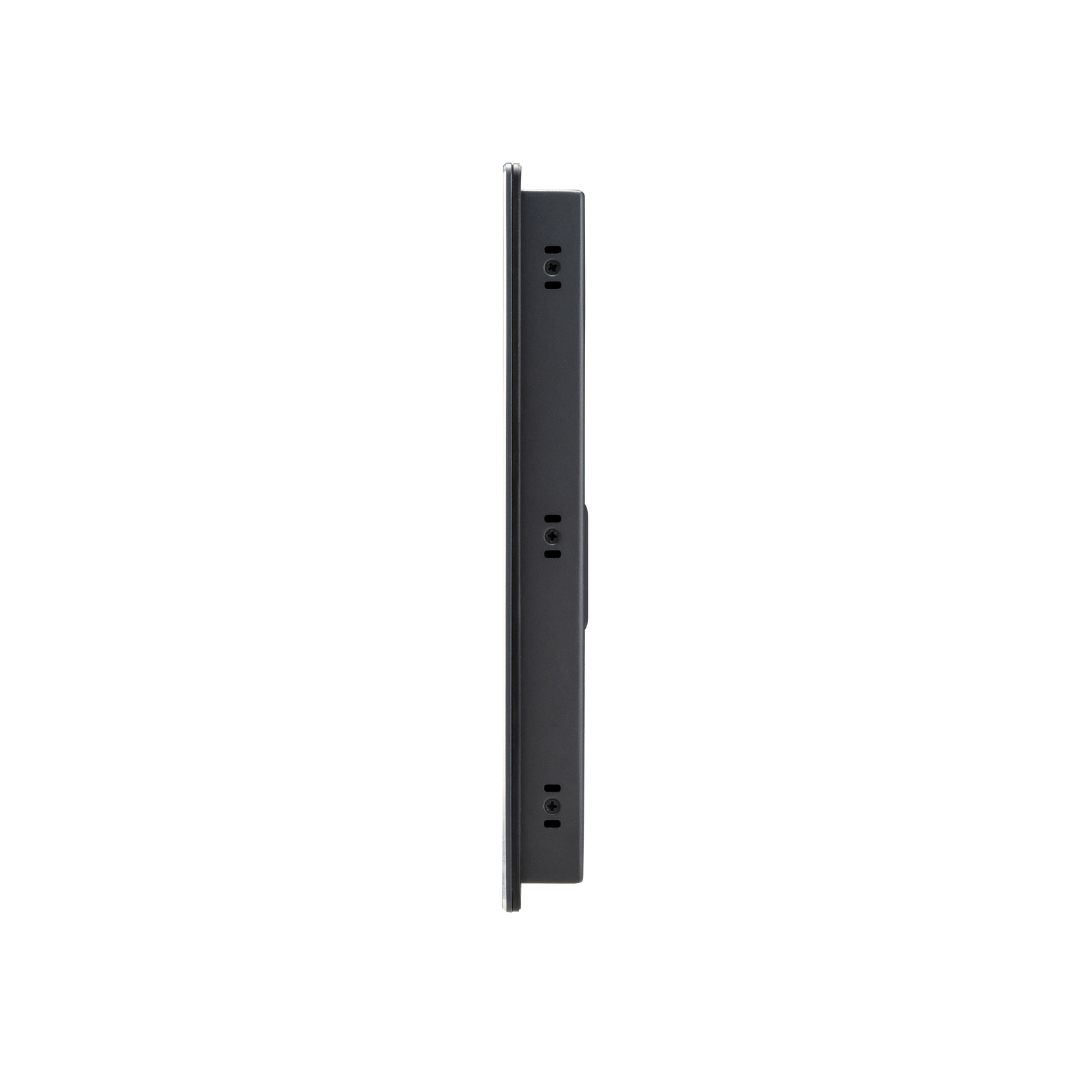

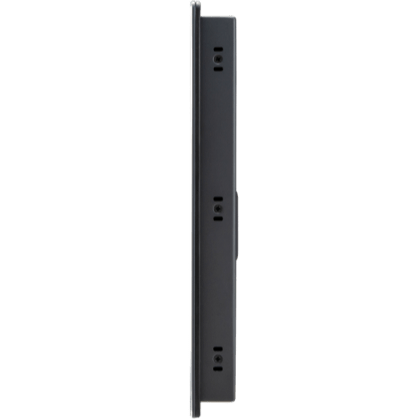

輕薄設計，利於彈性配置
外觀設計上，cMT2168X 更加輕薄，15.6 吋的機身僅重 2.1 公斤，厚度僅 3.1 公分，帶來極具現代感的輕盈體驗。機身外殼採用耐磨、防刮的織紋漆，既增加了使用壽命，又保持外觀精美。前面板邊框經過拋光處理，展現出淬鍊的流暢線條質感，提升了整體的設計美感。不僅如此，該機型在安裝方式上靈活多樣，除了嵌入機箱內能有效減少內部使用空間外，針對 VESA 懸臂支架的應用更是得心應手，既提升安裝的美觀性，也增加操作靈活性，為多樣化的工業應用提供最佳選擇。
詳細規格
| 顯示 | 顯示器 | 15.6” 寬視角 (WVA) |
| 解析度 | 1920 x 1080 | |
| 亮度 (cd/m2) | 500 | |
| 對比度 | 1500:1 | |
| 背光類型 | LED | |
| 背光壽命 | >50,000小時 | |
| 色彩 | 16.2M | |
| LCD可視角 (T/B/L/R) | 85/85/85/85 | |
| 點距 (mm) | 0.17925 (H) x 0.17925 (V) | |
| 觸控面板 | 類型 | 4-wire Resistive Type |
| 觸控精確度 | Active Area Length(X)±2%, Width(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| 聲音輸出 | Built-in Mono Speaker | |
| 乙太網路 | LAN 1: 10/100/1000 Base-T x 1 | |
| WiFi | N/A | |
| 序列埠 | Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W | |
| RS-485內建電源隔離 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 900mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | Aluminum | |
| 外形尺寸 WxHxD | 400 x 263 x 31.3 mm | |
| 開孔尺寸 | 384 x 247 mm | |
| 重量 | 約 2.1 kg | |
| 安裝方式 | Panel mount, VESA mount 100 x 100 mm | |
| 操作環境 | 防護等級 | Panel mount, VESA mount 100 x 100 mm |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | 適用海拔高度(氣壓) | 3,000 m |
| CE | CE marked | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |

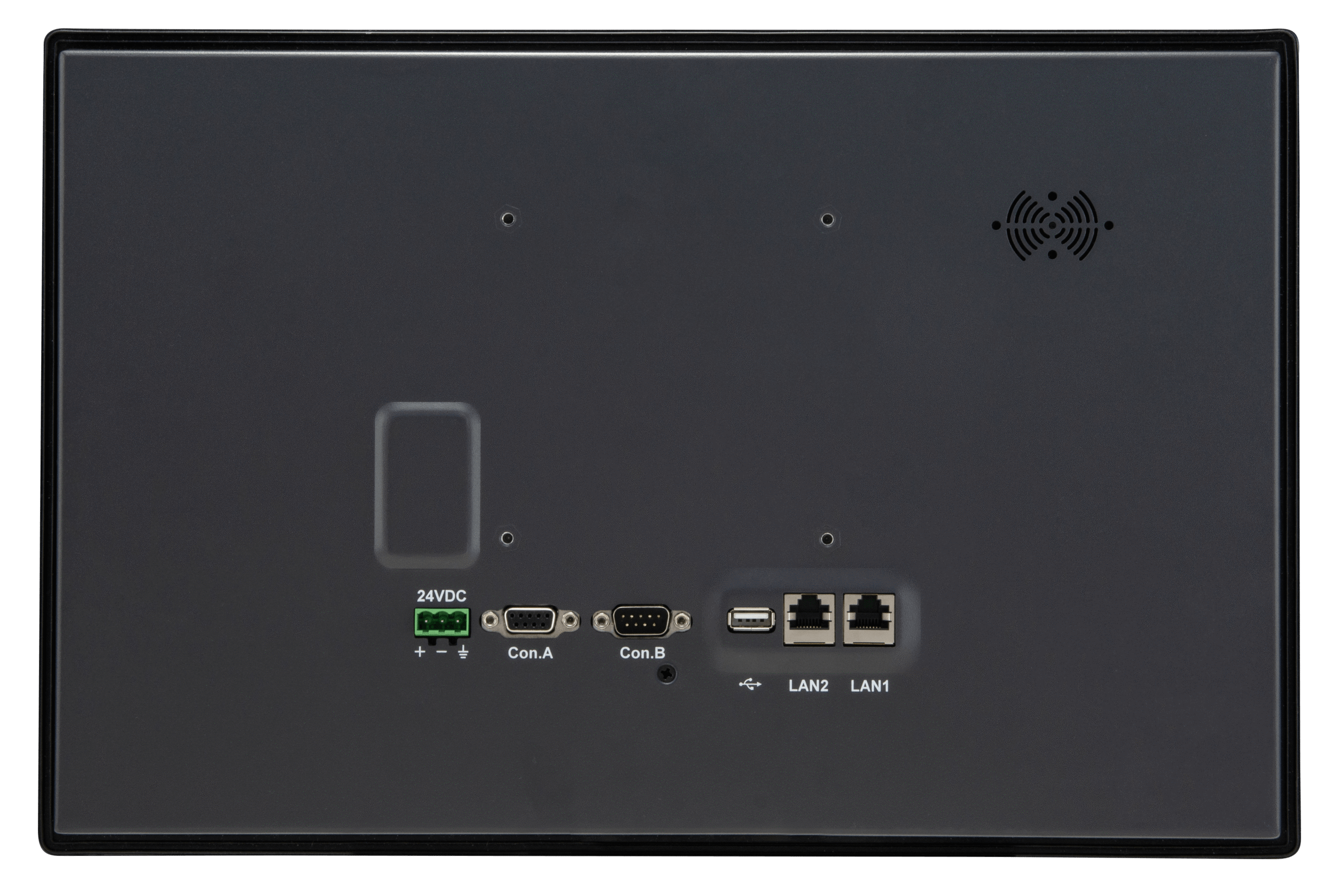

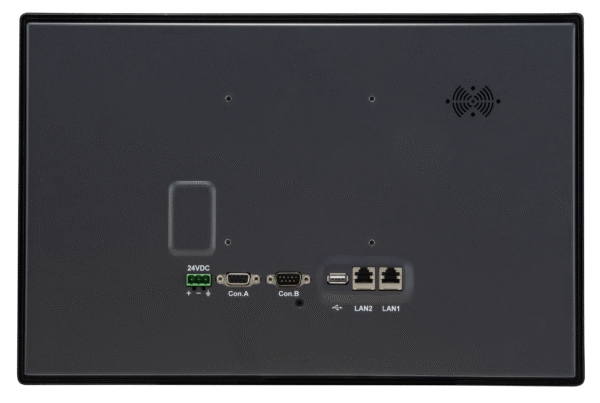

腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
