iR-ETN40P
In Stock
-
- 支援Modbus TCP/IP,EtherNet/IP
- 數位輸入24點(高速輸入4點)
- 電晶體輸出16點
- 可配置正/反方向脈波、脈波加方向輸出,以方便地實現控制步進馬達的應用
描述
威綸於2022年推出了 iR-ETN40R可擴充式乙太網路遠端I/O模組,提供市場簡單而又易於整合的自動控制解決方案。為進一步滿足高速輸出的需求,我們將推出支援高速輸出點位的iR-ETN40P。

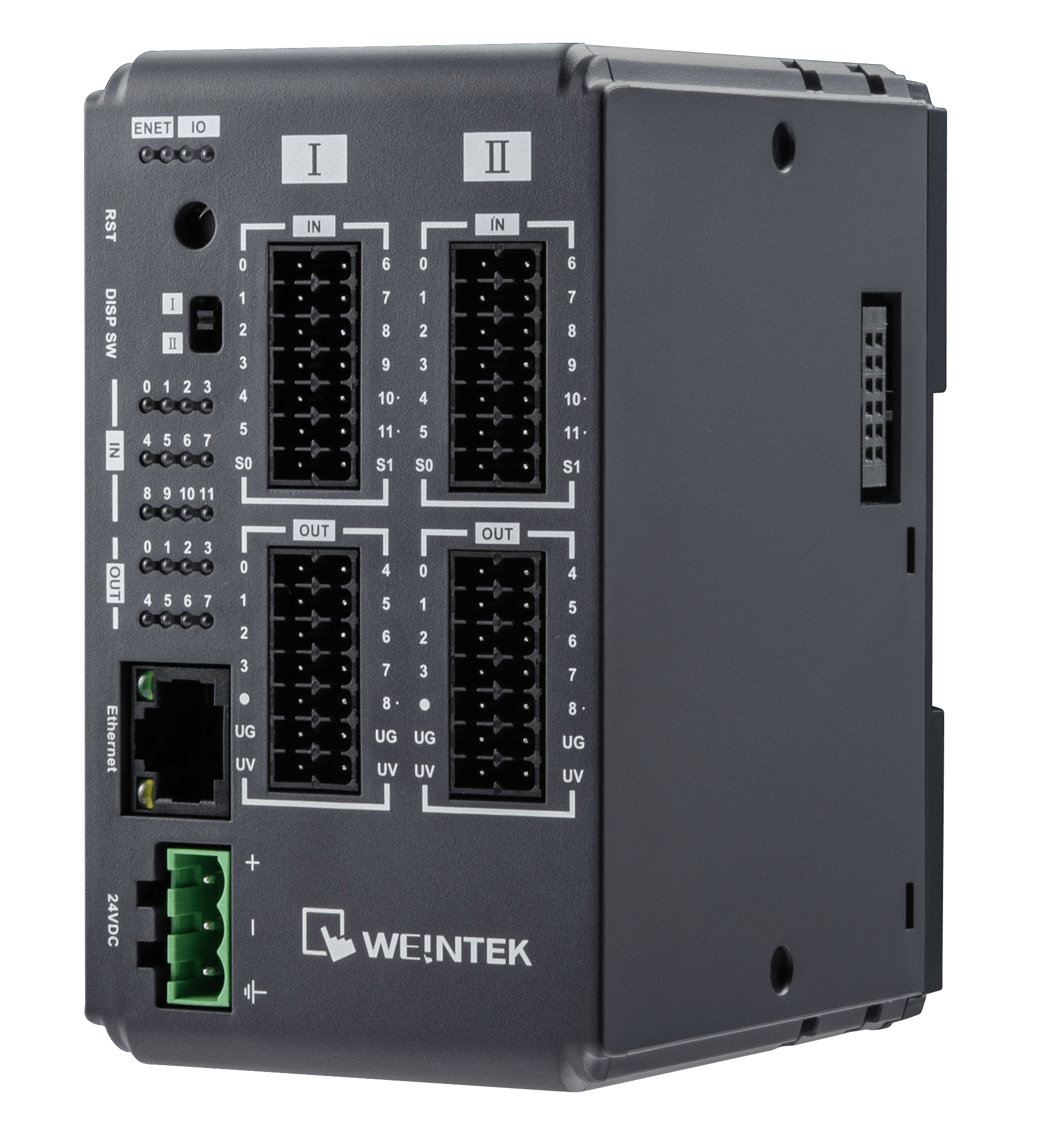

iR-ETN40P外形輕盈小巧,集結耦合器及數位高速輸入、輸出點位於一身,又保有擴充I/O模組的彈性,能協助您以高效率、高性價比的方式,快速地建置自動控制系統,縮短系統整合所需的時間。
產品特色
-

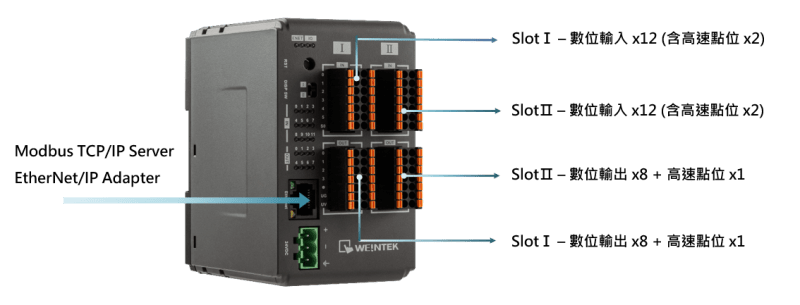

多合一設計
iR-ETN40P 內建MODBUS TCP/IP Server與EtherNet/IP Adapter協議,提供24點數位輸入和16+2點數位輸出。除了內建的I/O外,可擴充式設計允許 iR-ETN40P 依需求增加數位、類比I/O、溫度輸入及運動控制模組,提高系統規劃的彈性與靈活性。另外,輸出、輸入點位皆使用可插拔式歐規端子台,讓配線簡單又有效率。
-
高速輸入點位
iR-ETN40P 提供4點高速輸入,可彈性調配為20kHz高速計數器輸入(4點)或是10kHz A-B相編碼器訊號輸入(2組),滿足高速應用的需求。 -
高速輸出點位
iR-ETP40P除了16點數位輸出外,還提供2點的高速輸出。高速輸出除支援標準脈波以及脈寬調變(PWM)輸出,也能配置為正/反方向脈波、脈波加方向輸出,以方便地實現控制步進馬達的應用。 -
支援CANopen以及MODBUS(TCP/IP)
使用成熟的CANopen及MODBUS(TCP/IP)通訊協議,可連結大部分的控制系統。 -
iR-ETN40R vs. iR-ETN40P
總體來說,iR-ETN40R 與iR-ETN40P主要差異僅為輸出的配置,如下表整理:項目
iR-ETN40R
iR-ETN40P
輸出類型
繼電器輸出
電晶體輸出(Source)
輸出點位數量
16
16
高速點位數量
無
2
iR-ETN40R專屬功能,像是停止輸出、脈衝捕捉等,在iR-ETN40P中皆有支援。同樣地,相關的I/O配置描述檔可以透過EasyRemoteIO軟體直接產生,並可以匯入裝置規劃軟體中使用,省去繁瑣的I/O設定工作。

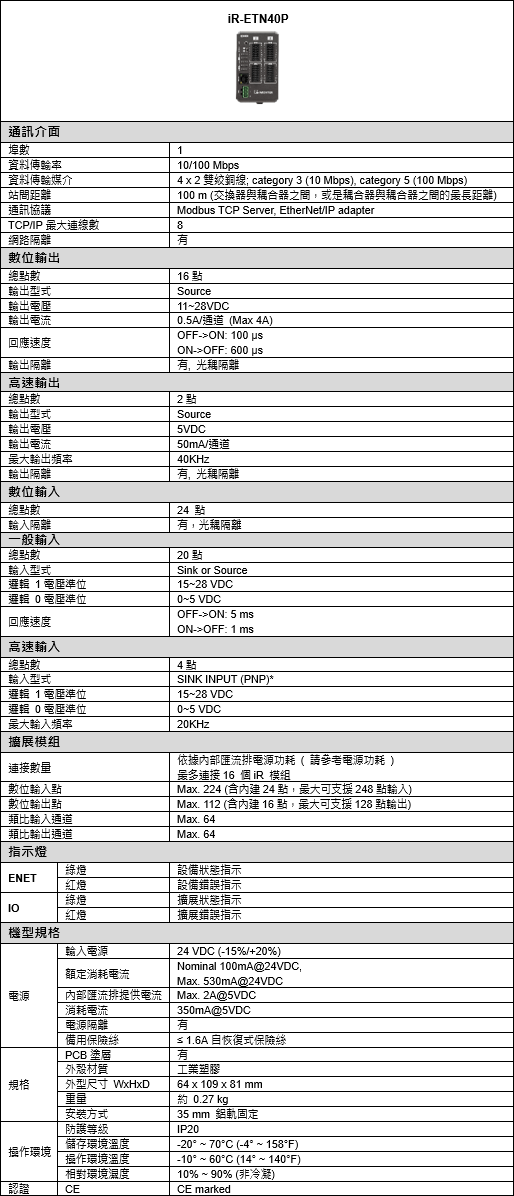

產品規格表
詳細規格
通訊介面規格 |
||
埠數 |
1 |
|
資料傳輸率 |
10/100 Mbps |
|
資料傳輸媒介 |
4 x 2 雙絞銅線; category 3 (10 Mbps), category 5 (100 Mbps) |
|
站間距離 |
100 m (交換器與耦合器之間,或是耦合器與耦合器之間的最長距離) |
|
通訊協議 |
Modbus TCP Server, EtherNet/IP adapter |
|
TCP/IP 最大連線數 |
8 connections |
|
網路隔離 |
有 |
|
數位輸出 |
||
型號名稱 |
iR-ETN40R |
iR-ETN40P |
總點數 |
16 點 |
16 點 |
輸出邏輯 |
繼電器 |
Source |
輸出電壓 |
250VAC/30VDC |
11~28VDC |
輸出電流 |
2A/通道 (Max 8A) |
0.5A/通道 (Max 4A) |
回應速度 |
10ms |
OFF->ON: 100 μs
ON->OFF: 600 μs |
輸出隔離 |
有,繼電器隔離 |
有, 光耦隔離 |
高速輸出 |
||
型號名稱 |
iR-ETN40R |
iR-ETN40P |
總點數 |
0 點 |
2 點 |
輸出邏輯 |
N/A |
Source |
輸出電壓 |
N/A |
5VDC |
輸出電流 |
N/A |
50mA/通道 |
最大輸出頻率 |
N/A |
40KHz |
輸出隔離 |
N/A |
有, 光耦隔離 |
數位輸入 |
||
總點數 |
24 點 |
|
輸入隔離 |
有,光耦隔離 |
|
一般輸入 |
||
總點數 |
20 點 |
輸入邏輯 |
Sink or Source |
||
邏輯 1 電壓準位 |
15~28 VDC |
||
邏輯 0 電壓準位 |
0~5 VDC |
||
回應速度 |
OFF->ON: 5 ms ON->OFF: 1 ms |
||
高速輸入 |
|||
總點數 |
4 點 |
||
輸入邏輯 |
SINK INPUT (PNP)* |
||
邏輯 1 電壓準位 |
15~28 VDC |
||
邏輯 0 電壓準位 |
0~5 VDC |
||
最大輸入頻率 |
20KHz |
||
擴展模組 |
|||
連接數量 |
依據內部匯流排電源功耗 ( 請參考電源功耗 ) 最多連接 16 個 iR 模組 |
||
數位輸入點 |
Max. 224 (含內建 24 點,最大可支援 248 點輸入) |
||
數位輸出點 |
Max. 112 (含內建 16 點,最大可支援 128 點輸出) |
||
類比輸入通道 |
Max. 64 |
||
類比輸出通道 |
Max. 64 |
||
指示燈 |
|||
ENET |
綠燈 |
設備狀態指示 |
|
紅燈 |
設備錯誤指示 |
||
IO |
綠燈 |
擴展狀態指示 |
|
紅燈 |
擴展錯誤指示 |
||
機型規格 |
|||
電源 |
型號名稱 |
iR-ETN40R |
iR-ETN40P |
輸入電源 |
24 VDC (-15%/+20%) |
||
額定消耗電流 |
Nominal 255mA@24VDC, Max. 540mA@24VDC |
Nominal 100mA@24VDC, Max. 530mA@24VDC |
|
內部匯流排提供電流 |
Max. 2A@5VDC |
||
消耗電流 |
520mA@5VDC |
350mA@5VDC |
|
電源隔離 |
有 |
||
備用保險絲 |
≤ 1.6A 自恢復式保險絲 |
||
規格 |
PCB 塗層 |
有 |
|
外殼材質 |
工業塑膠 |
||
外型尺寸 WxHxD |
64 x 109 x 81 mm |
||
重量 |
約 0.27 kg |
||
安裝方式 |
35 mm 鋁軌固定 |
||
操作環境 |
防護等級 |
IP20 |
|
儲存環境溫度 |
-20° ~ 70°C (-4° ~ 158°F) |
||
操作環境溫度 |
-10° ~ 60°C (14° ~ 140°F) |
||
相對環境濕度 |
10% ~ 90% (非冷凝) |
||
認證 |
CE |
CE marked |
*請參考接線圖 – High Speed Input
