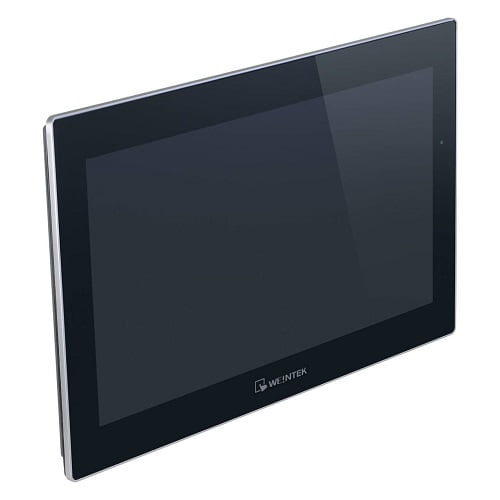

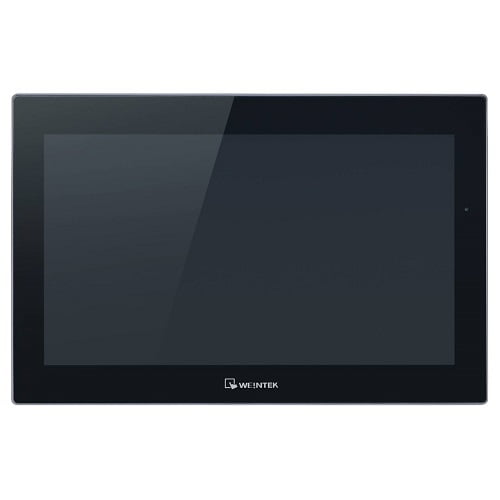

cMT3162X
In Stock
- oTP整合觸控面板解決方案具備全平面設計、高解析度與高穿透率的光學表現
- 15.6″ 1920 x 1080 FHD IPS LCD
- 支援震動提示
- 四核心Cortex-A17 CPU搭配高性能3D處理器
- 無風扇冷卻系統
- 內建4GB儲存記憶體及萬年曆
- COM1及COM3 RS-485 2W支援MPI 187.5K同時間請擇一使用
- NEMA4/IP66面板防護等級
描述
全新的cMT X系列人機:cMT3092X/cMT3152X/cMT3162X，搭載A17四核心CPU，擁有專屬高效能3D圖形處理器，圖形處理能力更可達前代機型的12倍。對於導入「cMT HMI + CODESYS控制器」方案的使用者，cMT X系列受惠於處理器強大的運算能力，即使在啟用CODESYS後，人機端速度也幾乎不受影響，操作體驗完全不打折。
cMT X系列人機配備相當完整的周邊連接能力，包含雙乙太網路口，RS232、RS485 2W/4W、CAN Bus，外接USB Host插槽，和喇叭聲音輸出；且將忠實保有cMT系列的功能與創新軟體架構、強大且廣泛的PLC通訊能力、IIoT物聯網整合性能，以及EasyAccess 2.0遠端連線與穿透支援能力。而在功能性以外，cMT X系列的外觀以全黑簡約設計搭配銀色邊框，呈現出洗鍊的線條及非凡的質感。cMT3162X的螢幕更獨創應用全貼合技術的整合型觸控面板，讓機體大幅輕薄化，並同時提供高穿透率、高解析度的極佳視覺體驗。
隨著cMT X系列推出，以下最新功能應用也隨之問世，持續引領最嶄新的人機使用體驗。
- 輕鬆監控:WebView
不管是在桌上型電腦、手機或是平板電腦上免安裝任何軟體，只需要瀏覽器即可開始監控人機。 - 嶄新介面:Web 2.0
全新設計的網頁介面提供優異流暢的網頁體驗，不僅能設定人機，且支援檢視內部取樣與事件資料。另外，網頁資料傳輸支援加密，使用上更加安全。 - 直覺控制:手勢操作
cMT3152X/cMT3162X搭載電容式多點觸控面板，搭配EasyBuilder Pro提供最新的手勢功能，可設計直覺式的手勢操作，執行各項控制。 - 有感回饋:事件震動
cMT3162X內建有震動器，可及時以震動方式回饋如螢幕觸摸、異常警報等各類型事件。
內外兼具的cMT X系列，憑著其豐富的軟硬體功能與速度優勢，將能輕鬆導入各式各樣的應用場景，扮演系統整合中的關鍵角色。

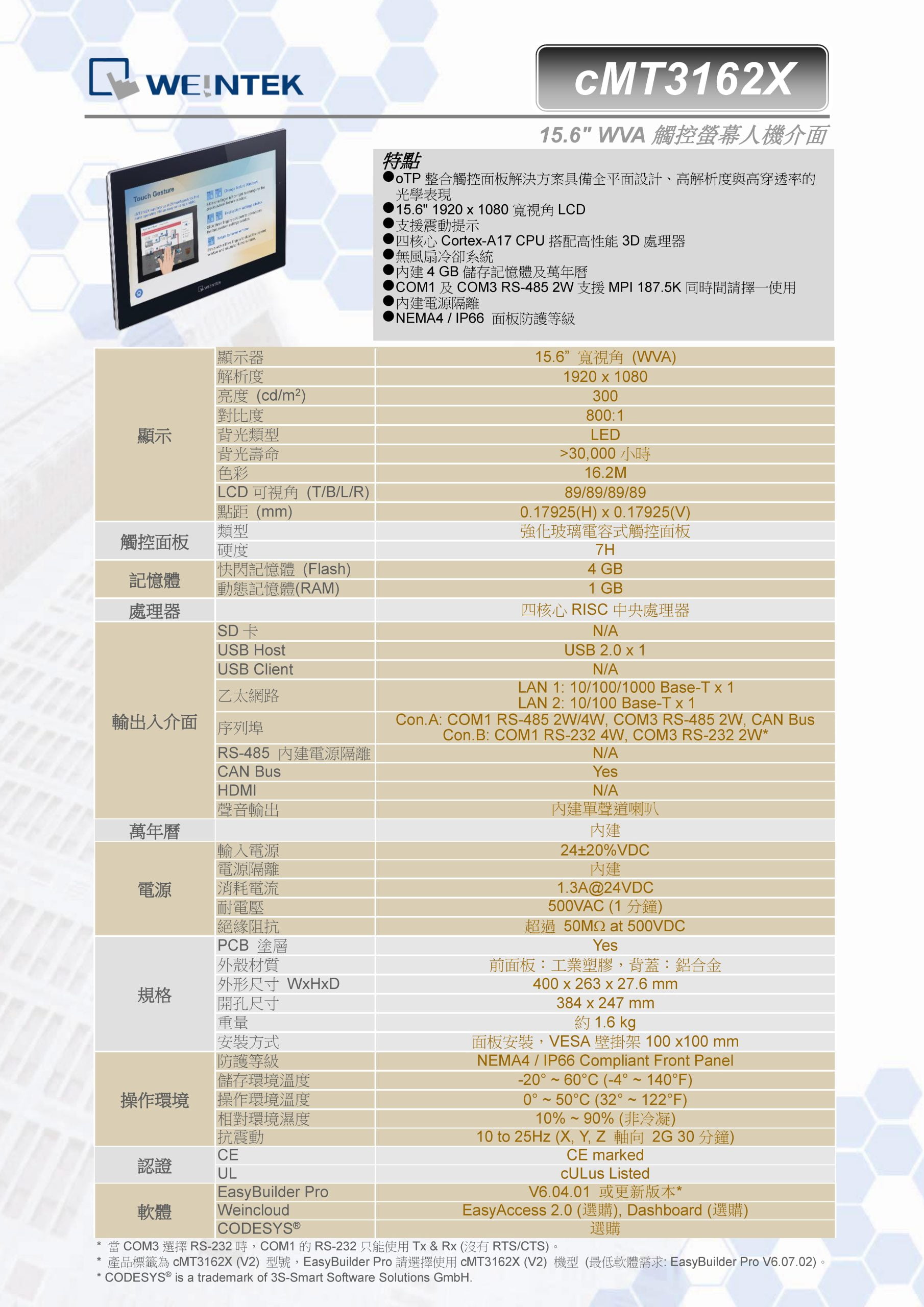

詳細規格
| 顯示 | 顯示器 | 15.6” 寬視角 (WVA) |
| 解析度 | 1920 x 1080 | |
| 亮度 (cd/m2) | 300 | |
| 對比度 | 800:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.2M | |
| LCD可視角 (T/B/L/R) | 89/89/89/89 | |
| 點距 (mm) | 0.17925(H) x 0.17925(V) | |
| 觸控面板 | 類型 | 強化玻璃電容式觸控面板 |
| 硬度 | 7H | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體(RAM) | 1 GB | |
| 處理器 | 四核心RISC中央處理器 | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| USB Client | N/A | |
| 乙太網路 | LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1 | |
| 序列埠 | Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W* | |
| RS-485 內建電源隔離 | N/A | |
| CAN Bus | Yes | |
| HDMI | N/A | |
| 聲音輸出 | 內建單聲道喇叭 | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 1.3A@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 前面板：工業塑膠，背蓋：鋁合金 | |
| 外形尺寸 WxHxD | 400 x 263 x 27.6 mm | |
| 開孔尺寸 | 384 x 247 mm | |
| 重量 | 約1.6 kg | |
| 安裝方式 | 面板安裝，VESA壁掛架100 x100 mm | |
| 操作環境 | 防護等級 | NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 50°C (32° ~ 122°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | cULus Listed | |
| 軟體 | EasyBuilder Pro | V6.04.01 或更新版本* |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |

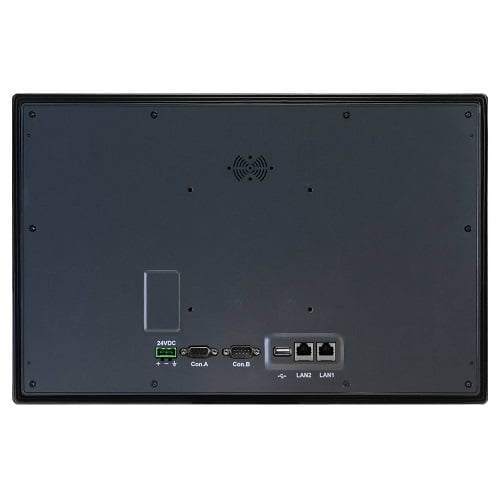

腳位定義
Con. B: COM1 / COM3 [RS232] 9針D型 公座
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con. A: COM1 / COM3 [RS485]/ CAN Bus 9針D型 母座
| PIN# | COM1 [RS485] 2W | COM1 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
