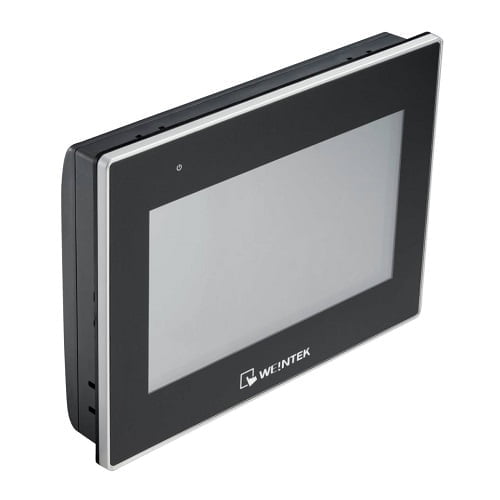

cMT3072XH2
In Stock
- 7″ 1024 x 600 IPS LCD,LED背光燈
- 四核心Cortex-A35 CPU搭配高性能3D處理器
- 無風扇冷卻系統
- 內建4GB儲存記憶體及萬年曆
- COM2及COM3 RS-485 2W支援MPI 187.5K,同時間請擇一使用
- CAN Bus支援CANopen,CAN Bus 2.0A/2.0B,SAE J1939
- 內建電源隔離
- NEMA4/IP66 面板防護等級
描述
威綸科技在推出cMT X系列7”人機介面:cMT3072X及cMT3072XH後，為優化cMT3072X、cMT3072XH人機介面之品質，同時擴大產品的使用範圍與提升用戶的使用體驗，就產品外殼設計進行了變更，將產品升級為cMT3072X2、cMT3072XH2。升級過後的人機介面，產品抗靜電干擾能力獲得了強化，也可降低外殼表面溫度，並新增電池蓋設計，增加替換電池的便利性，以及採用自恢復保險絲，具過電流保護，用於強化電路安全防護。
cMT3072XH2相較與cMT3072X2，使用了高品質IPS螢幕，提供更高的解析度與更佳的顯示品質。
cMT3072X(H)2的螢幕解析度與開孔尺寸與其他7″機種完全相同，因此舊款7”機種所使用的工程檔案只需調整機型選擇，無需進行其他修改，即可使用在cMT3072X(H)2上，讓用戶可以快速完成機型升級的工作。

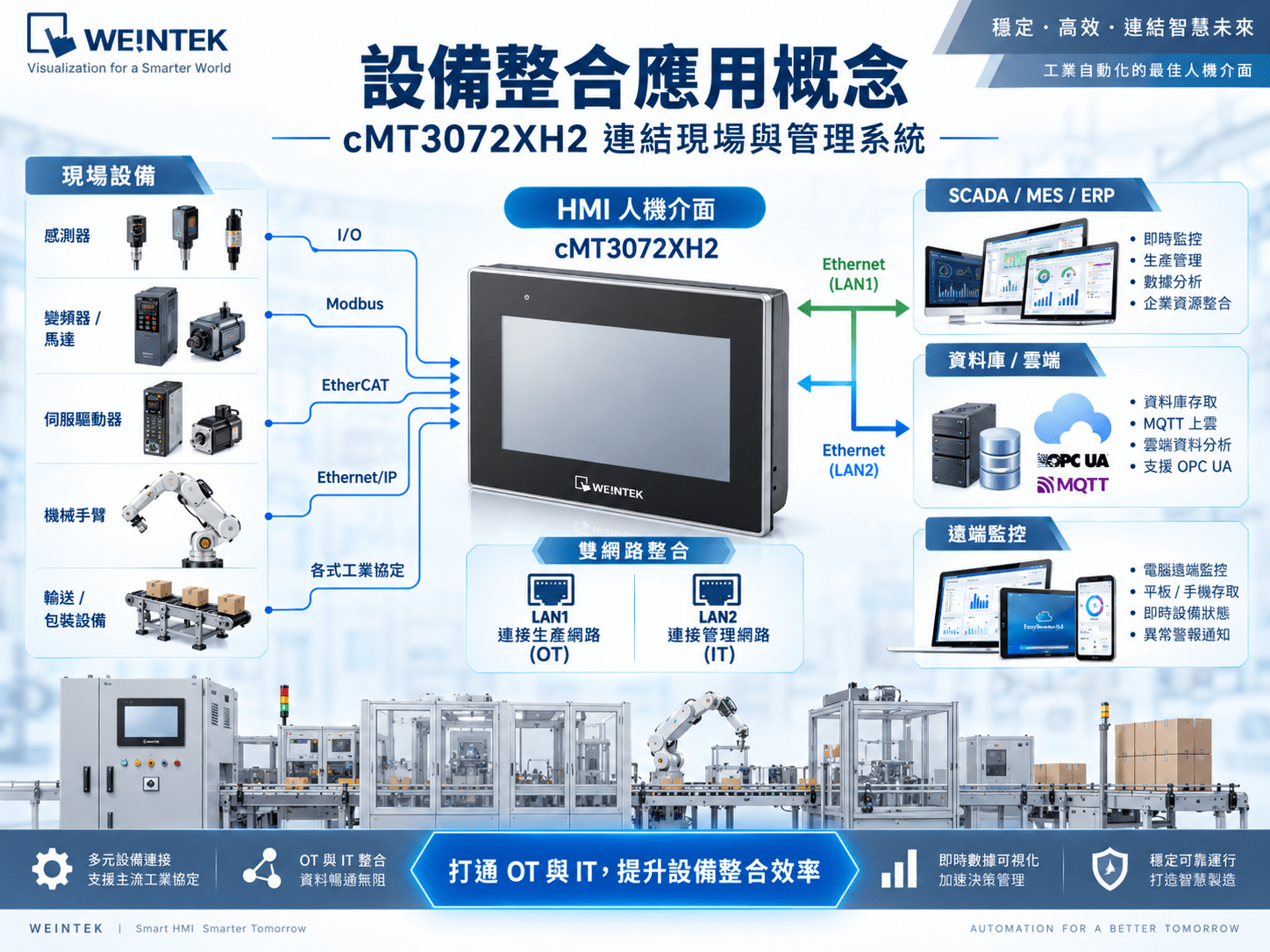

cMT3072X(H)2提供完整的周邊連接能力: RS232、RS485、CAN Bus序列埠配備、雙乙太網路口、高容量4GB Flash記憶體並支援外接USB碟，也提供完整的IIoT功能: 內建OPC UA 伺服器功能，並支援MQTT雲端協議與SQL 資料庫伺服器連接能力。強大的硬體配備、豐富的軟體支援、與親民的市場價格，讓cMT3072X(H)2人機在各方面都極具競爭力，再次為7”人機介面樹立新的產品標竿。
詳細規格
| 顯示 | 顯示器 | 7” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 450 | |
| 對比度 | 800:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 85/85/85/85 | |
| 點距 (mm) | 0.1506 (H) x 0.1432 (V) | |
| 觸控面板 | 類型 | 四線電阻式 |
| 觸控精確度 | 動作區 長度(X)±2%, 寬度(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | 四核心RISC中央處理器 | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| USB Client | N/A | |
| 乙太網路 | LAN 1: 10/100 Base-T x 1 LAN 2: 10/100 Base-T x 1 | |
| 序列埠 | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W* | |
| RS-485內建電源隔離 | N/A | |
| CAN Bus | Yes | |
| HDMI | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 820mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |
| 外形尺寸 WxHxD | 200.3 x 146.3 x 35.0 mm | |
| 開孔尺寸 | 192 x 138 mm | |
| 重量 | 約0.6 kg | |
| 安裝方式 | 面板安裝 | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | cULus Listed | |
| 軟體 | EasyBuilder Pro | V6.07.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485]/ CAN Bus, 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
