威綸 cMT2168X 15.6 吋 HMI 人機介面｜cMT X 標準型

高亮度顯示：15.6 吋 WVA｜1920 × 1080 Full HD｜500 cd/m²
雙 Ethernet：LAN 1 Gigabit｜LAN 2 10/100 Base-T｜適合多設備網路整合
核心效能：四核心 RISC CPU｜1GB RAM｜4GB Flash
系統整合：支援 CODESYS 選購｜適合控制、I/O 與自動化整合
工業設計：鋁合金機身｜24VDC｜NEMA4 / IP66 前面板防護｜0～55°C

品牌：威綸 Weintek

描述
詳細規格
外型尺寸
檔案下載
AI Review Summary

描述

cMT2168X 15.6 吋 HMI｜Full HD 高亮度工業人機介面

cMT2168X 15.6 吋 HMI 採用 15.6 吋 WVA 寬視角顯示器，提供 1920 × 1080 Full HD 解析度與 500 cd/m² 高亮度，適合需要大畫面資訊呈現的工業自動化設備。搭載四核心 RISC 處理器、1GB RAM 與 4GB Flash，並提供雙 Ethernet 網路介面，可同時進行設備通訊與網路整合。

產品採鋁合金機身與 NEMA4 / IP66 前面板防護設計，支援 24VDC 工業電源，操作溫度為 0～55°C。觸控採四線電阻式設計，除了手指操作，也適合戴手套或使用工業工具進行設備操作；另可選購 CODESYS，將 HMI、控制、運動與 I/O 整合至同一套自動化架構。

cMT2168X 15.6 吋 HMI 主要規格與硬體配置

對於大型機台而言，HMI 不只是顯示器，更需要同時處理設備狀態、操作介面、通訊資料與即時監控資訊。cMT2168X 以 15.6 吋 Full HD 寬螢幕搭配四核心 RISC CPU，可在單一畫面呈現更多控制元件、趨勢圖與設備資訊。

顯示尺寸：15.6 吋 WVA 寬視角 LCD
解析度：1920 × 1080 Full HD
亮度：500 cd/m²
對比度：1500:1
觸控：四線電阻式觸控面板
處理器：四核心 RISC CPU
記憶體：1GB RAM／4GB Flash
乙太網路：LAN 1 Gigabit Ethernet／LAN 2 10/100 Base-T
USB：USB 2.0 Host × 1
序列通訊：RS-232／RS-485
電源：24 ±20% VDC
機身材質：鋁合金

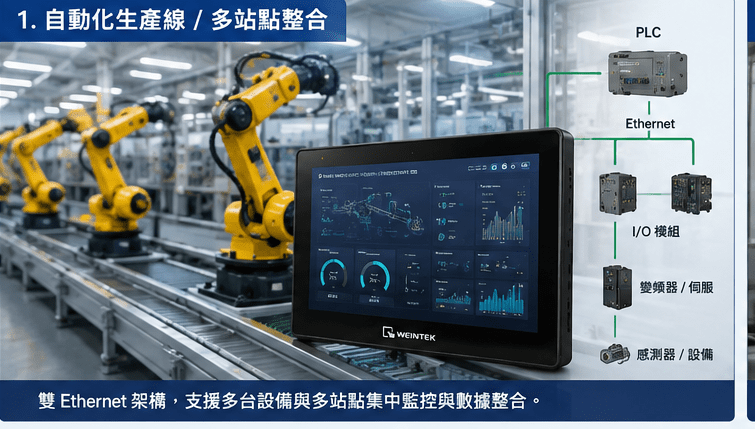

cMT2168X 15.6 吋 HMI 雙 Ethernet 架構

cMT2168X 的重要特色是提供兩組 Ethernet 網路介面，其中 LAN 1 支援 10/100/1000 Base-T，LAN 2 支援 10/100 Base-T。對設備工程師而言，可依控制系統架構將不同設備、PLC、I/O 模組或其他工業網路設備進行分流，降低單一網路介面所造成的系統整合限制。

在多站點自動化設備中，可利用 HMI 作為操作與資訊集中入口，讓操作者在同一操作畫面查看設備狀態、警報、趨勢與製程資料。這種架構特別適合設備數量較多、通訊節點較複雜的自動化系統。

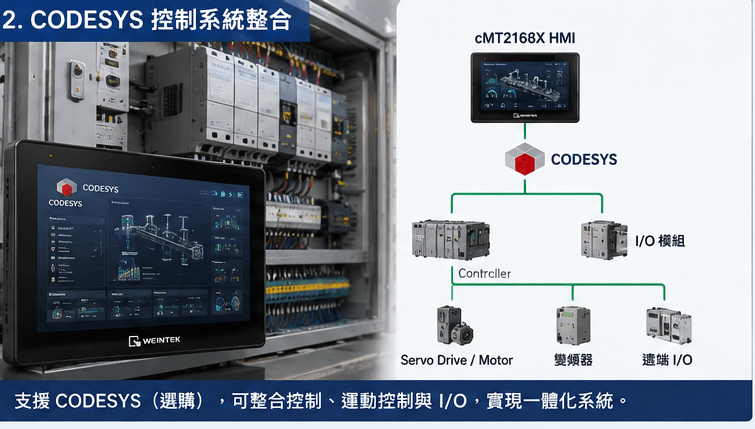

cMT2168X 支援 CODESYS，整合控制與 HMI 操作

若設備需要進一步整合控制功能，可選購 CODESYS。透過 CODESYS，可將控制器、I/O、伺服驅動器、變頻器與其他自動化設備納入同一套控制架構，HMI 則負責提供操作、狀態監控與人機互動介面。

對設備製造商而言，這種架構可以減少控制系統與操作介面之間的設備數量，尤其適合需要整合運動控制、I/O 與設備操作的機台。CODESYS 為選購功能，實際配置可依專案需求確認。

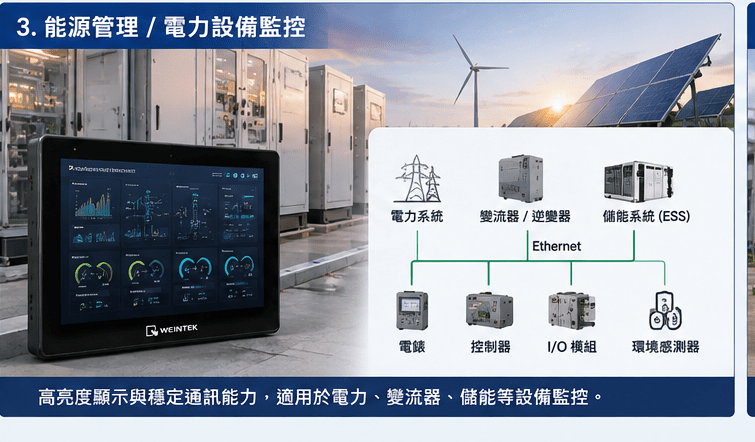

cMT2168X 15.6 吋 HMI 高亮度顯示

在能源管理、電力設備與儲能系統中，操作人員通常需要同時查看大量即時數據。15.6 吋 Full HD 畫面能提供較大的資訊配置空間，500 cd/m² 高亮度則有助於提升明亮環境下的畫面辨識度。

cMT2168X 可應用於電力系統、變流器、逆變器、儲能系統與相關控制設備的操作與監控，將設備狀態、警報、數據與趨勢資訊集中呈現在操作介面。

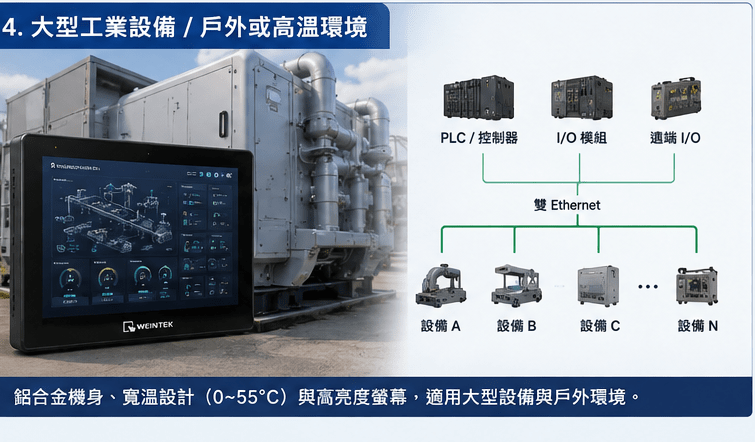

鋁合金機身與 0～55°C 寬溫設計

cMT2168X 採用鋁合金外殼，搭配 PCB 塗層與 NEMA4 / IP66 前面板防護設計，適合安裝於工業控制盤、大型機械與設備操作站。操作溫度範圍為 0～55°C，可因應一般工業設備長時間運轉的環境需求。

15.6 吋大尺寸畫面也更適合大型設備操作。當機台需要同時呈現設備流程圖、數值、警報、趨勢與控制按鈕時，較大的顯示區域能讓操作者取得更多資訊，減少頻繁切換畫面的操作需求。

cMT2168X 15.6 吋 HMI 適合哪些設備？

大型自動化設備：需要大量控制元件、設備狀態與趨勢資料的機台。
多站點自動化系統：需要整合 PLC、I/O、變頻器與伺服設備的控制架構。
CODESYS 控制設備：需要整合 HMI、控制、運動控制與 I/O 的設備。
能源與電力設備：電力系統、變流器、逆變器與儲能設備監控。
大型工業機械：需要大尺寸畫面與較高亮度顯示的操作站。

cMT2168X 與 cMT2166X 怎麼選？

如果專案需要大尺寸 Full HD 顯示、雙 Ethernet 與工業級觸控操作，cMT2168X 15.6 吋 HMI 是值得評估的方案，特別適合大型自動化設備與需要多設備通訊的控制系統。

如果主要需求是高解析度顯示與電容式觸控操作，則可優先評估 cMT2166X；若設備需要雙 Ethernet、較高亮度顯示或 CODESYS 控制整合，則 cMT2168X 更適合作為大型自動化設備的人機介面。

兩款皆為 15.6 吋 Full HD 等級產品，但產品定位不同。選型時建議依照網路架構、控制需求、觸控方式、安裝環境與設備資訊量進行評估，而不是只比較螢幕尺寸。

cMT2168X 常見問題 FAQ

cMT2168X 有支援 SD 卡嗎？

不支援 SD 卡。cMT2168X 內建 4GB Flash，並提供 USB 2.0 Host × 1。

cMT2168X 有幾組 Ethernet？

提供 2 組 Ethernet，LAN 1 支援 10/100/1000 Base-T，LAN 2 支援 10/100 Base-T，適合多設備網路整合。

cMT2168X 可以使用 CODESYS 嗎？

可以，CODESYS 為選購功能，可依設備控制需求進行配置。

cMT2168X 的觸控方式是什麼？

採用四線電阻式觸控面板，適合工業設備操作，也可搭配手套或其他工具進行操作。

cMT2168X 適合大型設備嗎？

適合。15.6 吋 Full HD 顯示、500 cd/m² 高亮度、雙 Ethernet 與鋁合金機身，可應用於大型自動化設備、多站點控制系統、能源設備與工業機械。

cMT2168X 選型重點

15.6 吋 Full HD｜500 cd/m²｜雙 Ethernet｜四核心 RISC｜1GB RAM｜4GB Flash｜鋁合金機身｜CODESYS 選購

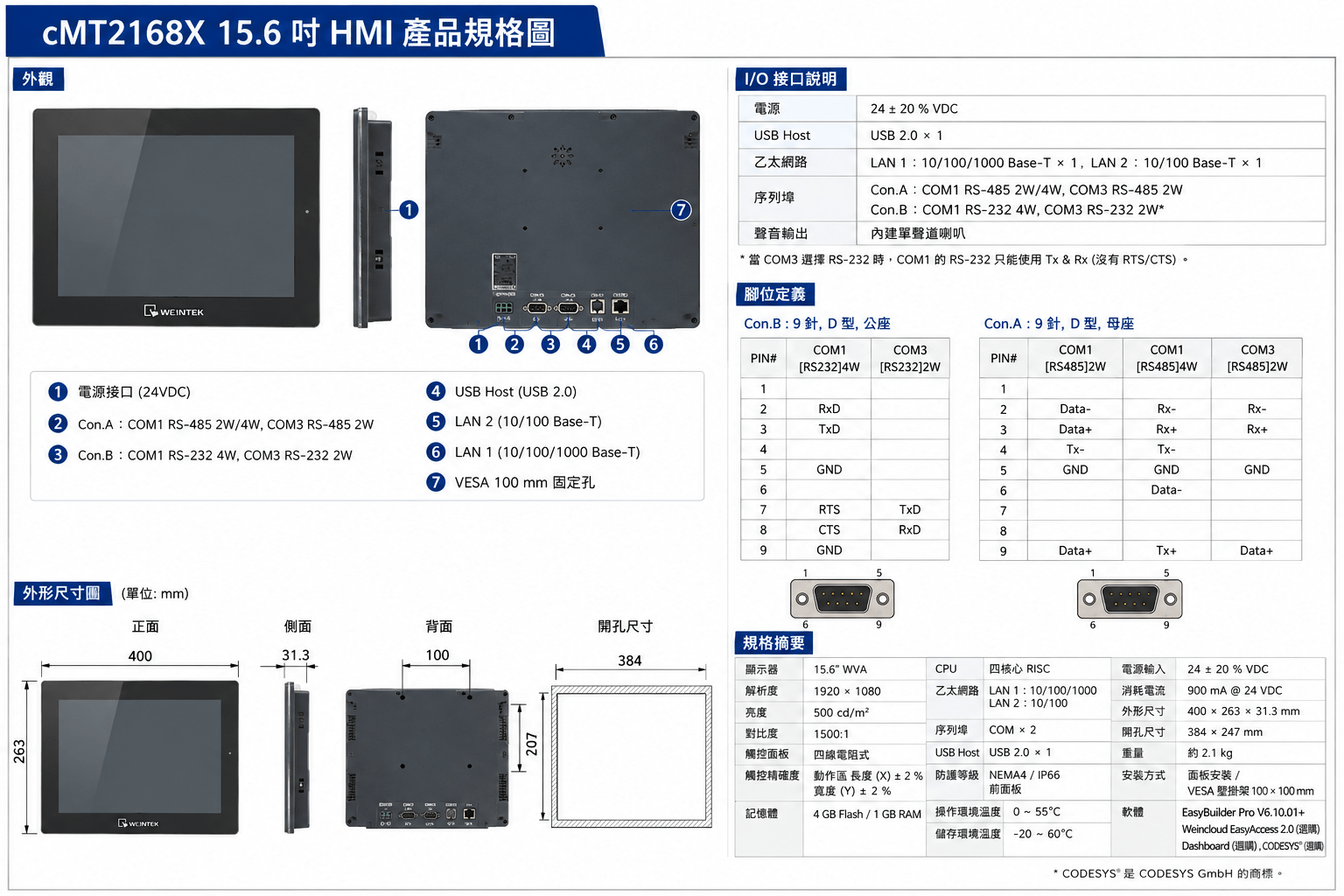

詳細規格

顯示	顯示器	15.6” 寬視角 (WVA)
	解析度	1920 x 1080
	亮度 (cd/m²)	500
	對比度	1500:1
	背光類型	LED
	背光壽命	>50,000小時
	色彩	16.2M
	LCD可視角 (T/B/L/R)	85/85/85/85
	點距 (mm)	0.17925 (H) x 0.17925 (V)
觸控面板	類型	4-wire Resistive Type
觸控面板	觸控精確度	Active Area Length(X)±2%, Width(Y)±2%
記憶體	快閃記憶體 (Flash)	4 GB
記憶體	動態記憶體 (RAM)	1 GB
處理器		Quad-core RISC
輸出入介面	SD卡	N/A
	USB Host	USB 2.0 x 1
	聲音輸出	Built-in Mono Speaker
	乙太網路	LAN 1: 10/100/1000 Base-T x 1 LAN 2: 10/100 Base-T x 1
	WiFi	N/A
	序列埠	Con.A: COM1 RS-485 2W/4W, COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W^*(1)
	RS-485內建電源隔離	N/A
萬年曆		內建
電源	輸入電源	24±20%VDC
	電源隔離	內建
	消耗電流	900mA@24VDC
	耐電壓	500VAC (1分鐘)
	絕緣阻抗	超過 50MW at 500VDC
規格	PCB 塗層	Yes
	外殼材質	Aluminum
	外形尺寸 WxHxD	400 x 263 x 31.3 mm
	開孔尺寸	384 x 247 mm
	重量	約 2.1 kg
	安裝方式	Panel mount, VESA mount 100 x 100 mm
操作環境	防護等級	Panel mount, VESA mount 100 x 100 mm
	儲存環境溫度	-20° ~ 60°C (-4° ~ 140°F)
	操作環境溫度	0° ~ 55°C (32° ~ 131°F)
	相對環境濕度	10% ~ 90% (非冷凝)
	抗震動	10 to 25Hz (X, Y, Z 軸向 2G 30分鐘)
認證	適用海拔高度(氣壓)	3,000 m
認證	CE	CE marked
軟體	EasyBuilder Pro	V6.08.01或更新版本
	Weincloud	EasyAccess 2.0 (選購), Dashboard (選購)
	CODESYS^®	選購
