歐姆龍 omron | CJ2M
In Stock
- 最多可安裝2台脈衝I/O Block，可輕鬆實現最多4軸的定位控制。4點高速計數器、支援8點中斷輸入。（CJ2M CPU模組 模組Ver.2.0以上）
- 可透過EtherNet/IP埠連接支援軟體、PLC間資料連結與訊息、FTP傳送等一般乙太網路通訊（CJ2M-CPU3□型）
- CJ1用模組可直接使用
描述

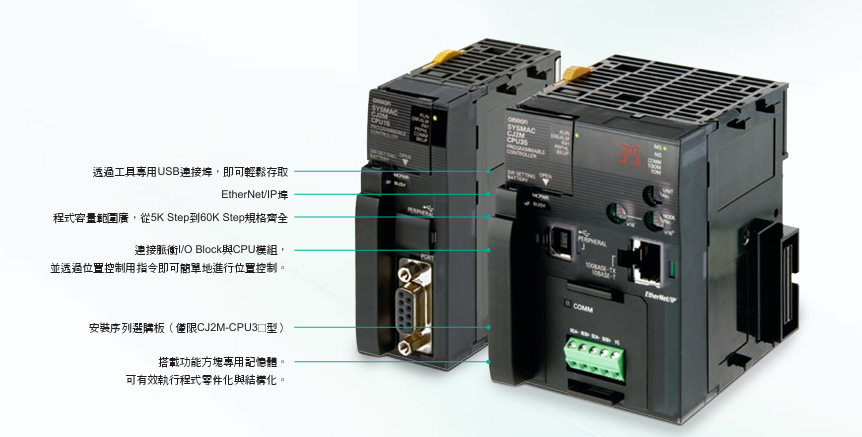

用於基本的機器控制 CJ2M
CJ2M CPU模組最適合用於包裝機、工具機等通用型機器控制。
相較於傳統機型，達到2.5倍的高速化(LD=40ns)。
提供您高性價比的選擇。
除了USB以外，亦可選擇EtherNet/IP、RS-232C/422A/485的序列通訊。
脈衝I/O Block
可透過選購的脈衝I/O Block來完成CJ1M的內建輸出輸入功能。
可選擇最適合設備的CPU擴充功能。
-中斷輸入
-快速響應輸入
-高速計數器輸入
-編碼器輸入
-脈衝頻率輸出
-脈衝寬度輸出
可安裝2台脈衝I/O Block，
最多4軸的脈衝輸出輕鬆完成定位控制。
產品規格
| 項目 | 規格內容 |
| 程式容量 | 最大 60K Step |
| 資料記憶體容量 | 最大 160K Word |
| 輸出輸入點數 | 2,560 點 |
| 基本指令執行速度 (LD) | 40ns |
| 應用指令執行速度 (MOV) | 120ns |
| 浮點小數點運算 (SIN) | 0.86μs |
| 處理時間 | 160μs / 270μs |
| FB 功能方塊區域 | 有（相當於 20K Step） |
| USB 連接埠 | 有 |
| 序列埠 | 內建 RS-232C，並可安裝選購板（RS-232C、RS-422A/485） |
| EtherNet/IP 埠 | 部分機型支援 |
| 序列 PLC 連結功能 | 有（安裝序列選購板時支援） |
| 脈衝 I/O Block | 有（最多可安裝 2 台） |
型號對照
| 產品分類 | 型號 | 程式容量 | 資料記憶體容量 | EtherNet/IP 埠 | 選購板插槽 | 5V系列消耗電流 |
| 附 EtherNet/IP 功能 | CJ2M-CPU35 | 60K Step | 160K Word (DM:32K, EM:32K x 4 Bank) | 1 埠 | 1 插槽 | 0.7 A |
| CJ2M-CPU34 | 30K Step | 160K Word (DM:32K, EM:32K x 4 Bank) | 1 埠 | 1 插槽 | 0.7 A | |
| CJ2M-CPU33 | 20K Step | 64K Word (DM:32K, EM:32K x 1 Bank) | 1 埠 | 1 插槽 | 0.7 A | |
| CJ2M-CPU32 | 10K Step | 64K Word (DM:32K, EM:32K x 1 Bank) | 1 埠 | 1 插槽 | 0.7 A | |
| CJ2M-CPU31 | 5K Step | 64K Word (DM:32K, EM:32K x 1 Bank) | 1 埠 | 1 插槽 | 0.7 A | |
| 標準型 CPU 模組 | CJ2M-CPU15 | 60K Step | 160K Word (DM:32K, EM:32K x 4 Bank) | － | － | 0.5 A |
| CJ2M-CPU14 | 30K Step | 160K Word (DM:32K, EM:32K x 4 Bank) | － | － | 0.5 A | |
| CJ2M-CPU13 | 20K Step | 64K Word (DM:32K, EM:32K x 1 Bank) | － | － | 0.5 A | |
| CJ2M-CPU12 | 10K Step | 64K Word (DM:32K, EM:32K x 1 Bank) | － | － | 0.5 A | |
| CJ2M-CPU11 | 5K Step | 64K Word (DM:32K, EM:32K x 1 Bank) | － | － | 0.5 A |
共同核心規格
-
I/O 點數：最大 2560 點。
-
模組配置：最大 40 台（最多增設 3 個段欄）。
-
執行速度：LD 指令處理速度達 0.04 μs。
