威綸 cMT3072XP (W)｜7吋 HTML5 Web 面板
In Stock
- 7″ 1024 x 600 寬視角 LCD
- 強化玻璃電容式觸控面板
- 內建4 GB儲存記憶體及萬年曆
- 無風扇冷卻系統
- 主機板塗布保護處理，能抵抗在嚴苛環境中的腐蝕問題
- 內建電源隔離
- NEMA4 / IP66 面板防護等級
- 搭載強大且高效能的Chromium瀏覽器
- 產地:台灣
描述

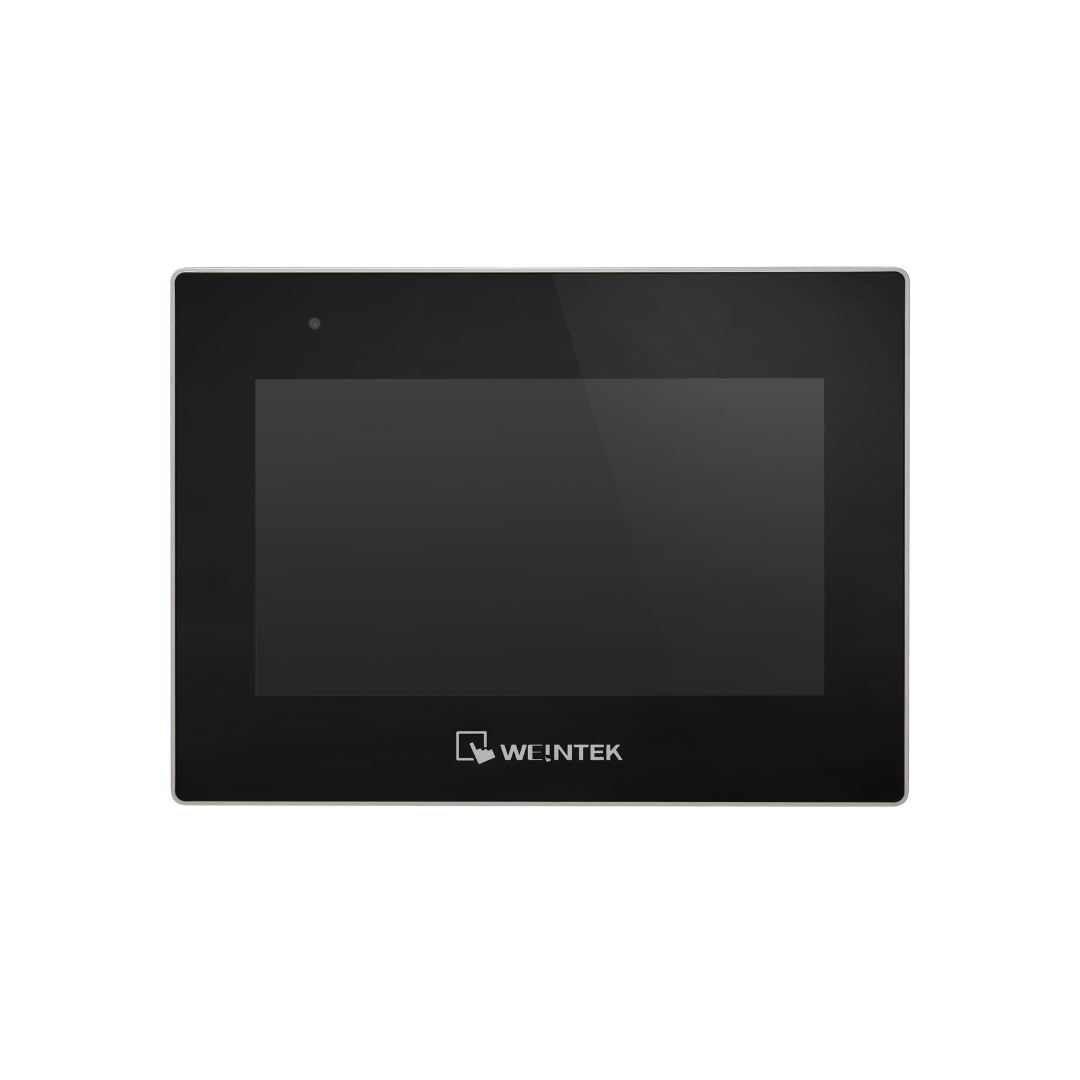

威綸 cMT3072XP (W) – 7″ HTML5 Web面板
7 吋 —cMT3072XP (W)，尺寸輕巧，但效能極致，四核心運算CPU再搭載內建 Chromium 瀏覽器，適合安裝空間有限或需要呈現複雜任務的應用場合。
無論是工廠自動化、樓宇自動化或是倉儲管理系統，面板開機立刻連線資料中心，快速進入網頁畫面，同步操控不受限。
工業級 Web 面板，延伸應用無界限
在工廠，內建網頁瀏覽器的 cMT3072XP (W) 可部署於不同區域，如產線旁、控制室、維護站等，免除額外硬體與複雜佈線，直接作為 Client 端，快速連接到後端主機的 Web Server。採用寬視角（WVA）強化玻璃電容式觸控面板，畫面清晰細緻，利於工程人員檢視網頁 PLC 或 SCADA 等工廠系統，查看設備狀態、除錯，大幅節省巡檢時間，提升整體作業效率。
cMT3072XP (W) 可作為智慧家居中控面板，透過瀏覽器，一鍵操作燈光、冷氣、窗簾與保全等設備，提供更舒適的居住體驗。具備 1024 x 600 解析度、450 cd/m² 亮度與 800:1 對比度螢幕，亦適合於室內物流倉庫使用，管理人員可清楚辨別倉儲管理系統（WMS）的檢貨資訊，依指示取貨並觸控螢幕確認，自走車（AGV）隨即離站前往下一個站點。
強大硬體設計，複雜任務都能搞定
cMT3072XP (W) 搭載四核心 RISC 處理器，配備 1GB RAM 與 4GB Flash 儲存空間，提供穩定效能，足以應對多工的應用場景。支援雙乙太網路口與 USB 2.0 介面，利於串接整合各種工業設備。cMT3072XP (W) 符合 NEMA4 標準，且前面板具備 IP66 防護等級。主機板擁有電源隔離設計，減少雜訊干擾，適用於環境嚴苛的工業現場。
詳細規格
| 顯示 | 顯示器 | 7” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 450 | |
| 對比度 | 800:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 85/85/85/85 | |
| 點距 (mm) | 0.1506 (H) x 0.1432 (V) | |
| 觸控面板 | 類型 | Tempered Glass, Capacitive Type |
| 觸控精確度 | N/A | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| 硬度 | 7H | |
| 乙太網路 | LAN 1: 10/100 Base-T x 1 | |
| WiFi | N/A | |
| 序列埠 | N/A | |
| RS-485內建電源隔離 | N/A | |
| CAN Bus | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 820mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |

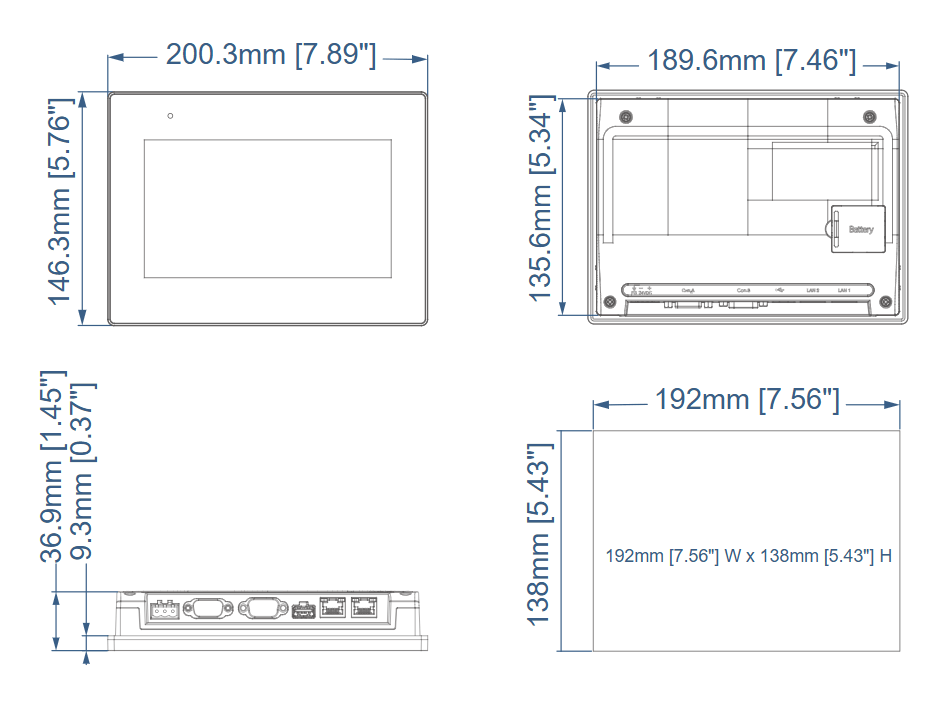

| 外形尺寸 WxHxD | 200.3 x 146.3 x 36.9 mm | |
| 開孔尺寸 | 192 x 138 mm | |
| 重量 | 約 0.7 kg | |
| 安裝方式 | Panel mount | |
| 操作環境 | 防護等級 | UL Type 4X (indoor use only) / NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | CE | CE marked |
| UL | cULus Listed | |
| ATEX | N/A | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |

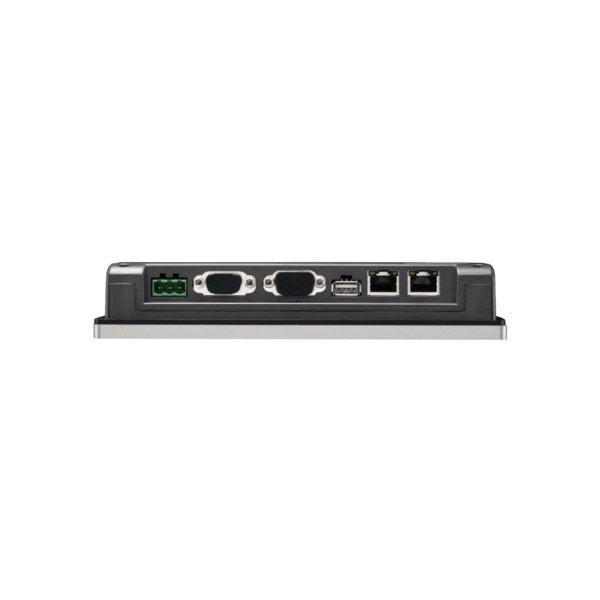

腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
