威綸 cMT2102X | 10.1吋 WVA 觸控螢幕人機介面
In Stock
- 10.1″ 1024 × 600 寬視角 LCD
- 電阻式觸控面板
- 支援序列埠 COM × 3、乙太網路埠 × 2、USB Host × 1
- 內建 4GB FLASH 與 1GB RAM
- COM2 及 COM3 RS-485 2W 支援 MPI 187.5K，同時間請擇一使用
- 無風扇冷卻系統
- 可搭配 M02 WiFi 擴充模組，支援無線傳輸功能
描述
威綸 cMT2102X | 10.1″ WVA 觸控螢幕人機介面
威綸推出品質卓越的 10.1 吋 cMT X 標準型人機介面—cMT2102X。搭配功能強大的 EasyBuilder Pro 軟體支援，為業界提供高性價比的人機介面解決方案。
cMT2102X 標準型人機介面擁有高效 CPU 運算能力、堅固的機構外觀設計，以及更多元的 cMT X 軟體功能。介面配備兩個乙太網路孔，可開通第三方 PLC 控制軟體 CODESYS。支援標準工業通訊協定 OPC UA 與 MQTT 協議，不僅能滿足工業 4.0 不同設備間交換資料需求，更能為現場製造人員帶來更靈活、高效的生產控制。兼顧性能與價格，是企業推動智慧工廠的關鍵設備。
軟體有感升級，數據傳輸暢行無阻
cMT2102X 承襲了 cMT X 標準型人機性能，在多媒體支援、行動監控、IIoT 通訊等方面帶來更強大的靈活彈性，應用範圍更加全面。在軟體功能方面，cMT2102X 強化了多媒體影像串流與遠端監控能力，支援 WebView 與 cMT Viewer，使用者可透過行動裝置或電腦，即時監看設備運行狀態。
此外，EasyBuilder Pro 支援進階物件設定，如：觸發條件、媒體播放器、攝影機，以及 JavaScript (JS) 物件功能，以滿足更廣泛的人機畫面設計需求。
在通訊功能方面，cMT2102X 支援 SIEMENS MPI 187.5K，並內建 OPC UA 客戶端、MQTT 等 IIoT 工業物聯網協議，大幅提升設備與雲端、不同系統間的資料整合能力，提高設備間的互通性。
 |  |  |
堅固外觀設計，穩定耐用

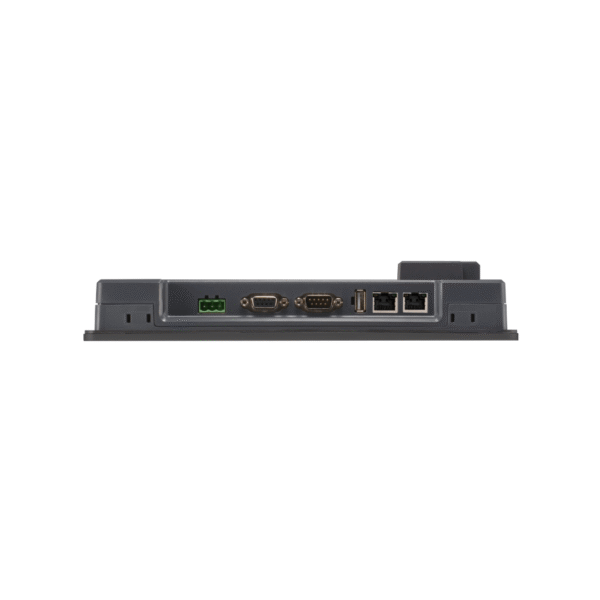

硬體規格升級，cMT2102X 搭載四核心高效能 CPU，內建 4GB Flash 與 1GB RAM，應對複雜的工業應用毫不費力。內建 RS232、RS485、USB 2.0 及雙乙太網路口，可開通 CODESYS 將人機作為控制器，無論是傳統 PLC 或進階工業網路架構，都能將資料傳輸輕鬆整合。同時支援 M02 擴充模組，可彈性擴充 Wi-Fi 連網功能，減少佈線限制。
顯示方面，cMT2102X 配備 10.1 吋 1024 × 600 高解析度 LCD 面板，擁有 400 cd/m² 亮度與 500:1 對比度，即使在不同光線環境下仍保持良好可讀性。前面板通過 NEMA4 / IP66 工業級認證，具備卓越的防水防塵能力，並支援 0° ~ 55°C 操作環境溫度，在嚴苛環境中依然穩定運行。
詳細規格
| 顯示 | 顯示器 | 10.1” 寬視角 (WVA) |
| 解析度 | 1024 x 600 | |
| 亮度 (cd/m2) | 400 | |
| 對比度 | 500:1 | |
| 背光類型 | LED | |
| 背光壽命 | >30,000小時 | |
| 色彩 | 16.7M | |
| LCD可視角 (T/B/L/R) | 85/85/85/85 | |
| 點距 (mm) | 0.2175 (H) x 0.2088 (V) | |
| 觸控面板 | 類型 | 4-wire Resistive Type |
| 觸控精確度 | Active Area Length(X)±2%, Width(Y)±2% | |
| 記憶體 | 快閃記憶體 (Flash) | 4 GB |
| 動態記憶體 (RAM) | 1 GB | |
| 處理器 | Quad-core RISC | |
| 輸出入介面 | SD卡 | N/A |
| USB Host | USB 2.0 x 1 | |
| 乙太網路 | 10/100 Base-T x 2 | |
| WiFi | M02 WiFi Expansion Module (Optional) | |
| 序列埠 | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W | |
| RS-485內建電源隔離 | N/A | |
| 聲音輸出 | N/A | |
| 萬年曆 | 內建 | |
| 電源 | 輸入電源 | 24±20%VDC |
| 電源隔離 | 內建 | |
| 消耗電流 | 420mA@24VDC | |
| 耐電壓 | 500VAC (1分鐘) | |
| 絕緣阻抗 | 超過 50MW at 500VDC | |
| 規格 | PCB 塗層 | Yes |
| 外殼材質 | 工業塑膠 | |

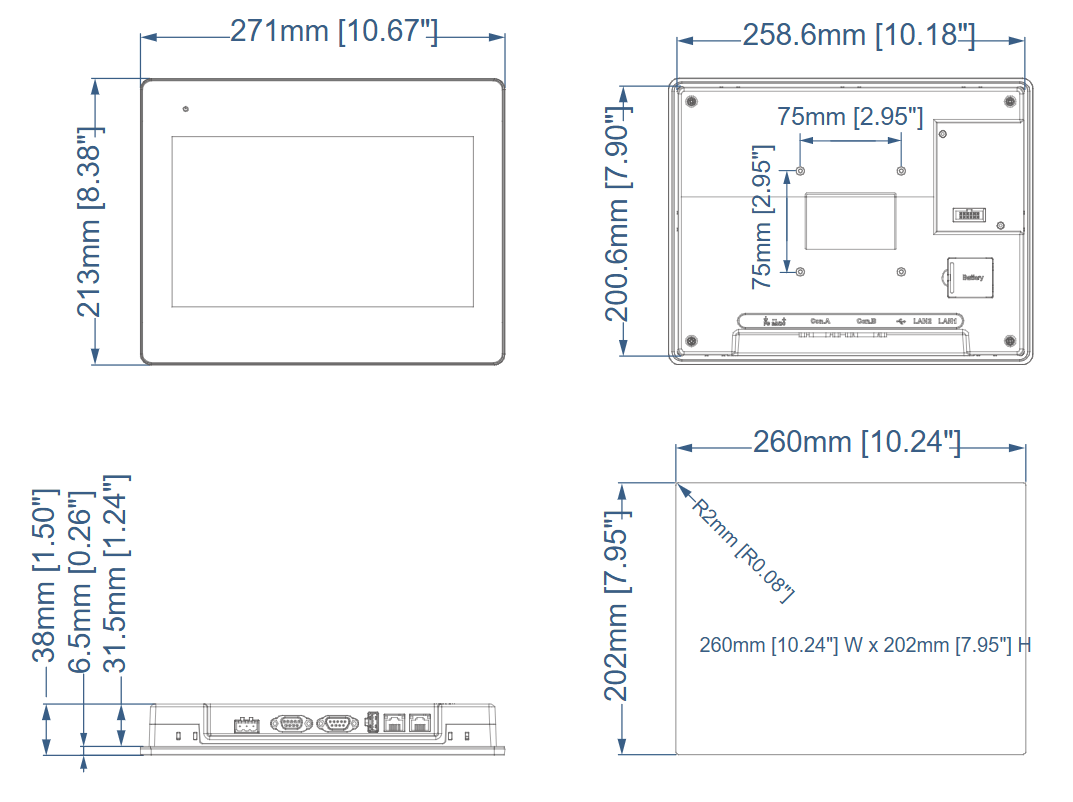

| 外形尺寸 WxHxD | 271 x 213 x 38 mm | |
| 開孔尺寸 | 260 x 202 mm | |
| 重量 | 約1.2 kg | |
| 安裝方式 | Panel mount, VESA mount 75 x 75 mm | |
| 操作環境 | 防護等級 | NEMA4 / IP66 Compliant Front Panel |
| 儲存環境溫度 | -20° ~ 60°C (-4° ~ 140°F) | |
| 操作環境溫度 | 0° ~ 55°C (32° ~ 131°F) | |
| 相對環境濕度 | 10% ~ 90% (非冷凝) | |
| 抗震動 | 10 to 25Hz (X, Y, Z 軸向 2G 30分鐘) | |
| 認證 | 適用海拔高度(氣壓) | 3,000 m |
| CE | CE marked | |
| 軟體 | EasyBuilder Pro | V6.08.01或更新版本 |
| Weincloud | EasyAccess 2.0 (選購), Dashboard (選購) | |
| CODESYS® | 選購 |
腳位定義:
Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型
| PIN# | COM1 [RS232]4W | COM3 [RS232]2W |
| 1 | ||
| 2 | RxD | |
| 3 | TxD | |
| 4 | ||
| 5 | GND | |
| 6 | ||
| 7 | RTS | TxD |
| 8 | CTS | RxD |
| 9 | GND | |
Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型
| PIN# | COM2 [RS485] 2W | COM2 [RS485] 4W | COM3 [RS485] 2W | CAN Bus |
| 1 | Data- | Rx- | ||
| 2 | Data+ | Rx+ | ||
| 3 | Tx- | |||
| 4 | Tx+ | |||
| 5 | GND | |||
| 6 | Data- | |||
| 7 | CAN_L | |||
| 8 | CAN_H | |||
| 9 | Data+ | |||
