cMT-G05X

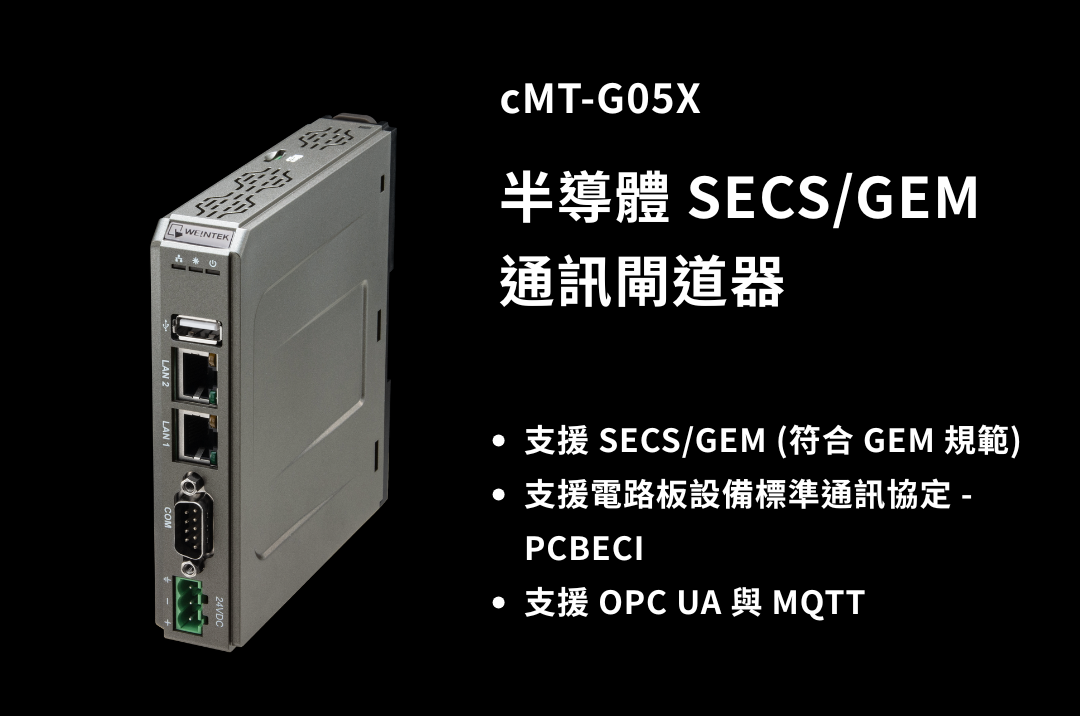

威綸 cMT-G05X｜半導體 SECS/GEM 通訊閘道器

In Stock

支援SECS/GEM (符合GEM規範)
支援電路板設備標準通訊協定 – PCBECI
支援 OPC UA 與 MQTT
支援 MODBUS TCP/IP Gateway
薄型輕量設計並可使用鋁軌固定
無風扇冷卻系統
內建256 MB儲存記憶體
支援microSD卡擴充儲存容量
支援USB Host埠
支援MPI 187.5K
內建電源隔離
產地:台灣

分類: 威綸 WEINTEK人機介面, cMT IIoT Gateway

TagscMT IIOT Gateway, GEM, SECS, WEINTEK, 人機介面, 威綸, 威綸 Weintek, cMT-G05X

描述
詳細規格
檔案下載

描述

威綸 cMT-G05X – SECS/GEM Agent Center

SECS系列通訊閘道cMT-G05,為機台添增SECS/GEM EQP端通訊能力,能應用於半導體、印刷電路板(PCB)、太陽能、LED、面板等先進產業中。圖形介面的設定方式,讓您不需撰寫複雜程式,就可快速將設備連接到CIM/EAP等生產自動化整合系統。

產品特點

提供機台 SECS Equipment 端訊能力
支援SEMI標準規範:SECS/GEM、PCBECI
提供400+驅動程式,可支援大量設備類型
圖形化設定SECS變變數 PLC位址對應設定
圖形化設定GEM報表、事件、與報警
雙模式 Process Program 管理
支援自定義指令(SxFy),可彈性支援GEM 以外行為
支援巨集(Macro)撰寫功能·提高應用彈性
支援資料取樣、事件警報以及資料庫(SQL)連結
支援IIoT通訊:OPCUA·MOTT、MODBUS TCP

詳細規格

記憶體	快閃記憶體 (Flash)	4 GB
記憶體	動態記憶體 (RAM)	1 GB
處理器		Quad-core RISC
輸出入介面	SD卡	SD/SDHC
	USB Host	USB 2.0 x 1
	乙太網路	10/100 Base-T x 1
	WiFi	N/A
	序列埠	COM2 RS-485 2W/4W
	RS-485內建電源隔離	N/A
	CAN Bus	N/A
	聲音輸出	N/A
萬年曆		內建
電源	輸入電源	24±20%VDC
	電源隔離	內建
	消耗電流	480mA@24VDC
	耐電壓	500VAC (1分鐘)
	絕緣阻抗	超過 50MW at 500VDC
規格	PCB 塗層	Yes
	外殼材質	工業塑膠
	外形尺寸 WxHxD	302.7 x 240 x 116.8 mm
	抗摔高度	1.2 m
	重量	約1.6 kg
	安裝方式	Wall Mounting Bracket
操作環境	防護等級	IP65
	儲存環境溫度	-20° ~ 60°C (-4° ~ 140°F)
	操作環境溫度	0° ~ 50°C (32° ~ 122°F)
	相對環境濕度	10% ~ 90% (非冷凝)
	抗震動	10 to 25Hz (X, Y, Z 軸向 2G 30分鐘)
認證	CE	CE marked

	UL	N/A
軟體	EasyBuilder Pro	V6.08.01或更新版本

腳位定義:

Con.B: COM1 / COM3 [RS232], 9 針, 公座, D型

PIN#	COM1 [RS232]4W	COM3 [RS232]2W
1
2	RxD
3	TxD
4
5	GND
6
7	RTS	TxD
8	CTS	RxD
9	GND

Con.A: COM2 / COM3 [RS485] / CAN Bus, 9 針, 母座, D型

PIN#	COM2 [RS485] 2W	COM2 [RS485] 4W	COM3 [RS485] 2W	CAN Bus
1	Data-	Rx-
2	Data+	Rx+
3		Tx-
4		Tx+
5	GND
6			Data-
7				CAN_L
8				CAN_H
9			Data+
