工業網路設定與 IP 基礎認知：為什麼你的設備「連不上線」？

在工業自動化現場，常聽到這樣的問題：

「HMI 連不到 PLC」
「電腦抓不到設備」
「明明都有接網路線，為什麼畫面沒資料？」

其實，多數問題都不是設備壞了，而是工業網路設定與 IP 概念不清楚造成的。本文將用白話方式，帶你一次搞懂工業網路與 IP 的基本觀念。

一、什麼是工業網路？

工業網路（Industrial Network） 是用來讓設備彼此溝通的網路系統，常見於：

• PLC（可程式控制器）
• HMI（人機介面）
• 工業電腦（IPC）
• 感測器、驅動器
• SCADA / MES 系統

透過工業網路，設備才能「說同一種語言」，即時交換資料與指令。

二、IP 是什麼？為什麼這麼重要？

🔹 IP 就像設備的「門牌號碼」

在工業乙太網路中，每一台設備都需要一個 IP 位址，才能被其他設備找到。

例如：

• PLC：192.168.1.10
• HMI：192.168.1.20
• 工業電腦：192.168.1.30

只要 IP 設定錯誤，設備就會「找不到彼此」。

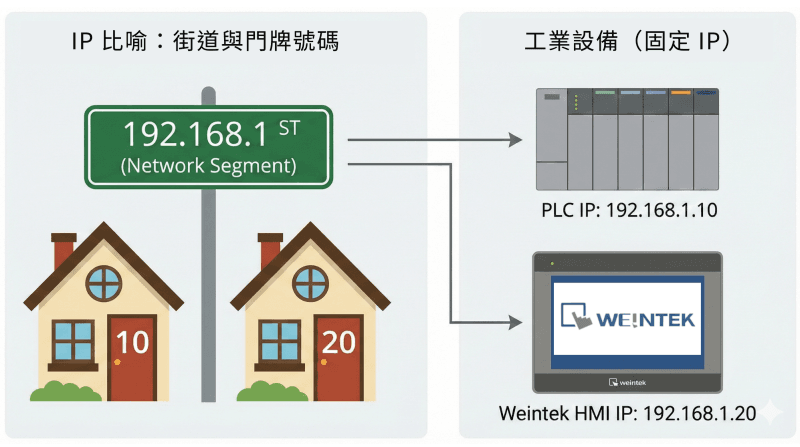

三、常見的 IP 位址結構

以 192.168.1.20 為例：

• 192.168.1：網段（大家住同一條街）
• 20：主機位址（門牌號碼）

👉 同一個系統內的設備，網段必須一樣，門牌不能重複

四、最常見的工業網路設定錯誤

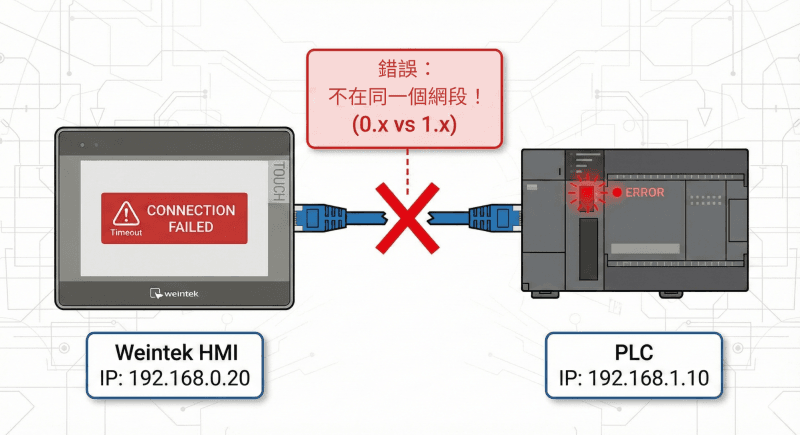

1. IP 不在同一網段

PLC 是 192.168.1.10
HMI 卻設成 192.168.0.20

➡️ 就像住在不同條街，當然找不到彼此。

2. IP 重複

兩台設備都設成 192.168.1.50

➡️ 會造成網路衝突，資料傳輸異常。

3. 子網路遮罩設定錯誤

常見正確值為：

• 255.255.255.0

設錯會導致設備誤判「誰是鄰居」。

4. 把工業設備直接接上公司或外網

沒有網路規劃，容易造成：

• 設備不穩
• 資安風險
• IP 被自動分配改掉

五、工業網路與一般辦公室網路有什麼不同？

工業網路重視「穩定與可控」，不是「快」

六、為什麼工業設備多半使用「固定 IP」？

原因很簡單：

✔ 設備位置固定
✔ 通訊對象明確
✔ 不希望 IP 被更動
✔ 系統除錯與維護更容易

因此，HMI、PLC 幾乎都建議使用 固定 IP 設定。

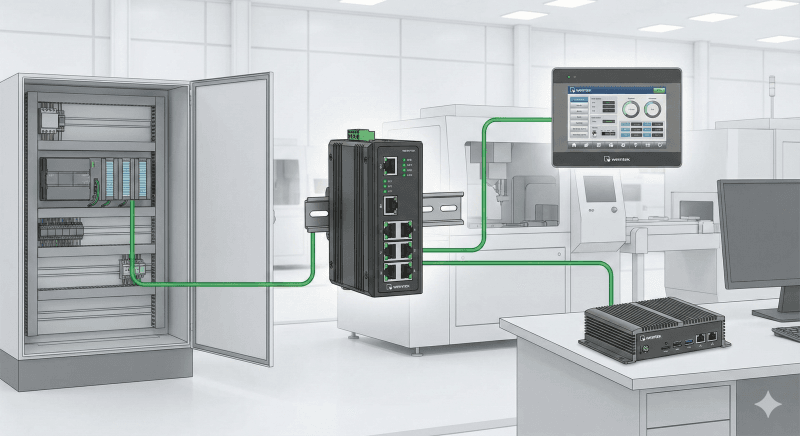

七、工業網路設定的基本建議

給現場與工程人員的實用建議：

• 為設備規劃專用網段（例：192.168.10.x）
• IP 規則化編號（PLC、HMI、IPC 各有區段）
• 建立 IP 清單文件
• 不隨意混接辦公室網路
• 規模擴大時導入網管型交換器

懂 IP，系統就穩一半

很多工業現場問題，其實不是設備、也不是程式，而是網路設定的基本觀念沒有建立。

只要掌握：

• IP 位址概念
• 網段一致
• 固定 IP 規劃

就能大幅降低「連不上」、「抓不到」、「常斷線」的狀況。

若你正在規劃工業設備網路，或遇到 HMI 與 PLC 通訊設定問題，選擇一款網路支援完整、設定清楚的人機介面非常關鍵。威綸人機提供穩定的工業網路支援，是許多自動化專案的常見選擇。
